【转】Android 画图之 Matrix（一）

原文地址：?http://chroya.iteye.com/

Matrix ，中文里叫矩阵，高等数学里有介绍，在图像处理方面，主要是用于平面的缩放、平移、旋转等操作。

??????? 首先介绍一下矩阵运算。加法和减法就不用说了，太简单了，对应位相加就好。图像处理，主要用到的是乘法。下面是一个乘法的公式：

??????? 在 Android 里面， Matrix 由 9 个 float 值构成，是一个 3*3 的矩阵。如下图。

???????

没专业工具，画的挺难看。解释一下，上面的 sinX 和 cosX ，表示旋转角度的 cos 值和 sin 值，注意，旋转角度是按顺时针方向计算的。 translateX 和 translateY 表示 x 和 y 的平移量。 scale 是缩放的比例， 1 是不变， 2 是表示缩放 1/2 ，这样子。

??????? 下面在 Android 上试试 Matrix 的效果。

Java代码

public?class?MyView?extends?View?{ ??
??
????private?Bitmap?mBitmap; ??
??
????private?Matrix?mMatrix?=?new?Matrix(); ??
??
????public?MyView(Context?context)?{ ??
??
????????super(context); ??
??
????????initialize(); ??
??
????} ??
??
????private?void?initialize()?{????? ??
??
????????mBitmap?=?((BitmapDrawable)getResources().getDrawable(R.drawable.show)).getBitmap();???????? ??
??
????????float?cosValue?=?(float)?Math.cos(-Math.PI/6); ??
??
????????float?sinValue?=?(float)?Math.sin(-Math.PI/6); ??
??
????????mMatrix.setValues( ??
??
????????????????new?float[]{ ??
??
????????????????????????cosValue,?-sinValue,?100, ??
??
????????????????????????sinValue,?cosValue,?100, ??
??
????????????????????????0,?0,?2}); ??
??
????} ??
??
????@Override?protected?void?onDraw(Canvas?canvas)?{ ??
??
//??????super.onDraw(canvas);??//当然，如果界面上还有其他元素需要绘制，只需要将这句话写上就行了。 ??
??
????????canvas.drawBitmap(mBitmap,?mMatrix,?null); ??
??
????} ??
??
}??

public class MyView extends View {	private Bitmap mBitmap;	private Matrix mMatrix = new Matrix();	public MyView(Context context) {		super(context);		initialize();	}	private void initialize() {				mBitmap = ((BitmapDrawable)getResources().getDrawable(R.drawable.show)).getBitmap();				float cosValue = (float) Math.cos(-Math.PI/6);		float sinValue = (float) Math.sin(-Math.PI/6);		mMatrix.setValues(				new float[]{						cosValue, -sinValue, 100,						sinValue, cosValue, 100,						0, 0, 2});	}	@Override protected void onDraw(Canvas canvas) {//		super.onDraw(canvas);  //当然，如果界面上还有其他元素需要绘制，只需要将这句话写上就行了。		canvas.drawBitmap(mBitmap, mMatrix, null);	}}

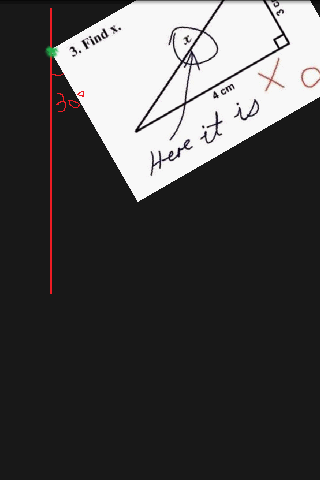

?运行结果如下：

? ? ? ? 以左上角为顶点，缩放一半，逆时针旋转30度，然后沿x轴和y轴分别平移50个像素，代码里面写的是100，为什么是平移50呢，因为缩放了一半。

? ? ?? 大家可以自己设置一下Matrix的值，或者尝试一下两个Matrix相乘，得到的值设置进去，这样才能对Matrix更加熟练。

这里讲的直接赋值的方式也许有点不好理解，不过还好， andrid 提供了对矩阵的更方便的方法，下一篇介绍。
