Android的IPC机制Binder的各个一部分

第一部分Binder的组成
1.1 驱动程序部分驱动程序的部分在以下的文件夹中：
kernel/include/linux/binder.h
kernel/drivers/android/binder.c

? ? binder驱动程序是一个miscdevice，主设备号为10，此设备号使用动态获得（MISC_DYNAMIC_MINOR），其设备的节点为：
/dev/binder
? ? binder驱动程序会在proc文件系统中建立自己的信息，其文件夹为/proc/binde，其中包含如下内容：
proc目录：调用Binder各个进程的内容
state文件：使用函数binder_read_proc_state
stats文件：使用函数binder_read_proc_stats
transactions文件：使用函数binder_read_proc_transactions
transaction_log文件：使用函数binder_read_proc_transaction_log，其参数为binder_transaction_log (类型为struct binder_transaction_log)
failed_transaction_log文件：使用函数binder_read_proc_transaction_log 其参数为
binder_transaction_log_failed (类型为struct binder_transaction_log)

? ? 在binder文件被打开后，其私有数据（private_data）的类型：
struct binder_proc
? ? 在这个数据结构中，主要包含了当前进程、进程ID、内存映射信息、Binder的统计信息和线程信息等。
? ? 在用户空间对Binder驱动程序进行控制主要使用的接口是mmap、poll和ioctl，ioctl主要使用的ID为：
#define BINDER_WRITE_READ? ?? ???_IOWR('b', 1, struct binder_write_read)
#define BINDER_SET_IDLE_TIMEOUT??_IOW('b', 3, int64_t)
#define BINDER_SET_MAX_THREADS? ?_IOW('b', 5, size_t)
#define BINDER_SET_IDLE_PRIORITY _IOW('b', 6, int)
#define BINDER_SET_CONTEXT_MGR? ?_IOW('b', 7, int)
#define BINDER_THREAD_EXIT? ?? ? _IOW('b', 8, int)
#define BINDER_VERSION? ?? ?? ???_IOWR('b', 9, struct binder_version)

? ? BR_XXX等宏为BinderDriverReturnProtocol，表示Binder驱动返回协议。
? ? BC_XXX等宏为BinderDriverCommandProtocol，表示Binder驱动命令协议。
? ? binder_thread是Binder驱动程序中使用的另外一个重要的数据结构，数据结构的定义如下所示：
struct binder_thread {
? ?? ?struct binder_proc *proc;
? ???struct rb_node rb_node;
? ???int pid;
? ???int looper;
? ???struct binder_transaction *transaction_stack;
? ???struct list_head todo;
? ???uint32_t return_error;
? ???uint32_t return_error2;
? ???wait_queue_head_t wait;
? ???struct binder_stats stats;
};
? ? binder_thread 的各个成员信息是从rb_node中得出。
? ? BINDER_WRITE_READ是最重要的ioctl，它使用一个数据结构binder_write_read定义读写的数据。
struct binder_write_read {
? ???signed long write_size;
? ???signed long write_consumed;
? ???unsigned long write_buffer;
? ???signed long read_size;
? ???signed long read_consumed;
? ???unsigned long read_buffer;
};



　　1.3 binder的库的部分
? ? binder相关的文件作为Android的uitls库的一部分，这个库编译后的名称为libutils.so，是Android系统中的一个公共库。
? ? 主要文件的路径如下所示：
frameworks/base/include/utils/*
frameworks/base/libs/utils/*
? ?
? ? 主要的类为：
　　RefBase.h :
? ? 引用计数，定义类RefBase。
　　Parcel.h :
? ? 为在IPC中传输的数据定义容器，定义类Parcel
　　IBinder.h：
? ? Binder对象的抽象接口， 定义类IBinder
　　Binder.h：
? ? Binder对象的基本功能， 定义类Binder和BpRefBase
　　BpBinder.h：
　　BpBinder的功能，定义类BpBinder
　　IInterface.h：
　　为抽象经过Binder的接口定义通用类，
? ? 定义类IInterface，类模板BnInterface，类模板BpInterface
　　ProcessState.h
? ? 表示进程状态的类，定义类ProcessState
　　IPCThreadState.h
? ? 表示IPC线程的状态，定义类IPCThreadState

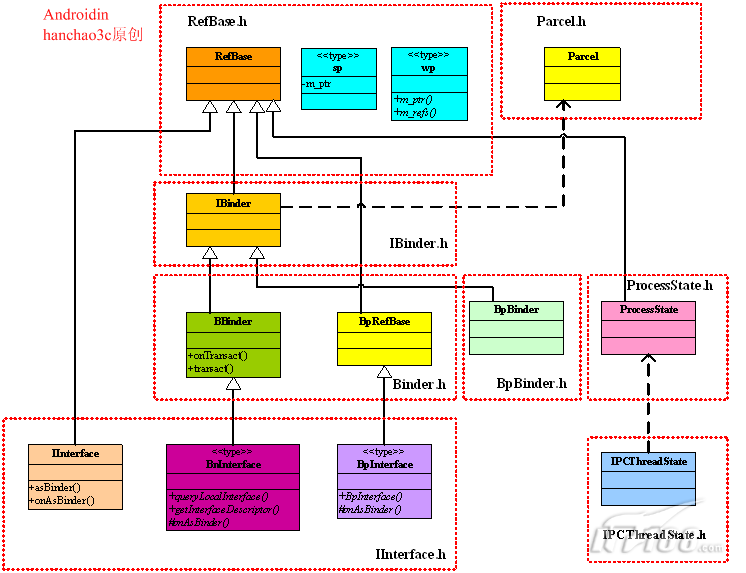

各个类之间的关系如下所示：




? ?? ???1.2 servicemanager部分? ?? ???servicemanager是一个守护进程，用于这个进程的和/dev/binder通讯，从而达到管理系统中各个服务的作用。
? ?? ???可执行程序的路径：
? ?? ???/system/bin/servicemanager? ?? ???
开源版本文件的路径：
frameworks/base/cmds/servicemanager/binder.h
frameworks/base/cmds/servicemanager/binder.c
frameworks/base/cmds/servicemanager/service_manager.c
? ?? ? 程序执行的流程：

open()：打开binder驱动

mmap()：映射一个128*1024字节的内存

ioctl(BINDER_SET_CONTEXT_MGR)：设置上下文为mgr
? ?? ? 进入主循环binder_loop()
? ?? ?? ?? ? ioctl(BINDER_WRITE_READ)，读取
? ?? ?? ?? ?? ?? ?? ???binder_parse()进入binder处理过程循环处理
? ?? ?? ?binder_parse()的处理，调用返回值：
? ?? ???当处理BR_TRANSACTION的时候，调用svcmgr_handler()处理增加服务、检查服务等工作。各种服务存放在一个链表（svclist）中。其中调用binder_等开头的函数，又会调用ioctl的各种命令。
? ?? ???处理BR_REPLY的时候，填充binder_io类型的数据结
点此发表你的看法>>【已有位网友发表了看法】

　　第二部分 Binder的运作

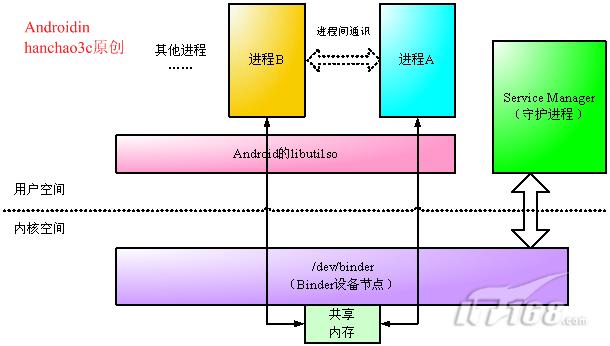

　　2.1 Binder的工作机制
? ?? ?Service Manager是一个守护进程，它负责启动各个进程之间的服务，对于相关的两个需要通讯的进程，它们通过调用libutil.so库实现通讯，而真正通讯的机制，是内核空间中的一块共享内存。

? ?? ?

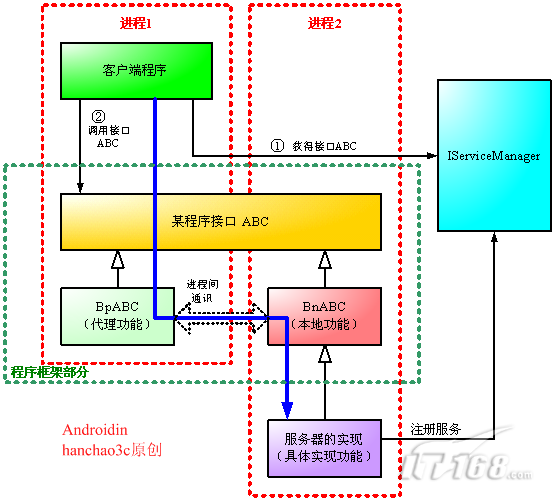

　　2.2 从应用程序的角度看Binder

　　从应用程序的角度看Binder一共有三个方面：

　　Native 本地：例如BnABC，这是一个需要被继承和实现的类。
　　Proxy 代理：例如BpABC，这是一个在接口框架中被实现，但是在接口中没有体现的类。
　　客户端：例如客户端得到一个接口ABC，在调用的时候实际上被调用的是BpABC

本地功能（Bn）部分做的：
? ? 实现BnABC:: BnTransact()
? ? 注册服务：IServiceManager：：AddService
代理部分（Bp）做的：
? ? 实现几个功能函数，调用BpABC::remote()->transact()

客户端做的：
? ? 获得ABC接口，然后调用接口（实际上调用了BpABC，继而通过IPC调用了BnABC，然后调用了具体的功能）


? ?? ?在程序的实现过程中BnABC和BpABC是双继承了接口ABC。一般来说BpABC是一个实现类，这个实现类不需要在接口中体现，它实际上负责的只是通讯功能，不执行具体的功能；BnABC则是一个接口类，需要一个真正工作的类来继承、实现它，这个类才是真正执行具体功能的类。

? ?? ? 在客户端中，从ISeriviceManager中获得一个ABC的接口，客户端调用这个接口，实际上是在调用BpABC，而BpABC又通过Binder的IPC机制和BnABC通讯，BnABC的实现类在后面执行。

　　事实上，服务器的具体实现和客户端是两个不同的进程，如果不考虑进程间通讯的过程，从调用者的角度，似乎客户端在直接调用另外一个进程间的函数——当然这个函数必须是接口ABC中定义的。

　　2.3 ISericeManager的作用
? ???ISericeManager涉及的两个文件是ISericeManager.h和ISericeManager.cpp。这两个文件基本上是ISericeManager。ISericeManager是系统最先被启动的服务。非常值得注意的是：ISericeManager本地功能并没有使现，它实际上由ServiceManager守护进程执行，而用户程序通过调用BpServiceManager来获得其他的服务。
? ?? ?在ISericeManager.h中定义了一个接口，用于得到默认的ISericeManager：
? ?? ???sp<IServiceManager> defaultServiceManager();
? ???这时得到的ISericeManager实际上是一个全局的ISericeManager。
点此发表你的看法>>【已有位网友发表了看法】

　　第三部分 程序中Binder的具体实现

　　3.1 一个利用接口的具体实现
? ? PermissionController也是libutils中定义的一个有关权限控制的接口，它一共包含两个文件：IPermissionController.h和IPermissionController.cpp这个结构在所有类的实现中都是类似的。
? ???头文件IPermissionController.h的主要内容是定义IPermissionController接口和类BnPermissionController：
class IPermissionController : public IInterface
{
public:
? ? DECLARE_META_INTERFACE(PermissionController);
? ? virtual bool? ?checkPermission(const String16& permission,int32_t pid, int32_t uid) = 0;
? ? enum {
? ?? ???CHECK_PERMISSION_TRANSACTION = IBinder::FIRST_CALL_TRANSACTION
? ? };
};
class BnPermissionController : public BnInterface<IPermissionController>
{
public:
? ? virtual status_t? ? onTransact( uint32_t code,
? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?const Parcel& data,
? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?Parcel* reply,
? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?uint32_t flags = 0);
};
? ? IPermissionController是一个接口类，只有checkPermission()一个纯虚函数。
? ?BnPermissionController继承了以BnPermissionController实例化模版类BnInterface。因此，BnPermissionController，事实上BnPermissionController双继承了BBinder和IPermissionController。
? ? 实现文件IPermissionController.cpp中，首先实现了一个BpPermissionController。

class BpPermissionController : public BpInterface<IPermissionController>
{
public:
? ? BpPermissionController(const sp<IBinder>& impl)
? ?? ???: BpInterface<IPermissionController>(impl)
? ? {
? ? }
? ? virtual bool checkPermission(const String16& permission, int32_t pid, int32_t uid)
? ? {
? ?? ???Parcel data, reply;
? ?? ???data.writeInterfaceToken(IPermissionController::
? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?getInterfaceDescriptor());
? ?? ???data.writeString16(permission);
? ?? ???data.writeInt32(pid);
? ?? ???data.writeInt32(uid);
? ?? ???remote()->transact(CHECK_PERMISSION_TRANSACTION, data, &reply);
? ?? ???if (reply.readInt32() != 0) return 0;
? ?? ???return reply.readInt32() != 0;
? ? }
};
IMPLEMENT_META_INTERFACE(PermissionController, "android.os.IPermissionController");

? ?BpPermissionController继承了BpInterface<IPermissionController>，它本身是一个已经实现的类，而且并没有在接口中体现。这个类按照格式写就可以，在实现checkPermission()函数的过程中，使用Parcel作为传输数据的容器，传输中时候transact()函数，其参数需要包含枚举值CHECK_PERMISSION_TRANSACTION。IMPLEMENT_META_INTERFACE用于扶助生成。
? ? BnPermissionController中实现的onTransact()函数如下所示：

status_t BnPermissionController:: BnTransact(
? ? uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
? ? switch(code) {
? ?? ???case CHECK_PERMISSION_TRANSACTION: {
? ?? ?? ?? ?CHECK_INTERFACE(IPermissionController, data, reply);
? ?? ?? ?? ?String16 permission = data.readString16();
? ?? ?? ?? ?int32_t pid = data.readInt32();
? ?? ?? ?? ?int32_t uid = data.readInt32();
? ?? ?? ?? ?bool res = checkPermission(permission, pid, uid);
? ?? ?? ?? ?reply->writeInt32(0);
? ?? ?? ?? ?reply->writeInt32(res ? 1 : 0);
? ?? ?? ?? ?return NO_ERROR;
? ?? ???} break;
? ?? ???default:
? ?? ?? ?? ?return BBinder:: BnTransact(code, data, reply, flags);
? ? }
}
? ?? ? 在onTransact()函数中根据枚举值判断数据使用的方式。注意，由于BnPermissionController也是继承了类IPermissionController，但是纯虚函数checkPermission()依然没有实现。因此这个BnPermissionController类并不能实例化，它其实也还是一个接口，需要一个实现类来继承它，那才是实现具体功能的类。

　　3.2 BnABC的实现
? ? 本地服务启动后将形成一个守护进程，具体的本地服务是由一个实现类继承BnABC来实现的，这个服务的名称通常叫做ABC。
? ? 在其中，通常包含了一个instantiate()函数，这个函数一般按照如下的方式实现：
void ABC::instantiate() {
? ? defaultServiceManager()->addService(
? ?? ?? ?? ?String16("XXX.ABC"), new ABC ());
}
? ? 按照这种方式，通过调用defaultServiceManager()函数，将增加一个名为"XXX.ABC"的服务。
? ? 在这个defaultServiceManager()函数中调用了：
ProcessState::self()->getContextObject(NULL));
? ? IPCThreadState* ipc = IPCThreadState::self();
? ?IPCThreadState::talkWithDriver()
在ProcessState 类建立的过程中调用open_driver()打开驱动程序，在talkWithDriver()的执行过程中。

　　3.3 BpABC调用的实现
? ? BpABC调用的过程主要通过mRemote()->transact() 来传输数据，mRemote()是BpRefBase的成员，它是一个IBinder。这个调用过程如下所示：
? ? mRemote()->transact()
? ? Process::self()
? ? IPCThreadState::self()->transact()
? ? writeTransactionData()
? ? waitForResponse()
? ? talkWithDriver()
? ? ioctl(fd, BINDER_WRITE_READ, &bwr)

? ? 在IPCThreadState::executeCommand()函数中，实现传输操作。
