特别声明：本系列文章LiAnLab.org著作权所有，转载请注明出处。作者系LiAnLab.org资深Android技术顾问吴赫老师。本系列文章交流与讨论:@宋宝华Barry
3. 通过Remote Service实现Android系统
对于应用程序编程来说，aidl只是一种可选项，绝大部分的应用程序，其实只是关注于图形界面与交互，所以大部分情况下只是在写Activity，用到Service的可能性并不大。即使是使用到了Service，我们也并非必须要使用aidl。我们从前面也看到了，最方便的Service，是使用简单的UnboundedService，通过Intent来驱动。如果只是针对于本地化进程，特别是一些希望通过Binder来引入灵活性但又不想将内容功能共享出来的情况，我们也可以只使用Local Binder来完成。如果我们希望使用跨进程通讯，但又不需要自动化的线程池运行环境，我们也可以使用在主线程里执行Messenger。所以现在绝大部分应用程序，甚至一些功能比较复杂的Android应用程序，也不一定会用到AIDL。
但这些，对于Android系统层实现来说，却正好相反。由于Android系统是基于跨进程交互的“沙盒”模型建立的，任意两个进程间进行交互，都有需要使用Binder。如果是Java编写的代码，则出于减小代码重复的角度考虑，就会使用AIDL。所以我们在Android源代码里可以看到大量的AIDL，而应用程序使用的像Intent、Messenger这些基础对象，都是通过AIDL来实现的一种更高层次的抽象而已。
3.1 通过Parcelable实现的Intent

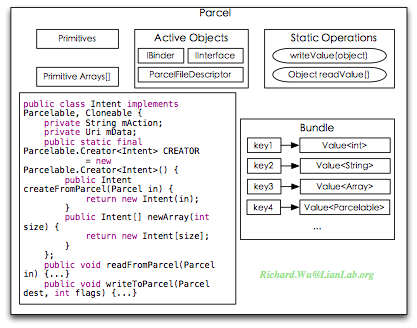

首先我们可以来看看Intent与Activity的内部实现机制。作为Android应用层最强大最灵活的跨进程通信方式，Intent本质上就是一个Parcelable类，是通过Parcelable接口创建的，可在多个进程之间进行传输的消息：

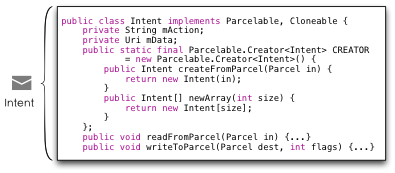

Intent实现了Parcelable接口，在传输一个Intent对象时，我们便可以使用Parcelable协议，但Intent里包含的信息写入到一个Parcel对象的buffer里，然后再传递给另一个进程处理。在Intent处理里，大部分信息都是使用的基本数据类型，比如mAction、mType、mPackage、mComponent都是String。对于比较特殊的Uri类型的mData，因为Uri这种类型的类也是复杂构造的类，于是Uri也被会实现Parcelable接口。而另一个复杂类型mExtras，因为我们在现实中可能通过mExtras传递任意复杂的数据对象，于是mExtras是一个继承自Bundle类的字典型数据结构。于是，我们得到的Intent的构成便是一个简单的Parcelable实现：
Intent的源代码位于frameworks/base/core/java/android/content/Intent.java。我们会看到这一代码实现的Parcelable比我们范例里的要复杂。这跟实际情况相符，我们现实中使用的aidl接口实现与Parcelable接口实现，都会比我们例子里的要复杂，因为Parcelable接口与aidl接口只是解决跨进程传输问题，相当于是提供给跨进程访问的Public属性或方法，但我们每个对象除了有Public属性，还会有Private属性，只在当前进程内有效的，为当前对象提供一些辅助属性与操作方法，所以除了aidl与Parcelable，这些基于IBinder的对象还会有其他部分的实现。
3.2 Intent的发送 --- IActiivtyManager接口类

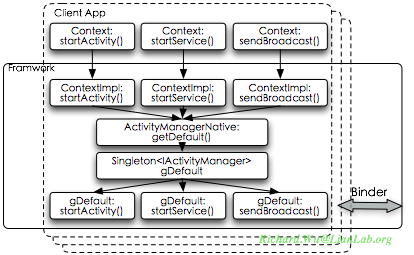

在创建了Intent之后，大体上会有三种Intent的发送方式，startActivity()|startActivityForResult()来启动一个Activity，startService()|bindService()来启动一个Service，以及sendBroadcast()来发送广播消息。而在Android内部实现上，Intent的发送，大致都如下图所示：
Intent的发送，分别有可能通过Context的startActivity()、startService()、sendBroadcast()三个出口进行发送。Context由Framework实现的ContextImpl来提供具体的发送功能，在ContextImpl类里会经过不同的特殊处理，比如在startActivity()之上会再套接一层execStartActivity()方法来驱动Instrumentation测试框架，但最终都会通过ActivityManagerNative类来访问到一个处理Intent请求的gDefault对象。正如我们看到的gDefault，实际上是Singleton<IActivityManager>生成的进程唯一的IActivityManager对象。于是，最终，所有的Intent，都会通过IActivityManager来走入Activity、Service与Broadcast三个不同的处理方法。
如果是按照aidl的标准写法，此时我们理论上应该会在IAcitvityManager.java的同一级目录里找到一个IActivityManager.aidl文件。但很不幸，我们找不到这么一个文件，跟我们前面见到的aidl实现似乎很不一样。所有需要使用到AIDL实现的地方，总需要某种机制可以得到IBinder引用，而像ActivityManager，还有稍后会介绍的一个ServiceManager，都会是尝试去获取一个IBinder引用的，这时便有了个“鸡与蛋”的问题，为了简化逻辑，于是这一层便是绕开AIDL，直接实现IActivityManager接口类。
仔细看一下的话，其实IActivityManager.java与通过aidl自动生成的文件很类似，基本构成都是一样：
public interface IActivityManagerextends IInterface { 1
public intstartActivity(IApplicationThread caller,
Intent intent, String resolvedType, Uri[] grantedUriPermissions,
int grantedMode, IBinder resultTo, String resultWho,int requestCode,
boolean onlyIfNeeded, boolean debug) throws RemoteException; 2
public booleanfinishActivity(IBinder token,int code, Intent data)
throws RemoteException;
public intbroadcastIntent(IApplicationThread caller, Intent intent,
String resolvedType, IIntentReceiver resultTo, int resultCode,
String resultData, Bundle map, String requiredPermission,
boolean serialized, boolean sticky) throws RemoteException;
public ComponentNamestartService(IApplicationThread caller, Intent service,
String resolvedType) throws RemoteException;
public intbindService(IApplicationThread caller, IBinder token,
Intent service, String resolvedType,
IServiceConnection connection, int flags)throws RemoteException;
...
String descriptor = "android.app.IActivityManager"; 3
intSTART_RUNNING_TRANSACTION = IBinder.FIRST_CALL_TRANSACTION;
intHANDLE_APPLICATION_ERROR_TRANSACTION = IBinder.FIRST_CALL_TRANSACTION+1;
intSTART_ACTIVITY_TRANSACTION = IBinder.FIRST_CALL_TRANSACTION+2;
intUNHANDLED_BACK_TRANSACTION = IBinder.FIRST_CALL_TRANSACTION+3;
intOPEN_CONTENT_URI_TRANSACTION = IBinder.FIRST_CALL_TRANSACTION+4; 4
...
}
1 与根据aidl定义生成的接口类一样，IActivityManager也是基于IInterface生成的接口类，于是在这里我们只会定义接口方法，而不提供具体实现。
2 对于每一个需要实现接口方法而言，因为每个方法都将是跨进程的调用，所以每个方法都必须抛出Remote Exception。
3 作为使用Binder传输对象，都需要一个DESCRIPTOR作为传输时的标识，于是在Binder接收时会以这个Token作为验证传输是否有效的凭据。
4 虽然不是自动生成，但在这一接口类也会定义一系列Binder命令，Binder命令都是从IBinder.FIRST_CALL_TRANSACTION开始，其他命令都会通过+1进行Binder命令的统一化。
1.3 IActiivtyManager的Proxy端实现
但是，由于IActivityManager.java不是由aidl工具自动生成的，于是不会自生成的Stub和Proxy对象，这些对象都须由实现这一接口类的部分实现，提供发送与接收两端的Binder处理的接口方法。我们可以在源代码里行搜索，发现实现IActivityManager接口类的居然又回到ActivityManagerNative.java，是由这一文件里的ActivityManagerProxy类来实现Proxy端功能。这是Android的一个缺陷，有时代码会不必要地“回溯”。所以从代码角度分析，最后我们得到的会是Remote Service的Proxy端代码：
package android.app; 1
import android.content.ComponentName;
...
public abstractclass ActivityManagerNativeextends Binderimplements IActivityManager 2
{
static publicIActivityManager asInterface(IBinder obj) 3
{
if(obj == null) {
return null;
}
IActivityManager in =
(IActivityManager)obj.queryLocalInterface(descriptor);
if(in != null) {
return in;
}
return new ActivityManagerProxy(obj); 4
}
static publicIActivityManager getDefault() 5
{
if(gDefault != null) {
return gDefault;
}
IBinder b = ServiceManager.getService("activity");
gDefault = asInterface(b); 6
return gDefault;
}
static publicbooleanisSystemReady() { 7
if(!sSystemReady) {
sSystemReady = getDefault().testIsSystemReady();
}
return sSystemReady;
}
static boolean sSystemReady =false;
publicActivityManagerNative()
{
attachInterface(this, descriptor); 8
}
public boolean onTransact(int code, Parcel data,Parcel reply,int flags)
throws RemoteException { 9
switch (code) {
case START_ACTIVITY_TRANSACTION: 10
...
case START_ACTIVITY_AND_WAIT_TRANSACTION:
...
case START_ACTIVITY_WITH_CONFIG_TRANSACTION:
...
case START_ACTIVITY_INTENT_SENDER_TRANSACTION:
...
case START_NEXT_MATCHING_ACTIVITY_TRANSACTION:
...
case FINISH_ACTIVITY_TRANSACTION:
...
return super.onTransact(code, data, reply, flags); 11
}
public IBinderasBinder() 12
{
return this;
}
private staticIActivityManager gDefault;
}
class ActivityManagerProxy implements IActivityManager 13
{
publicActivityManagerProxy(IBinder remote)
{
mRemote = remote;
}
public IBinderasBinder() 14
{
return mRemote;
}
public intstartActivity(IApplicationThread caller, Intent intent,
String resolvedType, Uri[] grantedUriPermissions, int grantedMode,
IBinder resultTo, String resultWho,
int requestCode, boolean onlyIfNeeded,
boolean debug) throws RemoteException { 15
Parcel data = Parcel.obtain();
Parcel reply = Parcel.obtain();
data.writeInterfaceToken(IActivityManager.descriptor);
data.writeStrongBinder(caller != null ? caller.asBinder() :null);
intent.writeToParcel(data, 0);
data.writeString(resolvedType);
data.writeTypedArray(grantedUriPermissions, 0);
data.writeInt(grantedMode);
data.writeStrongBinder(resultTo);
data.writeString(resultWho);
data.writeInt(requestCode);
data.writeInt(onlyIfNeeded ? 1 : 0);
data.writeInt(debug ? 1 : 0);
mRemote.transact(START_ACTIVITY_TRANSACTION, data, reply, 0);
reply.readException();
int result = reply.readInt();
reply.recycle();
data.recycle();
return result;
}
public intbroadcastIntent(IApplicationThread caller,
Intent intent, String resolvedType, IIntentReceiver resultTo,
int resultCode, String resultData, Bundle map,
String requiredPermission, boolean serialized,
boolean sticky) throws RemoteException
{
Parcel data = Parcel.obtain();
Parcel reply = Parcel.obtain();
data.writeInterfaceToken(IActivityManager.descriptor);
data.writeStrongBinder(caller != null ? caller.asBinder() :null);
intent.writeToParcel(data, 0);
data.writeString(resolvedType);
data.writeStrongBinder(resultTo != null ? resultTo.asBinder() :null);
data.writeInt(resultCode);
data.writeString(resultData);
data.writeBundle(map);
data.writeString(requiredPermission);
data.writeInt(serialized ? 1 : 0);
data.writeInt(sticky ? 1 : 0);
mRemote.transact(BROADCAST_INTENT_TRANSACTION, data, reply, 0);
reply.readException();
int res = reply.readInt();
reply.recycle();
data.recycle();
return res;
}
...
private IBinder mRemote;
}
1 从包名也可以看出，这部分代码是属于我们Android应用程序的进程空间内，可直接使用的对象，Intent会由应用程序通过ActivityManagerNative，将方法对应的Binder命令发送出去。
2 这里通过一个ActivityManagerNative类来实现了IActivityManager接口，同时也会继承自Binder，于是这个类具备了Binder通信能力。但我们注意到这个类是一个抽象类，于是它对于接口方法会不会提供实现是没有保证的。而我们可以注意到是，ActivityManagerNative这个对象被创建之后，是会提供给应用程序来使用的，于是最终这个类可能也只会需要Proxy端的功能。
3 正如我们在aidl编程里看到过，asInterface()是提供给Proxy端来创建一个Proxy 对象的接口方法。于是在这一方法的实现里，会先通过queryLocalInterface()查询一下Binder通信里是否存在以descriptor为标识的监听端，存在则说明已经有IActivityManager的Service端，然后就创建一个ActivityManagerProxy对象，准备后续的命令发送。但与aidl不同之处在于，aidl可以通过bindService()来启动一个Service并与之建立binder通信，然后就可以在onServiceConnected()里取回这个Service的IBinder引用。但这种操作对于ActivityManager来说是不现实的，因为基于Intent通信的bindService()，本身也就是通过ActivityManager来发送的（鸡和蛋的问题）。于是，我们并不能直接通过aidl来完成IActivityManager实现，因为没法使用bindService()，这是IActivityManager接口与标准AIDL的唯一区别，IActivityManager是aidl机制的基础。
5 getDefault()，则是解决IActivityManager与aidl的鸡与蛋问题的办法。因为没法使用标准的bindService()，然后再通过IBinder.Stub.asInterface()取回Remote Service引用，所以Intent的发送便使用了比较特殊的方式，会先直接调用ActivityManagerNative对象的getDefault()，正如我们前面的执行流程里分析的那样。而在这个getDefault()方法里，会通过SystemManager.getService()取回来一个叫activity的service。这部分代码在Android 3.0之后，出于兼容Fragment的考虑，开始使用Singleton模式运行ActivityManagerProxy，于是会有我们图中的Singleton<ActivityManagerProxy>。
6 通过asInterface()来检测ActivityManager对应的Service端是否已经就绪，并在就绪的情况下创建ActivityManagerProxy对象。从getDefault()成功之后，Intent则可以通过这个Proxy对象来与系统进程里执行ActivityManagerService来进行通信了。
7 isSystemReady()，通过ActivityManager的testIsSystemReady远程调用来检测系统是否已经就绪。
8 ActivityManagerNative的初始化方法，在这一方法里会将descriptor通过attachInterface()写入Binder通信里。虽然ActivityManagerNative类只是一个抽象类，但提供了这些通用方法，就可以让真正实现IActivityManager接口的ActivityManagerService代码尽可能只专注于Service端代码实现，也通过定义Proxy端与Service端的共用属性，像descriptor、IBinder命令等，来达到代码尽可能被重用的目的。
9 从我们前面aidl实现部分可以看到，实际上onTransact()是完成IBinder命令的解析与转发功能的代码。在抽象类里提供onTransact()，则可以重用IBinder命令的定义。因为这里执行的都会是远程调用，所以也必须抛出Remote Service。
10 通过onTransact()方法解析完成后具体执行的方法，在这里则不会提供实现。对于每一个不同的Binder命令，它都会从Binder里取出参数，然后再调用相应的方法实现（虽然现在还不存在），然后再把执行结果和异常信息写回Binder。于是ActivityManagerService所需要实现的就只剩下这里缺失的具体实现了。
11 出于处理Binder通用性命令的需求，在解析完所有在IActivityManager接口里定义的Binder命令之后，会通过IoC模式，反向调用到Binder的onTransact()处理通用Binder命令。
12 Service端的asBinder实现，返回一个IBinder引用。我们的IInterface接口实际只需要这一接口方法，这一接口方法的神奇之处在于，在客户端调用里，asBinder()会返回针对Proxy端的IBinder引用，在Service实现部分，则会返回Stub对象的IBinder引用。到此为止，实际上ActivityManagerNative就已经把Binder接收部分的代码实现了，对于具体的IActivityManager接口的Service端实现，所剩的工作，也就只有具体的远程方法的实现。
13 因为我们在客户端部分使用IActivityManager接口，已经可以通过ActivityManagerNative类的getDefault()方法来创建Proxy对象来完成，于是IActivityManager接口的Proxy实现，便与普通的aidl实现没有任何区别了。我们的ActivtityManagerProxy，也就会是一个实现IActivityManager接口的类，可以基于这个类来创建Proxy对象。
14 对于同一IInterface，Proxy端提供的asBinder()，会返回Proxy的IBinder引用。
15 作为Proxy对象，ActivityManagerProxy类里也必须提供IActivityManager接口里所有方法的实现。不过，这里并不会有真正的调用实现，而只是将参数通过Parcel进行序列化操作，再把需要执行的Binder命令与写入Parcel的参数，通过Binder发送出去。然后执行将会被Binder阻塞，直接远程调用返回。在继续执行时，这时就取出执行结果与异常信息，返回给调用这一方法的地方。所有的命令在发送时都会使用IActivityManager.descriptor作为传输时的凭据，所以也会保证这些命令会被正确地发送到IActivityManager的Service实现。因为是访问远程方法调用，于是会同样将在Binder里读到的Remote Exception上抛，以被合适的代码捕捉处理。
所以，从代码层面来看，除了因为bindService()传输上的“鸡与蛋”问题，我们的ActivityManager本身与普通的aidl编程没有本质区别，只是通过一层getDefault()方法来绕开bindService()的使用。但是因为IActivityManager接口本身需要支持bindService()机制，所以对实现IActivityManager的Service端的代码来说，就没有Service的生存周期这回事了。

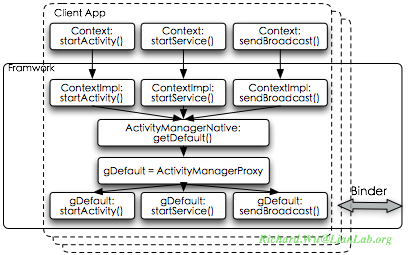

基于这样分析，最后，我们上面Proxy端的执行逻辑，实际上在内部实现是这样进行交互的：
通过ActivityManagerNative的getDefault()方法，我们最终得到的gDefault会是一个ActivityManagerProxy对象，然后我们所有的调用，会通过ActivityManagerProxy里对于各个方法的封装，再将具体的命令通过Binder发送到IActivityManager的Service实现部分。
于是对于IActivityManager这一接口类，剩下的工作便是看看它是如何被响应处理的。
