Android驱动程序开发和调试环境配置

本文用《Android深度探索（卷1）：HAL与驱动开发》的随书源代码为例详细说明如何配置Android驱动开发和测试环境，并且如何使用源代码中的build.sh脚本文件在各种平台（Ubuntu Linux、Android模拟器和S3C6410开发板）上编译、安装和测试Linux驱动。建议读者使用Ubuntu Linux12.04或更高版本实验本文的方法。最好用root账号登录Linux。

一、安装交叉编译器

如果只是在Ubuntu Linux上测试Linux驱动就不需要安装交叉编译器了，但要在Android模拟器或S3C6410开发板上进行测试，就必须安装交叉编译器。

首先下载交叉编译器（分卷压缩）

分卷1

分卷2

分卷3

下载后解压，会发现有两个tgz文件，可以将这两个文件放到/root/compilers目录中，在Linux终端进入该目录，执行如下命令安装交叉编译器。

# tar zxvf arm-linux-gcc-4.3.2.tgz    -C    /# tar jxvf arm-none-linux-gnueabi-arm-2008q3-72-for-linux.tar.bz2     -C     /

二、编译和测试Linux内核

这里的Linux内核有两个，一个是goldfish，也就是Android模拟器使用的Linux内核、另外一个是S3C6410开发板使用的Linux内核（Linux2.6.36）。读者首先要下载这两个Linux内核。

Android模拟器用的Linux内核源代码（分卷压缩）

goldfish（卷1）

goldfish（卷2）

goldfish（卷3）

goldfish（卷4）

用于S3C6410开发板的Linux内核源代码（分卷压缩）

分卷1

分卷2

由于随书代码中的word_count驱动已经在goldfish和linux2.6.36中分别建立了符号链接，以便在编译linux内核时同时也会编译word_count驱动，所以linux内核与源代码目录应与作者机器上的目录相同。也就是两个linux内核目录与源代码目录如下：

linux内核目录

/root/compilers/goldfish

/root/compilers/linux_kernel_2.6.36

源代码目录

/root/drivers

注意/root/drivers目录下就直接是每一章的源代码了，例如/root/drivers/ch06、/root/drivers/ch07

现在需要将/usr/local/arm/arm-none-linux-gnueabi/bin路径加到Linux的PATH环境变量中（不会加的上网查，这是Linux的基本功）

最后进入/root/compilers/goldfish目录，执行make命令编译linux内核，如果完全编译，大概20分钟左右。编译完成后，会在/root/kernel/goldfish/arch/arm/boot目录中生成一个zImage文件，代码1.7MB，这就是用于Android模拟器的Linux内核文件。

三、编译Linux驱动

现在来编译随书光盘的驱动程序，这里以word_count驱动为例。在Linux终端进入/root/drivers/ch06/word_count目录。先别忙着编译。首先要设置打开/root/drivers/common.sh文件，修改第一行UBUNTU_KERNEL_PATH变量值为自己机器上安装的Ubuntu Linux内核路径，只要执行“ls /usr/src”命令即可查看当前机器可用的linux内核。如可以设置下面的路径。

UBUNTU_KERNEL_PATH=/usr/src/linux-headers-3.2.0-23-generic

剩下的两个（S3C6410_KERNEL_PATH和/root/kernel/goldfish）只要按着前面的路径解压Linux内核源代码，就不用设置了。

在word_count目录中执行“source build.sh”命令，会允许选择在哪个平台上编译驱动，直接按回车会在Ubuntu Linux上编译。如果编译成功，会发现当前目录多一个word_count.ko文件（驱动文件）。

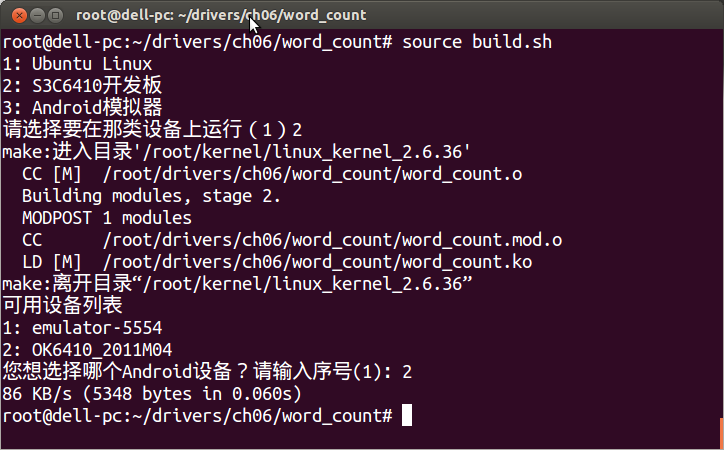

现在来编译S3C6410上运行的word_count驱动。先别忙，在编译之前，需要Android中的adb命令。因为build.sh足够只能，在编译完后，如果有多个Android设备连接到PC，会允许用户选择上传到哪个设备装载，这里需要选择S3C6410开发板，然后会直接上传到开发板上，如图1所示。

图1

可以直接使用adb shell命令进入开发板，也可以使用/root/drivers/shell.sh脚本完成同样的工作，只是后者如果有多个android设备，会允许用选择，而不是输入相应的设备ID。使操作更方便。在/root/drivers目录中提供了很多这样的脚本（shell.sh、push.sh、pull.sh等），这些脚本都会允许用户选择操作的Android设备。

我们通常使用Android SDK中的adb命令，到官方网站下载装载linux版本的Android SDK，然后将<AndroidSDK根目录> /platform-tools加到PATH环境变量中。

现在再次执行“source build.sh”命令，选择第2项（S3C6410开发板），如果系统没找到开发板，需要将USB线拔下重插一下。然后就可以进入开发板的终端，输入lsmod命令查看驱动的安装情况了。

如果在模拟器上测试，选第3项。具体测试的方法请参见书中相应的章节。

四、测试Linux驱动

测试word_count驱动的方法很多，通过命令行测试的方法请参见书中相应的章节，在word_count目录中有一个test_word_count程序，通过执行如下的命令可以测试word_count驱动，编译test_word_count.c程序的方法书中已详细描述。

test_word_count “abc bb cc”

上面的命令会输出单词数为3。

如果要编译Android HAL，需要Android源代码。购买S3C6410开发板时商家通常会带一些光盘，里面有用于开发板的Android源代码，如果商家没给光盘，别忘了要哦！
