学习android内核 - android 4.0 系统锁屏

热度：79   发布时间：2016-04-28 08:13:28.0
学习android内核 -- android 4.0 系统锁屏

本文主要是记录一些在学习过程中关键路径的笔记，方便以后回忆。所以个人写得部分会很少，大部分都是摘自于它人，主要是做了一些汇总整理。

以后有机会会慢慢自己写一些。



参考：《AndroidICS4.0---->LockScreen锁屏流程》http://blog.csdn.net/wdaming1986/article/details/7753206           介绍了锁屏的分类，相关功能实现的源码



参考：《android系统锁屏详解》 http://blog.csdn.net/wdaming1986/article/details/8991456                              介绍了锁屏的相关具体的讲解

参考：《android待机流程分析》 http://helin-era.iteye.com/blog/969930

参考：《Android框架浅析之锁屏(Keyguard)机制原理》 http://blog.csdn.net/qinjuning/article/details/7505703 详细介绍了锁屏各相关类的方法作用


参考：《Android4.0 4.1Keyguard锁屏流程梳理》http://blog.csdn.net/aaa2832/article/details/7727848








LockScreen分类；

       一、无锁屏；

        二、锁屏：

                1、UnLockScreen：

                        图案锁、 PIN锁， 密码锁；

                2、LockScreen：

                        波纹锁；





锁屏模块位于framework中，有别于一般的上层应用，它的逻辑代码和view视图，资源文件散布在framework的几处地方，这也给新手分析该模块带来也一点的麻烦。下面我会试着来捋捋这些散落的珠子。

1.文件目录：

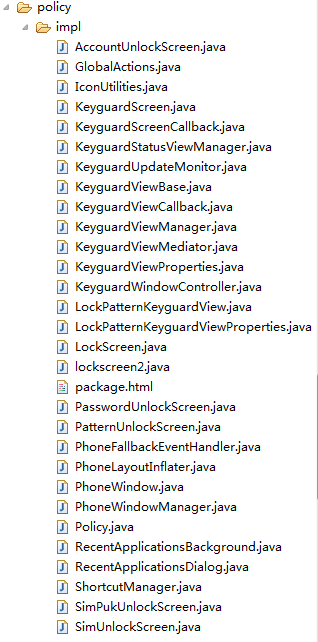

a，逻辑是Frameworks/base/policy/src/com/android/internal/policy/ impl/目录下

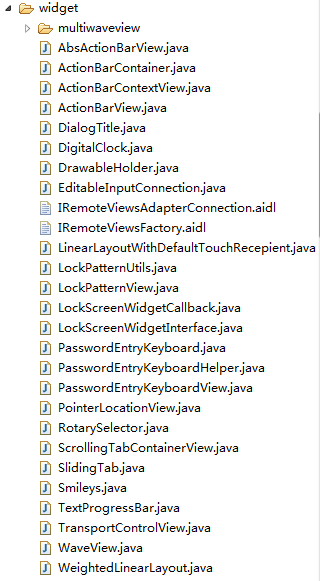

b，视图view是在 Framework/base/core/java/com/android/internal/ widget/路径下：



文件夹multiwaveview就是从4.0开始加入的环形解锁视图及相应动画实现。

c，资源文件在Framework/base/core/res/res/下。

这个就不贴目录了，和一般android应用一样，图片资源，布局文件都很规矩的放在相应分辨率的文件夹下。大致了解了锁屏模块文件分布后，我们一般就要开始看源代码了。


2，keyguard锁屏流程图:

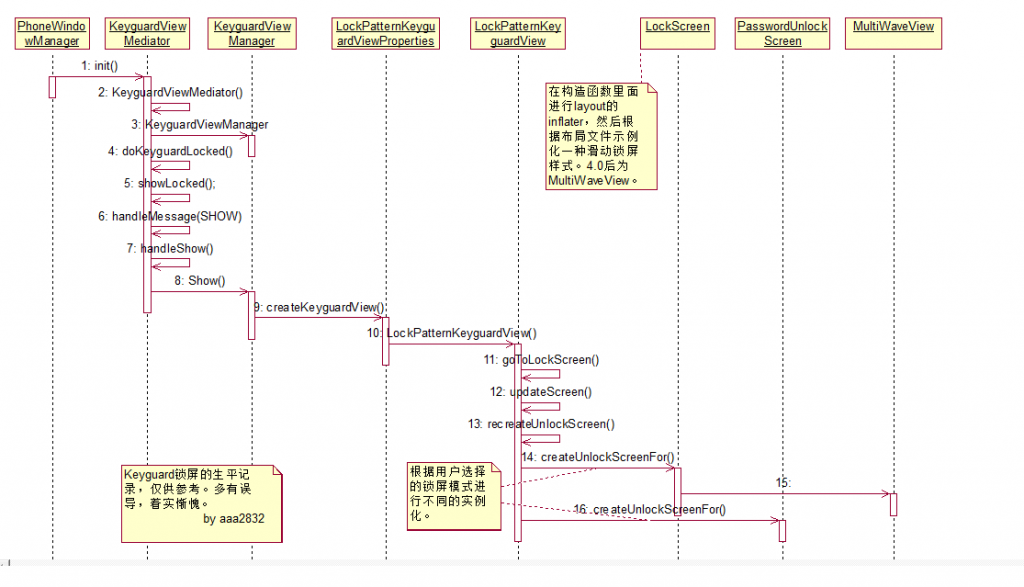

         接着我们来看看LockScreen的时序图：

PhoneWindowManager：开机启动时会有执行到PhoneWindowManager.systemReady()[之前还有很多执行过程，这里是指执行到这里时]，调用KeyguardViewMediator.onSystemReady()进行待机锁屏及解锁逻辑。(在本类（继承自WindowManagerPolicy）进行了KeyguardViewMediator的实例化，并运行在该线程上。锁屏的UI界面也是在这个线程上创建及显示的)。还有一些对电源监听处理，来执行相应的锁屏处理（手机黑屏，锁屏界面会马上出来,防止下次亮屏时会闪烁）。


－－－－－－－－－－－－－－－－

KeyguardViewMediator：是整个待机解/锁屏业务的调度器，负责调度锁屏界面的相关动作及查询解锁屏状态。

KeyguardViewMediator类提供的状态查询api可以被诸如android.view.WindowManager、com.android.server.InputManager等其它线程调用，所以，KeyguardViewMediator类上的这些api方法都是线程同步的（synchronized）。

KeyguardViewMediator可以进行的调度操作包括：
      1) 点亮屏幕pokeWakelock();
      2) 报告锁屏权限验证是否成功keyguardDone(boolean);
      3) 响应SIM卡状态变化并对锁屏界面做相应的调整onSimStateChanged（）。
      4) 调度待机锁屏UI界面的管理；包括显示handleShow ()、隐藏handleHide ()、重置handleReset ()、点亮屏幕handleWakeWhenReady()等，KeyguardViewMediator实现这部分调度是通过持有一个KeyguardViewManager来实现的。
－－－－－－－－－－－－－－－－－－－－－－－－－－－



KeyguardUpdateMonitor：是所有会影响整个待机解/锁屏业务的事件的监控器。（监控诸如时间改变、电池状态改变、时区改变、SIM卡状态变化、电话状态变化、电话信号变化等事件）

它是一个观察者模式的被观察对象。观察者通过调用KeyguardUpdateMonitor的registerInfoCallback(InfoCallback)和registerSimStateCallback(SimStateCallback)方法进行注册，观察自己感兴趣的变化。KeyguardUpdateMonitor的观察者包括KeyguardViewMediator、LockScreen、PatternUnlockScreen、AccountUnlockScreen、PasswordUnlockScreen、SimUnlockScreen等。观察者通过调用KeyguardUpdateMonitor的removeCallback(Object)取消观察。



－－－－－－－－－－－－－－－－－－－－－－－－－





KeyguardViewManager负责管理待机屏UI界面的创建、显示、隐藏、重置以及通过一个回调KeyguardViewCallback通知调度器KeyguardViewMediator进行相关的调度。

－－－－－－－－－－－－－－－－－－





LockPatternKeyguardView（KeyguardViewBase）是所有锁屏和解锁UI界面的宿主。

它有2个模式Mode. LockScreen和Mode. UnlockScreen。它负责根据当前上下文环境切换当前应该显示的待机屏。它提供一个回调给当前显示的待机屏并处理其回调，如果回调动作是自己处理不了的，则继续报告给KeyguardViewMediator进行处理。
 锁屏界面就是LockScreen；解锁界面包括SIM卡解锁SimUnlockScreen、图案解锁PatternUnlockScreen、密码解锁PasswordUnlockScreen、帐号解锁AccountUnlockScreen



－－－－－－－－－－－－－－－－－－－－－－－

解锁成功后，锁屏流程转到KeyguardViewMediator的keyguardDone(boolean, boolean) 进行后续的流程（如转到Launcher桌面）。

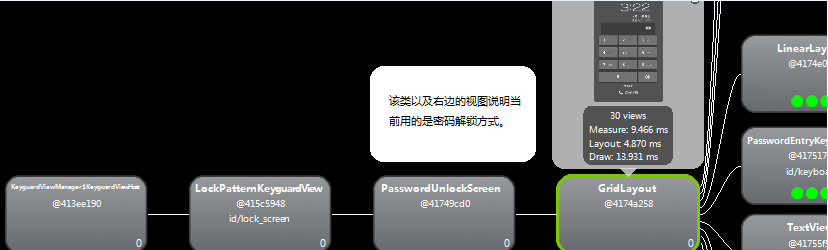

3，keyguard锁屏view层次图：

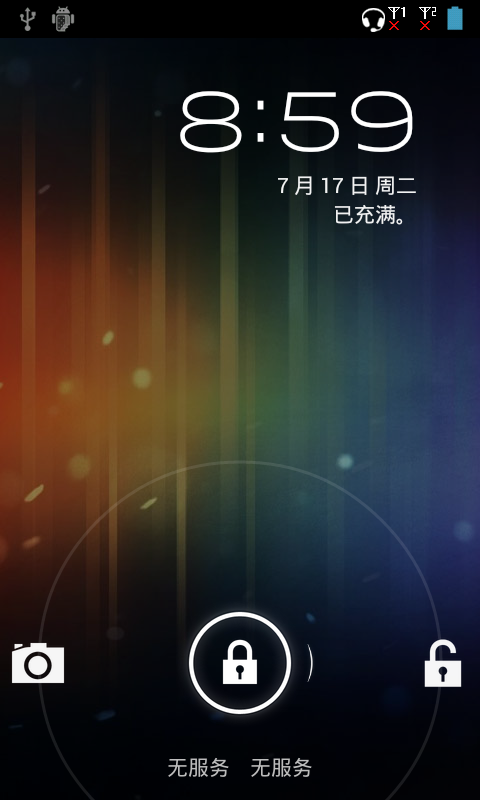

一般4.0真机都会有五种锁屏方式：



这里和2.3有明显区别了，2.3的view视图如下：


可以看出来以前的锁屏流程是分正常锁屏和图案锁屏方式。在选择图案解锁方式，是不会显示正常解锁slidingview的。但是选择密码解锁就会出现需要用户二次解锁的情况。三星2.2就对此进行了流程优化统一。本人也试着做了，有兴趣可以。。。

4.0以后该流程得到了官方的统一，选择任何锁屏方式，用户都只需要一次解锁。流程上也更直观了。相信Google，必须是越来越good。




另2.2：







关键汇总：

1.LockPatternKeyguardView[作为LockScreen和UnLockScreen界面的载体，控制显示哪个界面]继承自KeyguardViewBase[为LockPatternKeyguardView提供了一组通用的方法](KeyguardViewProperties创建一个KeyguardViewBase实例)

2.LockPatternKeyguardViewProperties创建一个LockPatternKeyguardView对象

3.LockScreen  extends  KeyguardScreen

4.KeyguardScreenCallback[每个需要显示的界面：LockScreen或者UnLockScreen都保存了该对象的唯一实例，用来向控制界面汇报情况] extends KeyguardViewCallback[提供了一些接口用来接受用户操作Screen的结果]

5.KeyguardViewManager [包装了WindowManager功能了，提供了添加、删除锁屏界面的功能]implements KeyguardWindowController[提供通用 接口，判断该界面是否需要显示输入法窗口]

6.PhoneWindowManager -> KeyguardViewMediator -> KeyguardViewManager ->  LockPatternKeyguardViewProperties -> LockPatternKeyguardView

KeyguardUpdateMonitor该类的主要功能就是根据监视系统状态值的改变(例如：时间、SIM卡状态、电池电量;使用广播监听)，根据这种状态值的改变回调监听了该状态信息的对象实例




相当类及其方法作用介绍：


 1、 KeyguardScreen 类    接口


       功能：该接口的主要功能是为每个需要显示的界面：LockScreen或者UnLockScreen定义了四个方法，使其在不同的状态能够

          得到相应处理。优点就是：   利用设计原则的面向接口编程，减少对具体对象的依赖。

      路径：\frameworks\base\policy\src\com\android\internal\policy\impl\KeyguardScreen.java

     其源代码释义如下：

[java] view plaincopyprint?
  1. /**
  2.  * Common interface of each [email protected] android.view.View} that is a screen of
  3.  * [email protected] LockPatternKeyguardView}.
  4.  */
  5. public interface KeyguardScreen {
  6.     /** Return true if your view needs input, so should allow the soft
  7.      * keyboard to be displayed. */
  8.     boolean needsInput(); //View是否需要输入数值，即该界面需要键盘输入数值
  9.     /** This screen is no longer in front of the user.*/
  10.     void onPause();//当该界面不处于前台界面时调用，包括处于GONE或者该界面即将被remove掉
  11.     /** This screen is going to be in front of the user. */
  12.     void onResume();//相对于onPause()方法，当该界面不处于前台界面时调用，处于VISIBLE状态时调用
  13.     /** This view is going away; a hook to do cleanup. */
  14.     void cleanUp();//该界面即将被remove掉 ,即不在需要
  15. }


   2、KeyguardScreenCallback类  接口


      功能：每个需要显示的界面：LockScreen或者UnLockScreen都保存了该对象的唯一实例，用来向控制界面汇报情况。

      路径：frameworks\base\policy\src\com\android\internal\policy\impl\KeyguardScreenCallback.java

       其源代码释义如下：

[java] view plaincopyprint?
  1. /** Within a keyguard, there may be several screens that need a callback
  2.  * to the host keyguard view.
  3.  */
  4. public interface KeyguardScreenCallback extends KeyguardViewCallback {
  5.     /** Transition to the lock screen*/
  6.     void goToLockScreen();  //当前界面跳转为LockScreen ，而不是UnLockScreen
  7.     /** Transition to the unlock screen.*/
  8.     void goToUnlockScreen();//LockScreen成功开锁 ，是否需要显示UnLockScreen，否则，直接开锁成功。
  9.     //忘记了开锁图案，即我们需要跳转到Google 账户去开锁。
  10.     void forgotPattern(boolean isForgotten);
  11.     boolean isSecure();//当前机器是否安全，例如：设置了图案、密码开锁等
  12.     //该函数还不太懂，可能是是否只需要验证UnlockScreen界面，即可成功开锁。
  13.     boolean isVerifyUnlockOnly();
  14.     /**Stay on me, but recreate me (so I can use a different layout).*/
  15.     void recreateMe(Configuration config); //重新根据手机当前状态，显示对应的Screen.
  16.     /** Take action to send an emergency call. */
  17.     void takeEmergencyCallAction();  //紧急呼叫时的处理行为.
  18.
  19.     /** Report that the user had a failed attempt to unlock with password or pattern.*/
  20.     void reportFailedUnlockAttempt(); //在UnLockScreen界面登陆失败时处理
  21.
  22.     /** Report that the user successfully entered their password or pattern.*/
  23.     void reportSuccessfulUnlockAttempt();//在UnLockScreen界面登陆成功时处理
  24.
  25.     /** Report whether we there's another way to unlock the device.
  26.      * @return true */
  27.     boolean doesFallbackUnlockScreenExist();
  28. }

      其唯一实现类位于LockPatternKeyguardView类的内部类(稍后讲到)。


   3、KeyguardViewCallback类  接口


         功能： 提供了一些接口用来接受用户操作Screen的结果。

         路径：frameworks\base\policy\src\com\android\internal\policy\impl\KeyguardViewCallback.java

         其源代码释义如下：

[java] view plaincopyprint?
  1. /**
  2.   * The callback used by the keyguard view to tell the [email protected] KeyguardViewMediator}
  3.   * various things.
  4.   */
  5.  public interface KeyguardViewCallback {
  6.
  7.      /** Request the wakelock to be poked for the default amount of time. */
  8.      void pokeWakelock();  //保存屏幕在一定时间内处于亮屏状况 ， 默认时间为5s或者10s
  9.      /** Request the wakelock to be poked for a specific amount of time.  */
  10.      void pokeWakelock(int millis);//根据给定时间值，使屏幕在该事件段内保持亮屏状况
  11.
  12.      /** Report that the keyguard is done.
  13.       * @param authenticated Whether the user securely got past the keyguard.
  14.       *   the only reason for this to be false is if the keyguard was instructed
  15.       *   to appear temporarily to verify the user is supposed to get past the
  16.       *   keyguard, and the user fails to do so. */
  17.      //成功的完成开锁，可以进入手机界面了。参数为ture表示是否正大光明的开锁，例如：图案正确，密码输入正确。
  18.      void keyguardDone(boolean authenticated);
  19.      /**Report that the keyguard is done drawing. */
  20.      void keyguardDoneDrawing(); //整个锁屏界面draw()过程绘制完成时，回调该方法.
  21.  }


                      其唯一实现类是   KeyguardViewMediator类(稍后讲到)


    4、 KeyguardWindowController类 接口


         功能：提供通用 接口，判断该界面是否需要显示输入法窗口。

         其源代码释义如下：

[java] view plaincopyprint?
  1. /**
  2.  * Interface passed to the keyguard view, for it to call up to control
  3.  * its containing window.
  4.  */
  5. public interface KeyguardWindowController {
  6.     /** Control whether the window needs input -- that is if it has
  7.      * text fields and thus should allow input method interaction. */
  8.     void setNeedsInput(boolean needsInput);  //是否需要显示输入法，为true表示需要。该方法可以想上层报到是否需要显示输入法窗口
  9. }

         其唯一实现类是KeyguardViewManager类(稍后讲到)。



    5、KeyguardViewManager类


        功能：包装了WindowManager功能了，提供了添加、删除锁屏界面的功能。

          其源代码释义如下：

[java] view plaincopyprint?
  1.  public class KeyguardViewManager implements KeyguardWindowController {
  2.      ...
  3.      private WindowManager.LayoutParams mWindowLayoutParams;
  4.      private boolean mNeedsInput = false; //是否需要输入法 ， 默认不需要
  5.
  6.      private FrameLayout mKeyguardHost;   //该ViewGroup作为顶层View，作为WindowManager添加至窗口
  7.      private KeyguardViewBase mKeyguardView; //具体窗口内容。
  8.      //以上两种的关系相当于DecorView和我们Activity内设置的资源文件一样
  9.
  10.      private boolean mScreenOn = false; //是否处于亮屏状态
  11.      //构造函数，初始化各种属性
  12.      public KeyguardViewManager(Context context, ViewManager viewManager,
  13.              KeyguardViewCallback callback, KeyguardViewProperties keyguardViewProperties, KeyguardUpdateMonitor updateMonitor) {
  14.         ...
  15.      }
  16.      /**
  17.       * Helper class to host the keyguard view.
  18.       */
  19.      private static class KeyguardViewHost extends FrameLayout {
  20.          ... //KeyguardViewHost类
  21.      }
  22.
  23.      /**
  24.       * Show the keyguard.  Will handle creating and attaching to the view manager
  25.       * lazily.
  26.       */  //显示锁屏界面
  27.      public synchronized void show() {
  28.          if (mKeyguardHost == null) {
  29.              ...
  30.              mViewManager.addView(mKeyguardHost, lp);
  31.          }
  32.          if (mKeyguardView == null) {
  33.              ...
  34.              mKeyguardHost.addView(mKeyguardView, lp);
  35.              if (mScreenOn) {
  36.                  mKeyguardView.onScreenTurnedOn();
  37.              }
  38.          }
  39.         ...
  40.      }
  41.      ...
  42.
  43.      /*** Hides the keyguard view */
  44.      public synchronized void hide() { //隐藏锁屏界面，也就是说我们成功的解锁了
  45.          if (mKeyguardHost != null) {
  46.              mKeyguardHost.setVisibility(View.GONE);
  47.                  ...
  48.              }
  49.      }
  50.      //锁屏界面是否处于显示状态
  51.      public synchronized boolean isShowing() {
  52.          return (mKeyguardHost != null && mKeyguardHost.getVisibility() == View.VISIBLE);
  53.      }
  54.  }
  55.
  56.
  57. }
  58.

   6、 KeyguardUpdateMonitor.java类


       功能：该类的主要功能就是根据监视系统状态值的改变(例如：时间、SIM卡状态、电池电量;使用广播监听)，根据这种状态

           值的改变回调监听了该状态信息的对象实例。

       其源代码释义如下：

[java] view plaincopyprint?
  1. public class KeyguardUpdateMonitor {
  2.     ...
  3.     private int mFailedAttempts = 0;  //当前登录事，已经失败的次数
  4.     private ArrayList<InfoCallback> mInfoCallbacks; //保存所有监听对象 InfoCallback
  5.     private ArrayList<SimStateCallback> mSimStateCallbacks ; //保存所有监听对象  SimStateCallback
  6.     private static class SimArgs {  //Sim状态信息
  7.       ...
  8.     }
  9.     /**
  10.      * Callback for general information relevant to lock screen.
  11.      */
  12.     interface InfoCallback {
  13.         //电池电量信息改变：参数含义分别如下：是否显示电量信息  、 是否插入电影充电、 当前电池电量值
  14.         void onRefreshBatteryInfo(boolean showBatteryInfo, boolean pluggedIn, int batteryLevel);
  15.         void onTimeChanged(); //时间发生了改变
  16.         //网络运营商状态发生了改变 ，例如从中国移动2G变为中国移动3G，或者无服务等 ；
  17.         void onRefreshCarrierInfo(CharSequence plmn, CharSequence spn);
  18.         /** Called when the ringer mode changes. */
  19.         void onRingerModeChanged(int state);
  20.         /** 电话状态发生了改变  值可能为：EXTRA_STATE_IDLE、EXTRA_STATE_RINGING、EXTRA_STATE_OFFHOOK*/
  21.         void onPhoneStateChanged(String newState);
  22.     }
  23.     /** Callback to notify of sim state change. */
  24.     interface SimStateCallback {
  25.         void onSimStateChanged(IccCard.State simState); //Sim卡信息发生了改变，例如有正常状况变为ABSENT/MISSING状态
  26.     }
  27.
  28.     /*** Register to receive notifications about general keyguard information
  29.      * (see [email protected] InfoCallback}. */
  30.     public void registerInfoCallback(InfoCallback callback) {
  31.         if (!mInfoCallbacks.contains(callback)) {
  32.             mInfoCallbacks.add(callback);  //注册一个监听器
  33.         } ...
  34.     }
  35.    ...
  36.  }



     7， LockPatternKeyguardView类  (自定义ViewGroup)

           功能：作为LockScreen和UnLockScreen界面的载体，控制显示哪个界面。

             其源代码释义如下：

[java] view plaincopyprint?
  1. public class LockPatternKeyguardView extends KeyguardViewBase {
  2.     ...
  3.     private View mLockScreen;
  4.     private View mUnlockScreen;
  5.
  6.     private boolean mScreenOn = false;//是否亮屏
  7.
  8.     enum Mode {
  9.         //当前显示界面的Mode Lock 或者UnLock
  10.     }
  11.     enum UnlockMode {
  12.         ...//开锁界面的几种不同Mode
  13.     }
  14.     //构造函数
  15.     public LockPatternKeyguardView( ...) {
  16.         //KeyguardScreenCallback的实现对象
  17.         mKeyguardScreenCallback = new KeyguardScreenCallback() {
  18.            ...
  19.         };
  20.         ...
  21.     }
  22.     public void reset() {
  23.        ...//重置显示界面
  24.     }
  25.     private void recreateLockScreen() {
  26.     ...//重新构建LockScreen
  27.     }
  28.     private void recreateUnlockScreen() {
  29.        ...//重新构建UnlockScreen
  30.     }
  31.     private void recreateScreens() {
  32.        ...//重新构建该视图
  33.     }
  34.     public void verifyUnlock() {
  35.        ...
  36.     }
  37.     public void cleanUp() {
  38.     ... //清理资源对象
  39.     }
  40.     private boolean isSecure() {
  41.        ...//手机设置是否处于安全状态
  42.     }
  43.     private void updateScreen(final Mode mode) {
  44.        ...//根据参数（Lock/unLock），判断显示为LockScreen或者UnlockScreen界面
  45.     }
  46.     View createLockScreen() {
  47.     ...//创建lockScreen
  48.     }
  49.     View createUnlockScreenFor(UnlockMode unlockMode) {
  50.        ...//根据不同的Unlock Mode ， 创建不同的UnlockScreen
  51.     }
  52.     private Mode getInitialMode() {
  53.        ...//得到初始化的状态Mode (lock or unlock).
  54.     }
  55.     /** Given the current state of things, what should the unlock screen be? */
  56.     private UnlockMode getUnlockMode() {
  57.        ...//返回开锁的状态Unlock Mode
  58.     }
  59.     private void showTimeoutDialog() {
  60.         ... //输入密码超过一定次数时，提示30s后在登录的对话框
  61.     }
  62.     private void showAlmostAtAccountLoginDialog() {
  63.        ... //显示Google 账户登录对话框
  64.     }
  65. }



       8、KeyguardViewBase类 抽象类  (自定义ViewGroup)


            功能：为LockPatternKeyguardView提供了一组通用的方法 。需要值得注意的方法就是他对某些KeyEvent的监听，

      当他消费监听到这些KeyEvent，我们的App就监听不到这些KeyEvent了 。常用的有KEYEVENT_VOLUME_UP/DOWN等。



[java] view plaincopyprint?
  1. public abstract class KeyguardViewBase extends FrameLayout {
  2.      ...
  3.   @Override
  4.     public boolean dispatchKeyEvent(KeyEvent event) {
  5.         ...
  6.         if (interceptMediaKey(event)) {
  7.             return true;
  8.         }
  9.         return super.dispatchKeyEvent(event);
  10.     }
  11.
  12.     private boolean interceptMediaKey(KeyEvent event) {
  13.         final int keyCode = event.getKeyCode();
  14.         if (event.getAction() == KeyEvent.ACTION_DOWN) {
  15.             switch (keyCode) {
  16.                 ...//more keyevent
  17.                 case KeyEvent.KEYCODE_VOLUME_UP:
  18.                 case KeyEvent.KEYCODE_VOLUME_DOWN: {
  19.                     ...
  20.                     // Don't execute default volume behavior
  21.                     return true; //直接返回不在向下传递处理
  22.                 }
  23.             }
  24.         }
  25.         return false;
  26.     }
  27.  }

   9、 KeyguardViewProperties.java 接口

                 功能：提供了创建界面的通用方法。

[java] view plaincopyprint?
  1.   public interface KeyguardViewProperties {
  2.     //创建一个KeyguardViewBase实例 ， 实际是指LockPatternKeyguardView实例
  3.     KeyguardViewBase createKeyguardView(Context context,
  4.             KeyguardUpdateMonitor updateMonitor,
  5.             KeyguardWindowController controller);
  6.
  7.     boolean isSecure();
  8. }


          其唯一实现类是是LockPatternKeyguardViewProperties类(稍后讲到)。


  10、LockPatternKeyguardViewProperties类

                源代码释义如下：

[java] view plaincopyprint?
  1. public class LockPatternKeyguardViewProperties implements KeyguardViewProperties {
  2.    ...
  3.    //创建一个LockPatternKeyguardView对象
  4.    public KeyguardViewBase createKeyguardView(Context context,
  5.            KeyguardUpdateMonitor updateMonitor,
  6.            KeyguardWindowController controller) {
  7.        return new LockPatternKeyguardView(context, updateMonitor,
  8.                mLockPatternUtils, controller);
  9.    }
  //=============================================

  //  OK ，我知道你看的很纠结了，具体需要时参考源代码看是最明智的。

  //=============================================


    我知道代码贴的太多了，没办法，谁让它理解起来就那么费劲呢 ？ 你可别犯愁，真正核心的类可还没出来。。


    12、KeyguardViewMediator核心类 ，该类是唯一实现了KeyguardViewCallback的类。

           功能：  功能：该类提供了一些接口，由PhoneWindowManager)去访问控制Keyguard....

           该类的初始化是在PolicyWindowManager的构造函数中创建的。如下：

[java] view plaincopyprint?
  1. public class PhoneWindowManager implements WindowManagerPolicy {
  2.    ...
  3.   /** [email protected]} */  //由SystemServer调用
  4.   public void init(Context context, IWindowManager windowManager,
  5.           LocalPowerManager powerManager) {
  6.       ...//初始化该实例
  7.       mKeyguardMediator = new KeyguardViewMediator(context, this, powerManager);
  8.   }
  9.  }
  10.

       参照源代码，把一些重要的属性和方法的大意给分析下：


[java] view plaincopyprint?
  1. public class KeyguardViewMediator implements KeyguardViewCallback, KeyguardUpdateMonitor.SimStateCallback {
  2.     private boolean mSystemReady;  //启动成功 由SystemServer调用
  3.
  4.     /**Used to keep the device awake while to ensure the keyguard finishes opening before
  5.      * we sleep.*/ //在需要显示锁屏界面时，保持屏幕在某个时间段内为暗屏状态
  6.     private PowerManager.WakeLock mShowKeyguardWakeLock;
  7.     private KeyguardViewManager mKeyguardViewManager; //KeyguardViewManager实例
  8.     /**  * External apps (like the phone app) can tell us to disable the keygaurd.*/
  9.     //是否允许其他App禁止锁屏 ， 例如来电时 禁止锁屏
  10.     private boolean mExternallyEnabled = true;
  11.     //处于锁屏状态 ， 即显示锁屏
  12.     private boolean mShowing = false;
  13.     // true if the keyguard is hidden by another window
  14.     private boolean mHidden = false; //被其他窗口掩盖 ， 例如来电时锁屏被掩盖
  15.     private boolean mScreenOn = false; // 是否亮屏
  16.
  17.     public KeyguardViewMediator(Context context, PhoneWindowManager callback,
  18.             LocalPowerManager powerManager) {
  19.         ...
  20.         //构造相关实例对象
  21.         mKeyguardViewProperties = new LockPatternKeyguardViewProperties(
  22.                 new LockPatternUtils(mContext), mUpdateMonitor);
  23.
  24.         mKeyguardViewManager = new KeyguardViewManager(
  25.                 context, WindowManagerImpl.getDefault(), this,
  26.                 mKeyguardViewProperties, mUpdateMonitor);
  27.         //解锁成功后发送的Intent
  28.         mUserPresentIntent = new Intent(Intent.ACTION_USER_PRESENT);
  29.         mUserPresentIntent.addFlags(Intent.FLAG_RECEIVER_REPLACE_PENDING);
  30.     }
  31.     /** Called to let us know the screen was turned off.
  32.      *   @param why either [email protected] WindowManagerPolicy#OFF_BECAUSE_OF_USER},
  33.      *   [email protected] WindowManagerPolicy#OFF_BECAUSE_OF_TIMEOUT} or
  34.      *   [email protected] WindowManagerPolicy#OFF_BECAUSE_OF_PROX_SENSOR}.
  35.      */
  36.     //屏幕变灰暗  ， 原因有如下：以及对应的逻辑处理。
  37.     // 1、OFF_BECAUSE_OF_USER ： 用户按下POWER键 , 当前是否处于锁屏界面，若是(mShowing)则重置显示界面，否则重新显示锁屏界面
  38.     // 2、OFF_BECAUSE_OF_TIMEOUT ： 屏幕超时，常见情况就是一段时间没有操作屏幕，手机处于灰暗状态。          处理行为：
  39.     //     发送Action值为DELAYED_KEYGUARD_ACTION的广播，因为该类注册了该Intent广播，接受到时会调用doKeyguard()方法锁屏
  40.     // 3、OFF_BECAUSE_OF_PROX_SENSOR：接打电话时，距离感应太近导致暗屏，此时由于PowerManager那儿已经处理了暗屏，不需要做任何事
  41.     // 最后，如果以上逻辑都不成立，调用 doKeyguard()方法显示屏幕
  42.     public void onScreenTurnedOff(int why) {
  43.        ...
  44.     }
  45.     /**
  46.      * Let's us know the screen was turned on.
  47.      */
  48.     public void onScreenTurnedOn() {
  49.         synchronized (this) {
  50.             ...
  51.             notifyScreenOnLocked();  //通知亮屏
  52.         }
  53.     }
  54.     /** Enable the keyguard if the settings are appropriate. */
  55.     private void doKeyguard() {
  56.         synchronized (this) {
  57.             ...
  58.             showLocked();//显示锁屏界面
  59.         }
  60.     }
  61.     //该方法的调用时机就是当按下POWER键时，系统会回调该方法 keyCode值一般为 26
  62.     public boolean onWakeKeyWhenKeyguardShowingTq(int keyCode) {
  63.         //操作按键是否能唤醒屏幕
  64.         if (isWakeKeyWhenKeyguardShowing(keyCode)) {
  65.             // give the keyguard view manager a chance to adjust the state of the
  66.             // keyguard based on the key that woke the device before poking
  67.             // the wake lock
  68.             wakeWhenReadyLocked(keyCode);//开始唤醒屏幕咯
  69.             return true;
  70.         } else {
  71.             return false;
  72.         }
  73.     }
  74.     /** [email protected]} */  //在一定时间内保存屏幕为亮屏状态
  75.     public void pokeWakelock(int holdMs) {
  76.         ...
  77.     }
  78.     //表示成功得分完成了解锁操作
  79.     public void keyguardDone(boolean authenticated, boolean wakeup) {
  80.         synchronized (this) {
  81.             //发送给Handler 进行异步处理
  82.             Message msg = mHandler.obtainMessage(KEYGUARD_DONE);
  83.             msg.arg1 = wakeup ? 1 : 0;
  84.             mHandler.sendMessage(msg);
  85.             if (authenticated) {
  86.                 mUpdateMonitor.clearFailedAttempts(); //清除错误登录次数
  87.             }
  88.             ...
  89.         }
  90.     }
  91.     //Handler对象 ， 异步处理
  92.     private Handler mHandler = new Handler() {
  93.         @Override
  94.         public void handleMessage(Message msg) {
  95.             switch (msg.what) {
  96.               ...  //异步处理
  97.             }
  98.         }
  99.     };
  100.     //异步处理完成开锁成功
  101.     private void handleKeyguardDone(boolean wakeup) {
  102.         handleHide(); //释放该Keyguard对应的窗口
  103.         mWakeLock.release();
  104.         mContext.sendBroadcast(mUserPresentIntent); //解锁成功，发送Intent信息
  105.     }
  106.     //显示锁屏界面
  107.     private void handleShow() {
  108.         synchronized (KeyguardViewMediator.this) {
  109.             ...
  110.             mKeyguardViewManager.show();
  111.             mShowing = true;
  112.             ...
  113.         }
  114.     }
  115.     private void handleHide() {
  116.         synchronized (KeyguardViewMediator.this) {
  117.             //去除锁屏界面对应的窗口
  118.             mKeyguardViewManager.hide();
  119.             mShowing = false;
  120.            ...
  121.         }
  122.     }
  123.     //设置状态栏enable状态 ， 例如：能否被下拉等
  124.     private void adjustStatusBarLocked() {
  125.             ...
  126.             // if the keyguard is shown, allow the status bar to open
  127.             // only if the keyguard is insecure and is covered by another window
  128.             boolean enable = !mShowing || (mHidden && !isSecure());
  129.             mStatusBarManager.disable(enable ?StatusBarManager.DISABLE_NONE : StatusBarManager.DISABLE_EXPAND);
  130.         }
  131.     }
  132. }



     该类的很多方法都是由PhoneWindowManager调用访问的。





























LockScreen具体流程可见顶部的文章





分析以下MultiWaveView.java这个类，其实看java代码先看类的写法，看类继承了哪些类，实现了哪些接口，这样心理就有个大概了，大概就知道代码会走哪些方法了。

public class MultiWaveView extends View {

其实这个类就是一个view类；


再来看看这个类中有没有内部类，或者内部接口什么的？

大致浏览以下发现这个类中有内部接口：

public interface OnTriggerListener {        int NO_HANDLE = 0;        int CENTER_HANDLE = 1;        public void onGrabbed(View v, int handle);        public void onReleased(View v, int handle);        public void onTrigger(View v, int target);        public void onGrabbedStateChange(View v, int handle);    }


通过单词的翻译大概就了解这些方法的作用了，

onGrabbed():抓起handler的触发方法；   onReleased():释放handler的触发方法;

onTrigger()：触发方法，就是最后滑动到哪个app了，就会回调这个方法；

onGrabbedStateChange():这个就是触发状态改变的时候回调这个方法；

接口的方法都是回调方法，回调给实现这个接口的类的实现方法；


其实看到这里还有个重要的没有说到：就是状态，有如下几种状态；比如：空闲的状态，刚开始触发，move追踪，抢占触发，结束，对应的静态的final类型的常量如下：

    private static final int STATE_IDLE = 0;    private static final int STATE_FIRST_TOUCH = 1;    private static final int STATE_TRACKING = 2;    private static final int STATE_SNAP = 3;    private static final int STATE_FINISH = 4;







onTouchEvent中的handleMove():


 在handleMove（）方法中——>trySwitchToFirstTouchState(event);——>switchToState()——>doFinish();

——>setGrabbedState() ————>  mOnTriggerListener.onGrabbedStateChange(this, mGrabbedState);

设置回调。







LockScreen详细实现的介绍可见头部文章。



  相关解决方案

代码迷 - 您身边的软件异常，代码异常，编程异常助手（发现，解决，分享）
Copyright © 2009-2013 DAIMAMI.COM. All rights reserved.
