很多时候项目中我们需要对一些统计数据进行绘制表格,更多直观查看报表分析结果。基本有以下几种方法:

1:可以进行android  api进行draw这样的话,效率比较低

2:使用开源绘表引擎,这样效率比较高.下面就介绍一种。

AChartEngine(简称ACE)是Google的一个开源图表库(for Android)。它功能强大,支持散点图、折线图、饼图、气泡图、柱状图、短棒图、仪表图等多种图表。

该项目地址位于: http://code.google.com/p/achartengine/

你可以选择合适的版本下载,每个版本都有一个jar包、实例源代码和java doc提供下载。当前最新版本为1.1.0。

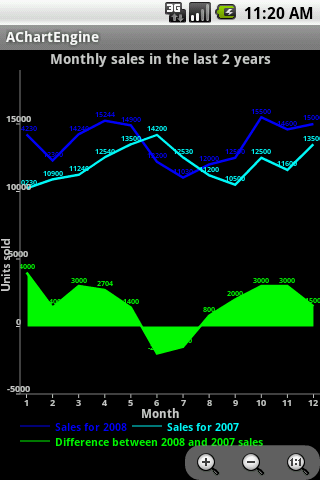

上面是两幅用该引擎绘制出来的图标例子.

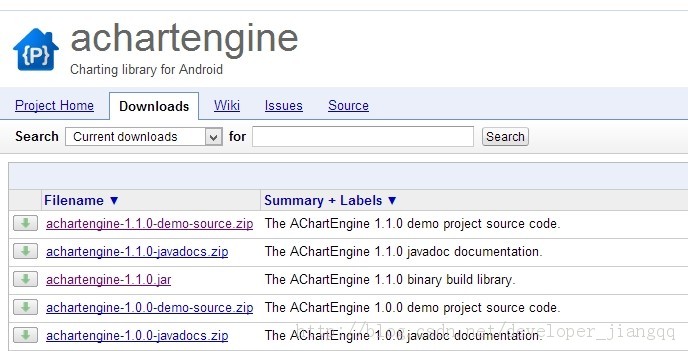

如上图所示:可以有demo源代码,文档和jar包,根据所需进行下载:

下面稍微演示一下生成一个树状图:

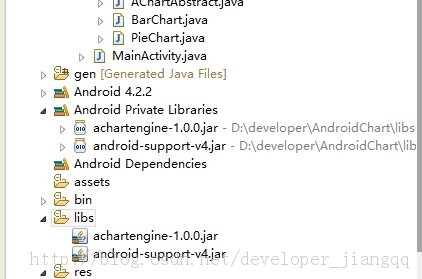

1:新建项目,把jar引入进去


2:在Androidmanifest.xml文件中进行配置文件

 <activity android:name="org.achartengine.GraphicalActivity" />

因为接下来要考这个Activity进行显示图表

3:下面创建一个AChart接口

public interface AChartAbstract {		/**	 * 获取一个当前类型图标的Intent实例	 */	public Intent getIntent(Context context);}
4:创建BarChart.java进行准备数据源和引擎设置

public class BarChart implements AChartAbstract {	public Intent getIntent(Context context) {		Intent mIntent=ChartFactory.getBarChartIntent(context, getDataSet(), getRenderer(), Type.STACKED, "当月开票金额树状图");		return mIntent;	}	/**	 * 构造数据	 * @return	 */	public XYMultipleSeriesDataset getDataSet() {		// 构造数据		XYMultipleSeriesDataset barDataset = new XYMultipleSeriesDataset();		CategorySeries barSeries = new CategorySeries("2014年3月");		barSeries.add(865.5969);		barSeries.add(2492.6479);		barSeries.add(891.0137);		barSeries.add(0.0);		barSeries.add(691.0568);		barDataset.addSeries(barSeries.toXYSeries());		return barDataset;	}	/**	 * 构造渲染器	 * @return	 */	public XYMultipleSeriesRenderer getRenderer() {		XYMultipleSeriesRenderer renderer = new XYMultipleSeriesRenderer();//		renderer.setChartTitle("当月开票");//		// 设置标题的字体大小//		renderer.setChartTitleTextSize(16);		renderer.setXTitle("事业部");		renderer.setYTitle("单位(万元)");		renderer.setAxesColor(Color.WHITE);		renderer.setLabelsColor(Color.WHITE);		// 设置X轴的最小数字和最大数字		renderer.setXAxisMin(0.5);		renderer.setXAxisMax(5.5);		// 设置Y轴的最小数字和最大数字		renderer.setYAxisMin(0);		renderer.setYAxisMax(3000);		renderer.addXTextLabel(1, "电网");		renderer.addXTextLabel(2, "通信");		renderer.addXTextLabel(3, "宽带");		renderer.addXTextLabel(4, "专网");		renderer.addXTextLabel(5, "轨交");		renderer.setZoomButtonsVisible(true);		// 设置渲染器允许放大缩小		renderer.setZoomEnabled(true);		// 消除锯齿		renderer.setAntialiasing(true);		// 设置背景颜色		renderer.setApplyBackgroundColor(true);		renderer.setBackgroundColor(Color.GRAY);		// 设置每条柱子的颜色		SimpleSeriesRenderer sr = new SimpleSeriesRenderer();		sr.setColor(Color.YELLOW);		renderer.addSeriesRenderer(sr);		// 设置每个柱子上是否显示数值		renderer.getSeriesRendererAt(0).setDisplayChartValues(true);		// X轴的近似坐标数  (这样不显示横坐标)		renderer.setXLabels(0);		// Y轴的近似坐标数		renderer.setYLabels(6);		// 刻度线与X轴坐标文字左侧对齐		renderer.setXLabelsAlign(Align.LEFT);		// Y轴与Y轴坐标文字左对齐		renderer.setYLabelsAlign(Align.LEFT);		// 允许左右拖动,但不允许上下拖动.		renderer.setPanEnabled(true, false);		// 柱子间宽度		renderer.setBarSpacing(0.5f);		// 设置X,Y轴单位的字体大小		renderer.setAxisTitleTextSize(20);		return renderer;	}

最后主函数直接

Intent lineIntent = new BarChart().getIntent(this);			startActivity(lineIntent);

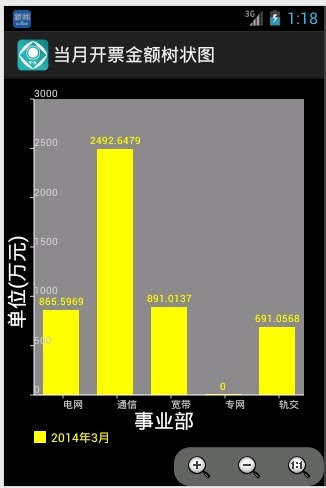

直接启动Androidmanifest.xml已经配置的activity就可以显示树状图了。


上面的注释已经写的比较清楚了。基本是可以明白的。更多图表的例子可以在http://code.google.com/p/achartengine/中下载demo
