android 高仿频道管理----网易、今日头条、腾讯视频（可以拖动的GridView）附源码DEMO

距离上次发布（android高仿系列）今日头条 --新闻阅读器（二）

相关的内容已经半个月了，最近利用空闲时间，把今日头条客户端完善了下。完善的功能一个一个全部实现后，就放整个源码。开发的进度就是按照一个一个功能的思路走的，所以开发一个小的功能，如果有用，就写一个专门的博客以便有人用到独立的功能可以方便使用。

这次实现的功能是很多新闻阅读器（网易，今日头条，360新闻等）以及腾讯视频等里面都会出现的频道管理功能。

下面先上这次实现功能的效果图：(注：这个效果图没有拖拽的时候移动动画，DEMO里面有，可以下载看看)

一、开发心里历程

刚开始接触这个的时候，不知道要如何实现，去网上翻了一大堆资料，懂了个大概，就是目前可以找到的都是拖拽的时候，不带移动动画的，和线上的客户端交互效果相差甚远，在反反复复的尝试查看相关东西，大致的做了出来，目前在模拟器上似乎有一点小BUG，真机测试没有问题，就先放上来，如果发现问题在修改优化。代码反面，没有好好的修改调整，可能会有点乱，请见谅哈。

二、开发前的准备

1.了解重写View的相关知识，并且知道GridView的一些内部方法，如：怎么通过触摸的坐标获取对应的position等（这里我采用的是继承GridView控件）

2.了解屏幕触摸动作传递原理这里我以前转载的一篇或许会有帮助：Android事件分发机制完全解析，带你从源码的角度彻底理解(全)

3.了解位移动画Animation，本DEMO中主要用到：TranslateAnimation 平移动画

4.了解WindowManager的窗口机制，这里的item拖拽等都要设计到这个。

5.了解SQLiteDatabase 以及SQLiteOpenHelper等数据库操作相关的类，本DEMO中主要用到数据库进行存储频道信息，如果你要用文档进行存储读取也可以。

三、开发思路

1.获取数据库中频道的列表，如果为空，赋予默认列表，并存入数据库，之后通过对应的适配器赋给对应的GridView

2.2个GridView--（1.DragGrid 2. OtherGridView）

DragGrid 用于显示我的频道，带有长按拖拽效果

OtherGridView用于显示更多频道，不带推拽效果

注：由于屏幕大小不一定，外层使用ScrollView，所以2者都要重写计算高度

3.点击2个GridView的时候，根据点击的Item对应的position，获取position对应的view，进行创建一层移动的动画层

起始位置：点击的positiongetLocationInWindow（）获取。终点位置：另一个GridView的最后个ITEM 的position + 1的位置。

并赋予移动动画，等动画结束后对2者对应的频道列表进行数据的remove和add操作。

4.设置点击和拖动的限制条件，如推荐这个ITEM是不允许用户操作的。

5.拖动的DragGrid的操作：

（1）长按获取长按的ITEM的position -- dragPosition 以及对应的view ，手指触摸屏幕的时候，调用onInterceptTouchEvent来获取MotionEvent.ACTION_DOWN事件，获取对应的数据。由于这里是继承了GridView，所以长按时间可以通过setOnItemLongClickListener监听来执行，或则你也可以通过计算点击时间来监听是否长按。

（2）通过onTouchEvent(MotionEvent ev)来监听手指的移动和抬起动作。当它移动到其它的item下面，并且下方的item对应的position 不等于 dragPosition，进行数据交换，并且2者之间的所有item进行移动动画，动画结束后，数据更替刷新界面。

（3）抬起手后，清除掉拖动时候创建的view，让GridView中的数据显示。

6. 退出时候，将改变后的频道列表存入数据库。

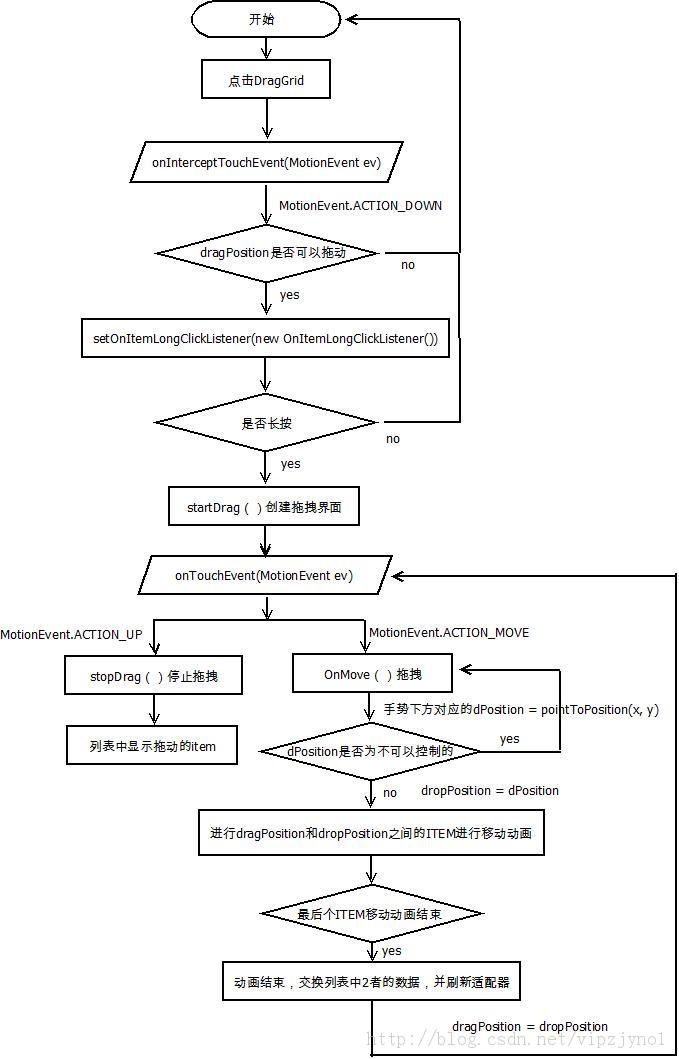

四、流程图

下面是大体的流程图：

五、核心代码

点击进行添加删除：

/** GRIDVIEW对应的ITEM点击监听接口  */	@Override	public void onItemClick(AdapterView<?> parent, final View view, final int position,long id) {		//如果点击的时候，之前动画还没结束，那么就让点击事件无效		if(isMove){			return;		}		switch (parent.getId()) {		case R.id.userGridView:			//position为 0，1 的不可以进行任何操作			if (position != 0 && position != 1) {				final ImageView moveImageView = getView(view);				if (moveImageView != null) {					TextView newTextView = (TextView) view.findViewById(R.id.text_item);					final int[] startLocation = new int[2];					newTextView.getLocationInWindow(startLocation);					final ChannelItem channel = ((DragAdapter) parent.getAdapter()).getItem(position);//获取点击的频道内容					otherAdapter.setVisible(false);					//添加到最后一个					otherAdapter.addItem(channel);					new Handler().postDelayed(new Runnable() {						public void run() {							try {								int[] endLocation = new int[2];								//获取终点的坐标								otherGridView.getChildAt(otherGridView.getLastVisiblePosition()).getLocationInWindow(endLocation);								MoveAnim(moveImageView, startLocation , endLocation, channel,userGridView);								userAdapter.setRemove(position);							} catch (Exception localException) {							}						}					}, 50L);				}			}			break;		case R.id.otherGridView:			final ImageView moveImageView = getView(view);			if (moveImageView != null){				TextView newTextView = (TextView) view.findViewById(R.id.text_item);				final int[] startLocation = new int[2];				newTextView.getLocationInWindow(startLocation);				final ChannelItem channel = ((OtherAdapter) parent.getAdapter()).getItem(position);				userAdapter.setVisible(false);				//添加到最后一个				userAdapter.addItem(channel);				new Handler().postDelayed(new Runnable() {					public void run() {						try {							int[] endLocation = new int[2];							//获取终点的坐标							userGridView.getChildAt(userGridView.getLastVisiblePosition()).getLocationInWindow(endLocation);							MoveAnim(moveImageView, startLocation , endLocation, channel,otherGridView);							otherAdapter.setRemove(position);						} catch (Exception localException) {						}					}				}, 50L);			}			break;		default:			break;		}	}

移动动画：

private void MoveAnim(View moveView, int[] startLocation,int[] endLocation, final ChannelItem moveChannel,			final GridView clickGridView) {		int[] initLocation = new int[2];		//获取传递过来的VIEW的坐标		moveView.getLocationInWindow(initLocation);		//得到要移动的VIEW,并放入对应的容器中		final ViewGroup moveViewGroup = getMoveViewGroup();		final View mMoveView = getMoveView(moveViewGroup, moveView, initLocation);		//创建移动动画		TranslateAnimation moveAnimation = new TranslateAnimation(				startLocation[0], endLocation[0], startLocation[1],				endLocation[1]);		moveAnimation.setDuration(300L);//动画时间		//动画配置		AnimationSet moveAnimationSet = new AnimationSet(true);		moveAnimationSet.setFillAfter(false);//动画效果执行完毕后，View对象不保留在终止的位置		moveAnimationSet.addAnimation(moveAnimation);		mMoveView.startAnimation(moveAnimationSet);		moveAnimationSet.setAnimationListener(new AnimationListener() {						@Override			public void onAnimationStart(Animation animation) {				isMove = true;			}						@Override			public void onAnimationRepeat(Animation animation) {			}						@Override			public void onAnimationEnd(Animation animation) {				moveViewGroup.removeView(mMoveView);				// instanceof 方法判断2边实例是不是一样，判断点击的是DragGrid还是OtherGridView				if (clickGridView instanceof DragGrid) {					otherAdapter.setVisible(true);					otherAdapter.notifyDataSetChanged();					userAdapter.remove();				}else{					userAdapter.setVisible(true);					userAdapter.notifyDataSetChanged();					otherAdapter.remove();				}				isMove = false;			}		});	}

可拖拽的DragGrid代码：

public class DragGrid extends GridView {	/** 点击时候的X位置 */	public int downX;	/** 点击时候的Y位置 */	public int downY;	/** 点击时候对应整个界面的X位置 */	public int windowX;	/** 点击时候对应整个界面的Y位置 */	public int windowY;	/** 屏幕上的X */	private int win_view_x;	/** 屏幕上的Y */	private int win_view_y;	/** 拖动的里x的距离 */	int dragOffsetX;	/** 拖动的里Y的距离 */	int dragOffsetY;	/** 长按时候对应postion */	public int dragPosition;	/** Up后对应的ITEM的Position */	private int dropPosition;	/** 开始拖动的ITEM的Position */	private int startPosition;	/** item高 */	private int itemHeight;	/** item宽 */	private int itemWidth;	/** 拖动的时候对应ITEM的VIEW */	private View dragImageView = null;	/** 长按的时候ITEM的VIEW */	private ViewGroup dragItemView = null;	/** WindowManager管理器 */	private WindowManager windowManager = null;	/** */	private WindowManager.LayoutParams windowParams = null;	/** item总量 */	private int itemTotalCount;	/** 一行的ITEM数量 */	private int nColumns = 4;	/** 行数 */	private int nRows;	/** 剩余部分 */	private int Remainder;	/** 是否在移动 */	private boolean isMoving = false;	/** */	private int holdPosition;	/** 拖动的时候放大的倍数 */	private double dragScale = 1.2D;	/** 震动器 */	private Vibrator mVibrator;	/** 每个ITEM之间的水平间距 */	private int mHorizontalSpacing = 15;	/** 每个ITEM之间的竖直间距 */	private int mVerticalSpacing = 15;	/* 移动时候最后个动画的ID */	private String LastAnimationID;	public DragGrid(Context context) {		super(context);		init(context);	}	public DragGrid(Context context, AttributeSet attrs, int defStyle) {		super(context, attrs, defStyle);		init(context);	}	public DragGrid(Context context, AttributeSet attrs) {		super(context, attrs);		init(context);	}	public void init(Context context) {		mVibrator = (Vibrator) context				.getSystemService(Context.VIBRATOR_SERVICE);		// 将布局文件中设置的间距dip转为px		mHorizontalSpacing = DataTools.dip2px(context, mHorizontalSpacing);	}	@Override	public boolean onInterceptTouchEvent(MotionEvent ev) {		// TODO Auto-generated method stub		if (ev.getAction() == MotionEvent.ACTION_DOWN) {			downX = (int) ev.getX();			downY = (int) ev.getY();			windowX = (int) ev.getX();			windowY = (int) ev.getY();			setOnItemClickListener(ev);		}		return super.onInterceptTouchEvent(ev);	}	@Override	public boolean onTouchEvent(MotionEvent ev) {		// TODO Auto-generated method stub		boolean bool = true;		if (dragImageView != null				&& dragPosition != AdapterView.INVALID_POSITION) {			// 移动时候的对应x,y位置			bool = super.onTouchEvent(ev);			int x = (int) ev.getX();			int y = (int) ev.getY();			switch (ev.getAction()) {			case MotionEvent.ACTION_DOWN:				downX = (int) ev.getX();				windowX = (int) ev.getX();				downY = (int) ev.getY();				windowY = (int) ev.getY();				break;			case MotionEvent.ACTION_MOVE:				onDrag(x, y, (int) ev.getRawX(), (int) ev.getRawY());				if (!isMoving) {					OnMove(x, y);				}				if (pointToPosition(x, y) != AdapterView.INVALID_POSITION) {					break;				}				break;			case MotionEvent.ACTION_UP:				stopDrag();				onDrop(x, y);				requestDisallowInterceptTouchEvent(false);				break;			default:				break;			}		}		return super.onTouchEvent(ev);	}	/** 在拖动的情况 */	private void onDrag(int x, int y, int rawx, int rawy) {		if (dragImageView != null) {			windowParams.alpha = 0.6f;			windowParams.x = rawx - win_view_x;			windowParams.y = rawy - win_view_y;			windowManager.updateViewLayout(dragImageView, windowParams);		}	}	/** 在松手下放的情况 */	private void onDrop(int x, int y) {		// 根据拖动到的x,y坐标获取拖动位置下方的ITEM对应的POSTION		int tempPostion = pointToPosition(x, y);		dropPosition = tempPostion;		DragAdapter mDragAdapter = (DragAdapter) getAdapter();		// 显示刚拖动的ITEM		mDragAdapter.setShowDropItem(true);		// 刷新适配器，让对应的ITEM显示		mDragAdapter.notifyDataSetChanged();	}	/**	 * 长按点击监听	 * @param ev	 */	public void setOnItemClickListener(final MotionEvent ev) {		setOnItemLongClickListener(new OnItemLongClickListener() {			@Override			public boolean onItemLongClick(AdapterView<?> parent, View view,					int position, long id) {				int x = (int) ev.getX();// 长安事件的X位置				int y = (int) ev.getY();// 长安事件的y位置				startPosition = position;// 第一次点击的postion				dragPosition = position;				if (startPosition <= 1) {					return false;				}				ViewGroup dragViewGroup = (ViewGroup) getChildAt(dragPosition						- getFirstVisiblePosition());				TextView dragTextView = (TextView) dragViewGroup						.findViewById(R.id.text_item);				dragTextView.setSelected(true);				dragTextView.setEnabled(false);				itemHeight = dragViewGroup.getHeight();				itemWidth = dragViewGroup.getWidth();				itemTotalCount = DragGrid.this.getCount();				int row = itemTotalCount / nColumns;// 算出行数				Remainder = (itemTotalCount % nColumns);// 算出最后一行多余的数量				if (Remainder != 0) {					nRows = row + 1;				} else {					nRows = row;				}				// 如果特殊的这个不等于拖动的那个,并且不等于-1				if (dragPosition != AdapterView.INVALID_POSITION) {					// 释放的资源使用的绘图缓存。如果你调用buildDrawingCache()手动没有调用setDrawingCacheEnabled(真正的),你应该清理缓存使用这种方法。					win_view_x = windowX - dragViewGroup.getLeft();// VIEW相对自己的X，半斤					win_view_y = windowY - dragViewGroup.getTop();// VIEW相对自己的y，半斤					dragOffsetX = (int) (ev.getRawX() - x);// 手指在屏幕的上X位置-手指在控件中的位置就是距离最左边的距离					dragOffsetY = (int) (ev.getRawY() - y);// 手指在屏幕的上y位置-手指在控件中的位置就是距离最上边的距离					dragItemView = dragViewGroup;					dragViewGroup.destroyDrawingCache();					dragViewGroup.setDrawingCacheEnabled(true);					Bitmap dragBitmap = Bitmap.createBitmap(dragViewGroup							.getDrawingCache());					mVibrator.vibrate(50);// 设置震动时间					startDrag(dragBitmap, (int) ev.getRawX(),							(int) ev.getRawY());					hideDropItem();					dragViewGroup.setVisibility(View.INVISIBLE);					isMoving = false;					requestDisallowInterceptTouchEvent(true);					return true;				}				return false;			}		});	}	public void startDrag(Bitmap dragBitmap, int x, int y) {		stopDrag();		windowParams = new WindowManager.LayoutParams();// 获取WINDOW界面的		// Gravity.TOP|Gravity.LEFT;这个必须加		windowParams.gravity = Gravity.TOP | Gravity.LEFT;		// 得到preview左上角相对于屏幕的坐标		windowParams.x = x - win_view_x;		windowParams.y = y - win_view_y;		// 设置拖拽item的宽和高		windowParams.width = (int) (dragScale * dragBitmap.getWidth());// 放大dragScale倍，可以设置拖动后的倍数		windowParams.height = (int) (dragScale * dragBitmap.getHeight());// 放大dragScale倍，可以设置拖动后的倍数		this.windowParams.flags = WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE				| WindowManager.LayoutParams.FLAG_NOT_TOUCHABLE				| WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON				| WindowManager.LayoutParams.FLAG_LAYOUT_IN_SCREEN;		this.windowParams.format = PixelFormat.TRANSLUCENT;		this.windowParams.windowAnimations = 0;		ImageView iv = new ImageView(getContext());		iv.setImageBitmap(dragBitmap);		windowManager = (WindowManager) getContext().getSystemService(				Context.WINDOW_SERVICE);// "window"		windowManager.addView(iv, windowParams);		dragImageView = iv;	}	/** 停止拖动 ，释放并初始化 */	private void stopDrag() {		if (dragImageView != null) {			windowManager.removeView(dragImageView);			dragImageView = null;		}	}	/** 在ScrollView内，所以要进行计算高度 */	@Override	public void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {		int expandSpec = MeasureSpec.makeMeasureSpec(Integer.MAX_VALUE >> 2,				MeasureSpec.AT_MOST);		super.onMeasure(widthMeasureSpec, expandSpec);	}	/** 隐藏 放下 的ITEM */	private void hideDropItem() {		((DragAdapter) getAdapter()).setShowDropItem(false);	}	/** 获取移动动画 */	public Animation getMoveAnimation(float toXValue, float toYValue) {		TranslateAnimation mTranslateAnimation = new TranslateAnimation(				Animation.RELATIVE_TO_SELF, 0.0F, Animation.RELATIVE_TO_SELF,				toXValue, Animation.RELATIVE_TO_SELF, 0.0F,				Animation.RELATIVE_TO_SELF, toYValue);// 当前位置移动到指定位置		mTranslateAnimation.setFillAfter(true);// 设置一个动画效果执行完毕后，View对象保留在终止的位置。		mTranslateAnimation.setDuration(300L);		return mTranslateAnimation;	}	/** 移动的时候触发 */	public void OnMove(int x, int y) {		// 拖动的VIEW下方的POSTION		int dPosition = pointToPosition(x, y);		// 判断下方的POSTION是否是最开始2个不能拖动的		if (dPosition > 1) {			if ((dPosition == -1) || (dPosition == dragPosition)) {				return;			}			dropPosition = dPosition;			if (dragPosition != startPosition) {				dragPosition = startPosition;			}			int movecount;			// 拖动的=开始拖的，并且 拖动的 不等于放下的			if ((dragPosition == startPosition)					|| (dragPosition != dropPosition)) {				// 移需要移动的动ITEM数量				movecount = dropPosition - dragPosition;			} else {				// 移需要移动的动ITEM数量为0				movecount = 0;			}			if (movecount == 0) {				return;			}			int movecount_abs = Math.abs(movecount);			if (dPosition != dragPosition) {				// dragGroup设置为不可见				ViewGroup dragGroup = (ViewGroup) getChildAt(dragPosition);				dragGroup.setVisibility(View.INVISIBLE);				float to_x = 1;// 当前下方positon				float to_y;// 当前下方右边positon				// x_vlaue移动的距离百分比（相对于自己长度的百分比）				float x_vlaue = ((float) mHorizontalSpacing / (float) itemWidth) + 1.0f;				// y_vlaue移动的距离百分比（相对于自己宽度的百分比）				float y_vlaue = ((float) mVerticalSpacing / (float) itemHeight) + 1.0f;				Log.d("x_vlaue", "x_vlaue = " + x_vlaue);				for (int i = 0; i < movecount_abs; i++) {					to_x = x_vlaue;					to_y = y_vlaue;					// 像左					if (movecount > 0) {						// 判断是不是同一行的						holdPosition = dragPosition + i + 1;						if (dragPosition / nColumns == holdPosition / nColumns) {							to_x = -x_vlaue;							to_y = 0;						} else if (holdPosition % 4 == 0) {							to_x = 3 * x_vlaue;							to_y = -y_vlaue;						} else {							to_x = -x_vlaue;							to_y = 0;						}					} else {						// 向右,下移到上，右移到左						holdPosition = dragPosition - i - 1;						if (dragPosition / nColumns == holdPosition / nColumns) {							to_x = x_vlaue;							to_y = 0;						} else if ((holdPosition + 1) % 4 == 0) {							to_x = -3 * x_vlaue;							to_y = y_vlaue;						} else {							to_x = x_vlaue;							to_y = 0;						}					}					ViewGroup moveViewGroup = (ViewGroup) getChildAt(holdPosition);					Animation moveAnimation = getMoveAnimation(to_x, to_y);					moveViewGroup.startAnimation(moveAnimation);					// 如果是最后一个移动的，那么设置他的最后个动画ID为LastAnimationID					if (holdPosition == dropPosition) {						LastAnimationID = moveAnimation.toString();					}					moveAnimation.setAnimationListener(new AnimationListener() {						@Override						public void onAnimationStart(Animation animation) {							// TODO Auto-generated method stub							isMoving = true;						}						@Override						public void onAnimationRepeat(Animation animation) {							// TODO Auto-generated method stub						}						@Override						public void onAnimationEnd(Animation animation) {							// TODO Auto-generated method stub							// 如果为最后个动画结束，那执行下面的方法							if (animation.toString().equalsIgnoreCase(									LastAnimationID)) {								DragAdapter mDragAdapter = (DragAdapter) getAdapter();								mDragAdapter.exchange(startPosition,										dropPosition);								startPosition = dropPosition;								dragPosition = dropPosition;								isMoving = false;							}						}					});				}			}		}	}}

数据库SQLHelper文件

public class SQLHelper extends SQLiteOpenHelper {	public static final String DB_NAME = "database.db";// 数据库名称	public static final int VERSION = 1;		public static final String TABLE_CHANNEL = "channel";//数据表 	public static final String ID = "id";//	public static final String NAME = "name";	public static final String ORDERID = "orderId";	public static final String SELECTED = "selected";	private Context context;	public SQLHelper(Context context) {		super(context, DB_NAME, null, VERSION);		this.context = context;	}	public Context getContext(){		return context;	}		@Override	public void onCreate(SQLiteDatabase db) {		// TODO 创建数据库后，对数据库的操作		String sql = "create table if not exists "+TABLE_CHANNEL +				"(_id INTEGER PRIMARY KEY AUTOINCREMENT, " +				ID + " INTEGER , " +				NAME + " TEXT , " +				ORDERID + " INTEGER , " +				SELECTED + " SELECTED)";		db.execSQL(sql);	}	@Override	public void onUpgrade(SQLiteDatabase db, int oldVersion, int newVersion) {		// TODO 更改数据库版本的操作		onCreate(db);	}}

注：本DEMO中，加入了长按震动，所以在权限里面记得加上“

    <!-- 在SDCard中创建与删除文件权限 -->    <uses-permission android:name="android.permission.MOUNT_UNMOUNT_FILESYSTEMS" />    <!-- 往SDCard写入数据权限 -->    <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />    <!-- 震动权限 -->    <uses-permission android:name="android.permission.VIBRATE"/>

六、源码下载

源码DEMO下载地址如下：下载地址
