作者：Mark Liu
下载样本代码
简介
在 Android 中，创建一个能够播放视频剪辑的应用非常简单；创建一个采用 3D 图形平面的游戏应用也非常简单。但是，创建一个能够在 3D 图形对象上播放视频的应用却不容易。本文介绍了我为应对该挑战创建的应用。该应用可在 3D 平面上渲染视频，并支持用户以交互的方式在视频平面上播放。
该应用需要解决三大实施问题：
- 如何构建代码以支持用户在播放视频时变更 3D 平面？
- 虽然 Android 中默认的 MediaPlayer 配备了全面的播放操作，但是难以获得视频图像数据并以定制的方式对其进行渲染。
- 如何设计图形组件以执行视频数据渲染？
此外，该应用还面临设备功能的挑战，因为它需要视频和图形对象同时运行。本文将对该款应用的特性和使用进行介绍，然后对其设计进行简要的介绍。
特性
该应用具备以下特性：
- 它支持用户从其本地媒体库中选择视频剪辑。
- 该应用支持横向和纵向两种方向；当方向转换时，视频能够持续播放。
- 它可提供三种播放模式：
- 默认模式：这是常规播放模式；视频剪辑如同在常规媒体播放器中一样播放。
- 随机旋转：视频的平面可随横向和纵向随机旋转；其颜色也可在红色色调和正常颜色之间切换。
- 触摸旋转：用户可以使用触摸功能向左、右滑动并旋转平面，具体取决于速度。
- 当将应用移动至后台或关闭时，可将当前的视频剪辑保存并在应用重新激活时进行播放。
注：应用中没有视频会话控制；因此用户无法停止、快进或回放视频。如果将应用移动至后台或关闭，视频只能从头开始播放。
使用模式
开始播放视频剪辑
该应用未包含任何视频，因此用户可以选择 Android 平台支持的任意视频剪辑进行播放。但是，建议使用采用 H.264AVC 编解码器以 MPEG-4 标准处理的视频编辑，因为我们在开发时是采用这种格式。应用首次启动时，将会显示文件选择器界面（请见上一页的截图）。
用户选择首选的文件选择器后，系统将会提供屏幕指示。选择视频剪辑后，将开始播放。
注：有时，视频开始前需要等待一段时间 — 约 5 ~ 10 秒。
选择不同的模式
应用开始播放时是使用常规模式。如要更改模式，用户可点击 UI 上的选项按钮，启动选项菜单。
选项菜单有四个选项：前三个是播放模式选项；最后一个选项可支持用户选择不同的视频剪辑。
随机旋转

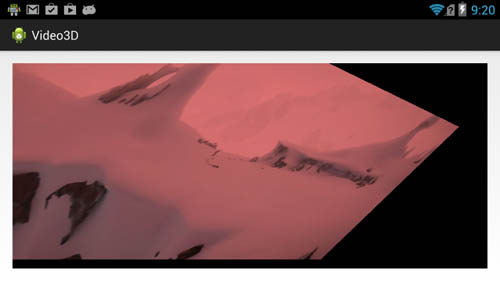

该选择可支持渲染视频的平面随着横、纵轴呈 3D 效果随机旋转。此外，它还可定期在屏幕上呈现红色色调。
触摸旋转
在触摸旋转模式中，用户可以向左、右滑动，从而让平面沿着纵轴左、右旋转。当滑动更快时，旋转将会加快；当用户停止滑动时，旋转将会随之减速。
设计
该应用中的三个主要组件包括：为用户提供交互式应用演示的 UI 组件；进行视频播放的视频组件；渲染视频帧缓冲区并在特殊模式下创建 3D 效果的OpenGL* 平面。
该视频播放组件有两个线程。视频引擎线程使用MediaCodec 类。该类在 Android JellyBean 版本（API 16）中推出。它可以提供低级别的 Android 媒体框架 API，因此您可以在帧层面控制播放。在每个视频帧上，图形组件可以控制图像数据，并更改渲染图像的方式。
此外，播放组件还可执行播放视频剪辑音轨的音频引擎线程。为使视频和音频线程同步，从而让人物的口型与其说出的声音相匹配，我们实施了 AV 同步算法。视频播放可使其时间戳与音频时间戳时刻保持一致。它可以对播放速度进行微调，以便将视频帧控制在 30 毫秒的时间范围内。
图形组件可添加一个 GLSurfaceView，从而在该类中嵌入一个定制的渲染类。渲染类可实施渲染器接口来执行 OpenGL 渲染算法。该算法可在纹理平面上实施 3D 旋转效果，还可根据用户的输入将模式更改为其他算法。
在渲染器中，对视频帧旋转和着色是通过一个简单的顶点和像素着色器来控制的。视频平面的旋转通过应用一系列的欧拉角旋转来实现。帧的着色通过将视频帧内容与固定颜色（在本案例中为红色）在像素着色器中进行线性混合来实现。
此外，图形组件还可用作视频引擎的视频帧监听器，并可在实施过程中传送至 MediaCodec 对象，这样每当有可用帧时便可调用渲染功能。图形组件可在 UI 组件中提供一个选项，这样用户便能够更改播放模式。
MediaCodec 编解码流程与视频帧保持同步，图形组件中的渲染器功能与图形帧保持同步。因此，当访问帧缓冲区时，两个组件中的功能必须保持同步。
