Android Wifi分系统源代码View

本文基于Android 4.2.2+Linux3.6.9+SAMA5D3 SoC从源代码的角度审视Android Wifi子系统。

软件平台：Linux3.6.9 + Android 4.2.2

硬件平台：Atmel SAMA5

Wifi模组：RTL8723AU(USB接口)

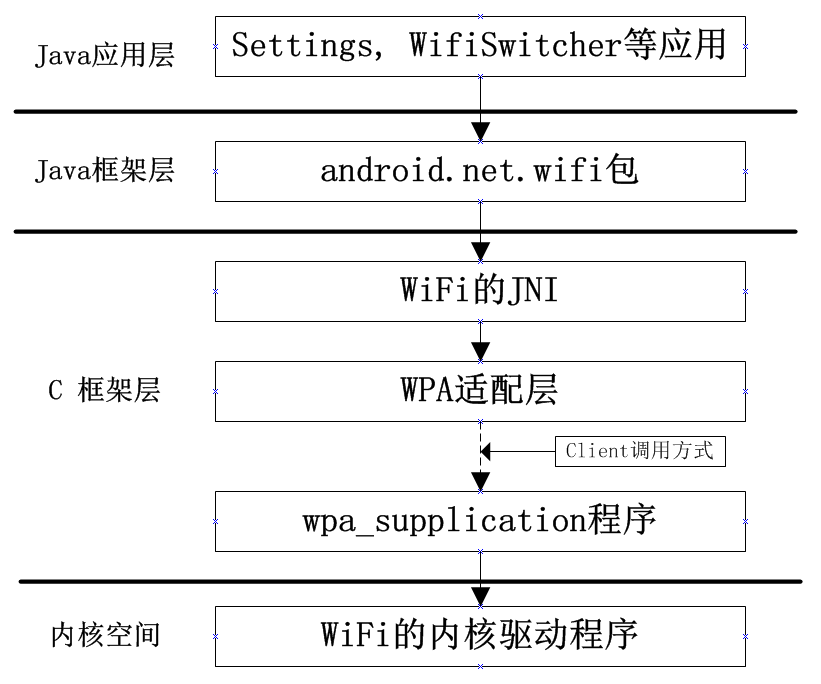

Android的WiFi子系统自上而下包括如下一些内容：

应用层

Androd系统自带Settings应用

/system/app/Settings.apk

http://androidxref.com/4.2.2_r1/xref/packages/apps/Settings/src/com/android/settings/wifi/

Java应用框架层

/system/framework/framework.jar

android.net.wifi包

http://androidxref.com/4.2.2_r1/xref/frameworks/base/wifi/java/android/net/wifi/

关键类：

WifiManager

WifiNative

WiFiManger是WiFi部分与外界的接口，用户通过它来访问WiFi的核心功能。

Wifi服务

/system/framework/services.jar

http://androidxref.com/4.2.2_r1/xref/frameworks/base/services/java/com/android/server/WifiService.java

关键类：

WifiService

WiFi系统Java层的核心是根据IWifiManger接口所创建的Binder服务器端和客户端，服务器端是WifiService，客户端是WifiManger，WifiManager与WifiService之间通过Binder机制进行通信。

JNI层

/system/lib/libandroid_runtime.so

Java类WifiNative的本地JNI实现

http://androidxref.com/4.2.2_r1/xref/frameworks/base/core/jni/android_net_wifi_Wifi.cpp

wpa_supplicant适配层

/system/lib/libhardware_legacy.so

http://androidxref.com/4.2.2_r1/xref/hardware/libhardware_legacy/include/hardware_legacy/wifi.h

http://androidxref.com/4.2.2_r1/xref/hardware/libhardware_legacy/wifi/wifi.c

wpa_supplicant客户端库

/system/lib/libwpa_client.so

http://androidxref.com/4.2.2_r1/xref/external/wpa_supplicant_8/

libwpa_client.so是一个给客户端调用的库，用于和wpa_supplicant守护进程进行通信。

wpa_supplicant守护进程

/system/bin/wpa_supplicant

http://androidxref.com/4.2.2_r1/xref/external/wpa_supplicant_8/

wpa_supplicant是一个开源项目，已经被移植到Linux，Windows以及很多嵌入式系统上。它是WPA的应用层认证客户端，负责完成认证相关的登录、加密等工作。

wpa_supplicant是一个独立运行的守护进程，其核心是一个消息循环，在消息循环中处理WPA状态机、控制命令、驱动事件、配置信息等。wpa_supplicant有很多控制接口，也提供命令行和通行界面的控制模式。wpa_supplicant适配层与wpa_supplicant之间通过unix domain socket机制进行通信。

Wifi驱动

/system/lib/modules/wlan.ko

https://github.com/Android4SAM/platform_hardware_realtek/tree/master/cm8723u/wlan/rtl8723A_WiFi_linux_v4.1.3_6044.20121224
