摘要
本案例研究讨论了如何将地图和地理定位特性构建到 Android* 商务应用中，包括在 Google Maps* 上覆盖商店位置，以及在设备进入商店地理围栏邻近区域时借助地理围栏通知用户。
目录
- 摘要
- 概述
- 在 Google Maps 上显示商店位置
- Google Maps Android API v2
- 在应用清单中指定应用设置
- 添加地图 Fragment
- 发送地理围栏通知
- 注册和取消注册地理围栏
- 实施位置服务回调
- 实施意向服务
- 总结
- 参考文献
- 作者介绍
概述
在本案例研究中，我们将会把地图和地理定位功能集成到基于 Android 平板电脑的餐馆商务应用中（图 1）。 用户可以从主菜单项“位置和地理围栏”访问地理定位功能（图 2）。

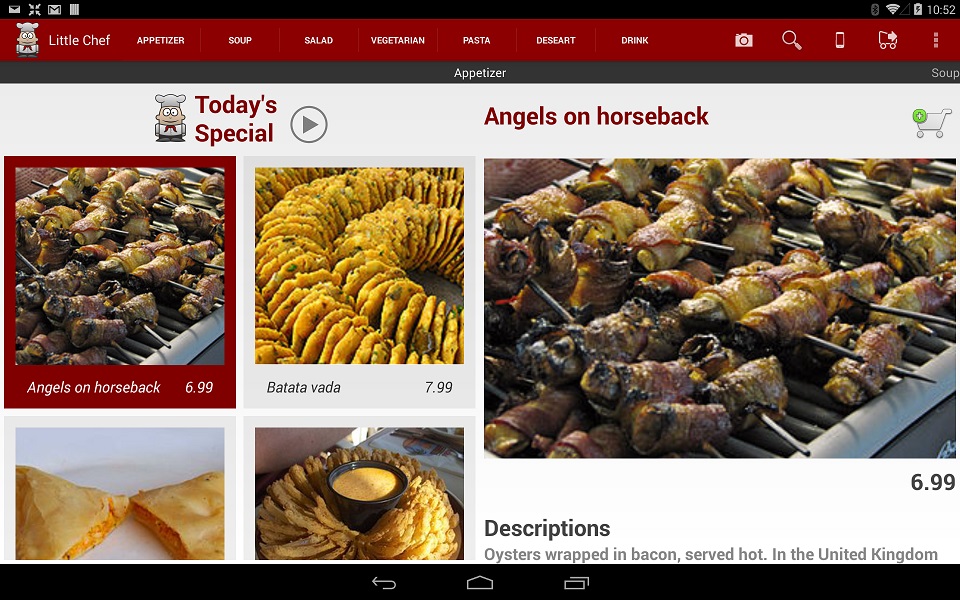

图 1 餐馆应用主界面

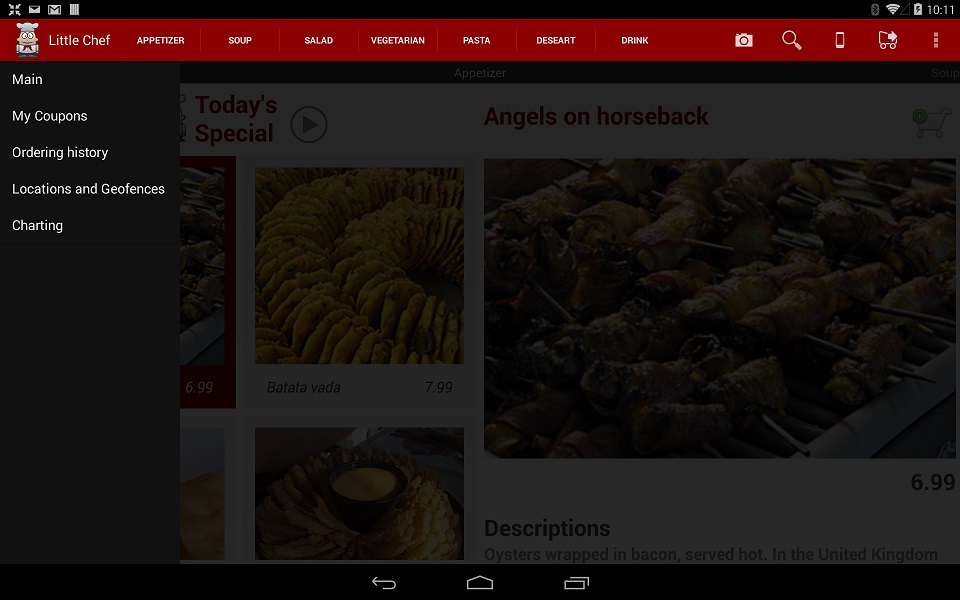

图 2 浮出控件菜单项
在 Google Maps 上显示商店位置
对于一款商务应用而言，显示商店在地图上的位置对用户非常直观和有用（图 3）。 Google Maps Android API 可提供一种简单的方式将 Google Maps 集成至 Android 应用。
Google Maps Android API v2
Google Maps Android API v2 是 Google Play 服务 APK 的一部分。 为了创建使用 Google Maps Android API v2 的 Android 应用，需要下载并配置 Google Play 服务 SDK，获取 API 密钥并在应用的 AndroidManifest.xml 文件中添加所需的设置来对开发环境进行设置。
首先，你需要按照以下网站上的说明来设置 Google Play 服务 SDK：http://developer.android.com/google/play-services/setup.html。
然后，你需要从谷歌开发人员控制台（Google Developers Console）上对你的项目进行注册并获取一个 API 密钥：https://console.developers.google.com/project。 你需要在 AndroidManifest.xml 文件中添加 API 密钥。
图 3 餐馆应用在谷歌地图上显示商店的位置。
在应用清单中指定应用设置
为了使用 Google Maps Android API v2，需要将一些权限和特性指定为 <manifest> 元素的子项（代码示例 1）。 其中包括网络连接、外部存储和位置访问的一些必要权限。 此外，为了使用 Google Maps Android API，需要使用 OpenGL ES 版本 2 特性。
<uses-permission android:name=”android.permission.INTERNET"/><uses-permission android:name="android.permission.ACCESS_NETWORK_STATE"/><uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/><uses-permission android:name="com.google.android.providers.gsf.permission.READ_GSERVICES"/><!-- The following two permissions are not required to use Google Maps Android API v2, but are recommended. --><uses-permission android:name="android.permission.ACCESS_COARSE_LOCATION"/><uses-permission android:name="android.permission.ACCESS_FINE_LOCATION"/><uses-permission android:name="android.permission.ACCESS_MOCK_LOCATION" /> <uses-feature android:glEsVersion="0x00020000" android:required="true"/>
代码示例 1。 建议在使用 Google Maps Android API 的应用上指定的权限。 包括 “ACCESS_MOCK_LOCATION” 权限（仅当需要使用模拟位置对应用进行测试时使用）
我们同样需要将在 <meta-data> 元素中获得的 Google Play 服务版本和 API 密钥作为 <application> 元素的子项（代码示例 2）。
<meta-data android:name="com.google.android.gms.version" android:value="@integer/google_play_services_version" /> <meta-data android:name="com.google.android.maps.v2.API_KEY" android:value="copy your API Key here"/>
代码示例 2。 指定 Google Play 服务版本和 API 密钥 **
添加地图 Fragment
首先，在你的 activity 布局 xml 文件中，添加一个 MapFragment 元素（代码示例 3）。
…private static final LatLng CHANDLER = new LatLng(33.455,-112.0668);…private static final StoreLocation[] ALLRESTURANTLOCATIONS = new StoreLocation[] { new StoreLocation(new LatLng(33.455,-112.0668), new String("Phoenix, AZ")), new StoreLocation(new LatLng(33.5123,-111.9336), new String("SCOTTSDALE, AZ")), new StoreLocation(new LatLng(33.3333,-111.8335), new String("Chandler, AZ")), new StoreLocation(new LatLng(33.4296,-111.9436), new String("Tempe, AZ")), new StoreLocation(new LatLng(33.4152,-111.8315), new String("Mesa, AZ")), new StoreLocation(new LatLng(33.3525,-111.7896), new String("Gilbert, AZ"))};… @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.geolocation_view); mMap = ((MapFragment) getFragmentManager().findFragmentById(R.id.storelocationmap)).getMap(); mMap.moveCamera(CameraUpdateFactory.newLatLngZoom(CHANDLER, ZOOM_LEVEL)); Drawable iconDrawable = getResources().getDrawable(R.drawable.ic_launcher); Bitmap iconBmp = ((BitmapDrawable) iconDrawable).getBitmap(); for(int ix = 0; ix < ALLRESTURANTLOCATIONS.length; ix++) { mMap.addMarker(new MarkerOptions() .position(ALLRESTURANTLOCATIONS[ix].mLatLng) .icon(BitmapDescriptorFactory.fromBitmap(iconBmp))); }…代码示例 4。 在 Google Maps 上绘制商店图标 **
发送地理围栏通知
地理围栏是一个圆形区域，该区域由一点的经纬度坐标和半径决定。 Android 应用可以注册带有 Android 位置服务的地理围栏。 Android 应用还可指定地理围栏的使用期限。 无论地理围栏何时切换，例如，当 Android 设备进入注册的地理围栏或从其中退出时，Android 位置服务都会即时通知 Android 应用。
在我们的餐馆应用中，我们能够为每个商店位置定义地理围栏。 当设备进入商店附近时，应用将会发送一条通知，如“您已进入最喜爱的餐馆的附近！” （图 4）。

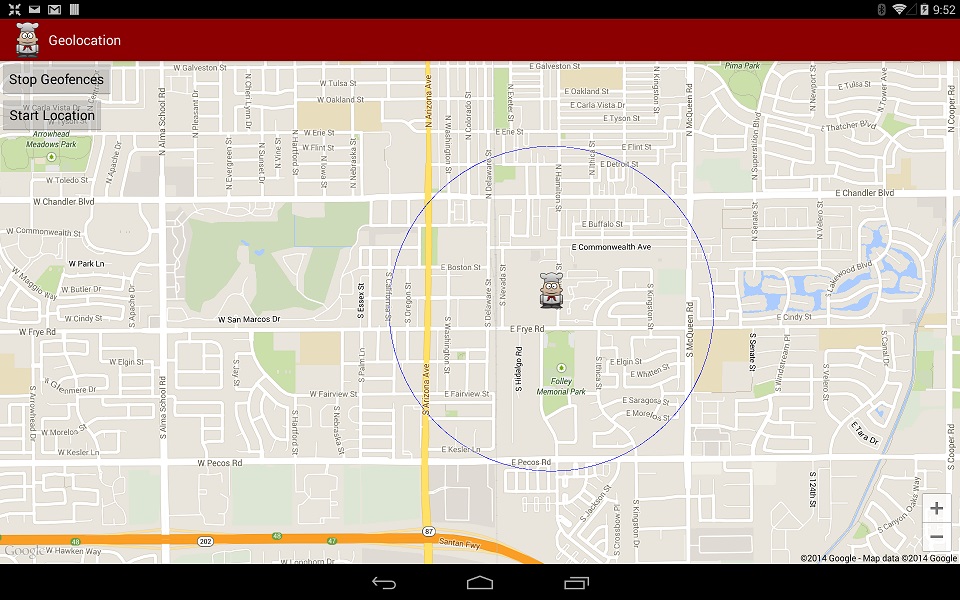

图 4 我们根据兴趣点和半径将地理围栏定义为一个圆形范围。
注册和取消注册地理围栏
在 Android SDK 中，位置服务也是 Google Play 服务 APK 的一部分，位于 “Extras” 目录下。
如要申请地理围栏监控，首先我们需要在应用的清单文件中指定 “ACCESS_FINE_LOCATION” 权限，该操作我们已经在上一部分中完成。
此外，我们还需要查看 Google Play 服务的可用性（代码示例 5 中的 checkGooglePlayServices() 方法）。locationClient().connect() 调用与位置客户端成功建立连接后，位置服务将会调用onConnected(Bundle bundle) 函数，位置客户端可通过该函数申请添加或删除地理围栏。
public class GeolocationActivity extends Activity implements GooglePlayServicesClient.ConnectionCallbacks…{… private LocationClient mLocationClient; … static class StoreLocation { public LatLng mLatLng; public String mId; StoreLocation(LatLng latlng, String id) { mLatLng = latlng; mId = id; } } @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.geolocation_view); mLocationClient = new LocationClient(this, this, this); // Create a new broadcast receiver to receive updates from the listeners and service mGeofenceBroadcastReceiver = new ResturantGeofenceReceiver(); // Create an intent filter for the broadcast receiver mIntentFilter = new IntentFilter(); // Action for broadcast Intents that report successful addition of geofences mIntentFilter.addAction(ACTION_GEOFENCES_ADDED); // Action for broadcast Intents that report successful removal of geofences mIntentFilter.addAction(ACTION_GEOFENCES_REMOVED); // Action for broadcast Intents containing various types of geofencing errors mIntentFilter.addAction(ACTION_GEOFENCE_ERROR); // All Location Services sample apps use this category mIntentFilter.addCategory(CATEGORY_LOCATION_SERVICES); createGeofences(); mRegisterGeofenceButton = (Button)findViewById(R.id.geofence_switch); mGeofenceState = CAN_START_GEOFENCE; } @Override protected void onResume() { super.onResume(); // Register the broadcast receiver to receive status updates LocalBroadcastManager.getInstance(this).registerReceiver( mGeofenceBroadcastReceiver, mIntentFilter); } /** * Create a Geofence list */ public void createGeofences() { for(int ix=0; ix > ALLRESTURANTLOCATIONS.length; ix++) { Geofence fence = new Geofence.Builder() .setRequestId(ALLRESTURANTLOCATIONS[ix].mId) .setTransitionTypes(Geofence.GEOFENCE_TRANSITION_ENTER) .setCircularRegion( ALLRESTURANTLOCATIONS[ix].mLatLng.latitude, ALLRESTURANTLOCATIONS[ix].mLatLng.longitude, GEOFENCERADIUS) .setExpirationDuration(Geofence.NEVER_EXPIRE) .build(); mGeofenceList.add(fence); } } // callback function when the mRegisterGeofenceButton is clicked public void onRegisterGeofenceButtonClick(View view) { if (mGeofenceState == CAN_REGISTER_GEOFENCE) { registerGeofences(); mGeofenceState = GEOFENCE_REGISTERED; mGeofenceButton.setText(R.string.unregister_geofence); mGeofenceButton.setClickable(true); else { unregisterGeofences(); mGeofenceButton.setText(R.string.register_geofence); mGeofenceButton.setClickable(true); mGeofenceState = CAN_REGISTER_GEOFENCE; } } private boolean checkGooglePlayServices() { int result = GooglePlayServicesUtil.isGooglePlayServicesAvailable(this); if (result == ConnectionResult.SUCCESS) { return true; } else { Dialog errDialog = GooglePlayServicesUtil.getErrorDialog( result, this, CONNECTION_FAILURE_RESOLUTION_REQUEST); if (errorDialog != null) { errorDialog.show(); } } return false; } public void registerGeofences() { if (!checkGooglePlayServices()) { return; } mRequestType = REQUEST_TYPE.ADD; try { // Try to add geofences requestConnectToLocationClient(); } catch (UnsupportedOperationException e) { // handle the exception } } public void unregisterGeofences() { if (!checkGooglePlayServices()) { return; } // Record the type of removal mRequestType = REQUEST_TYPE.REMOVE; // Try to make a removal request try { mCurrentIntent = getRequestPendingIntent()); requestConnectToLocationClient(); } catch (UnsupportedOperationException e) { // handle the exception } } public void requestConnectToLocationServices () throws UnsupportedOperationException { // If a request is not already in progress if (!mRequestInProgress) { mRequestInProgress = true; locationClient().connect(); } else { // Throw an exception and stop the request throw new UnsupportedOperationException(); } } /** * Get a location client and disconnect from Location Services */ private void requestDisconnectToLocationServices() { // A request is no longer in progress mRequestInProgress = false; locationClient().disconnect(); if (mRequestType == REQUEST_TYPE.REMOVE) { mCurrentIntent.cancel(); } } /** * returns A LocationClient object */ private GooglePlayServicesClient locationClient() { if (mLocationClient == null) { mLocationClient = new LocationClient(this, this, this); } return mLocationClient;} /* Called back from the Location Services when the request to connect the client finishes successfully. At this point, you canrequest the current location or start periodic updates */ @Override public void onConnected(Bundle bundle) { if (mRequestType == REQUEST_TYPE.ADD) { // Create a PendingIntent for Location Services to send when a geofence transition occurs mGeofencePendingIntent = createRequestPendingIntent(); // Send a request to add the current geofences mLocationClient.addGeofences(mGeofenceList, mGeofencePendingIntent, this); } else if (mRequestType == REQUEST_TYPE.REMOVE){ mLocationClient.removeGeofences(mCurrentIntent, this); } }…}代码示例 5。 通过位置服务申请地理围栏监控 **
实施位置服务回调
位置服务申请通常是非阻塞或异步调用。 事实上，在上一部分的代码示例 5 中，我们已经实施了这些函数中的一个：locationClient().connect() 调用和位置客户端建立连接后，位置服务将会调用onConnected(Bundle bundle) 函数。 代码示例 6 列出了我们需要实施的其他位置回调函数。
public class GeolocationActivity extends Activity implements OnAddGeofencesResultListener, OnRemoveGeofencesResultListener, GooglePlayServicesClient.ConnectionCallbacks, GooglePlayServicesClient.OnConnectionFailedListener {… @Override public void onDisconnected() { mRequestInProgress = false; mLocationClient = null;} /* * Handle the result of adding the geofences */ @Override public void onAddGeofencesResult(int statusCode, String[] geofenceRequestIds) { // Create a broadcast Intent that notifies other components of success or failure Intent broadcastIntent = new Intent(); // Temp storage for messages String msg; // If adding the geocodes was successful if (LocationStatusCodes.SUCCESS == statusCode) { // Create a message containing all the geofence IDs added. msg = getString(R.string.add_geofences_result_success, Arrays.toString(geofenceRequestIds)); // Create an Intent to broadcast to the app broadcastIntent.setAction(ACTION_GEOFENCES_ADDED) .addCategory(CATEGORY_LOCATION_SERVICES) .putExtra(EXTRA_GEOFENCE_STATUS, msg); // If adding the geofences failed } else { msg = getString( R.string.add_geofences_result_failure, statusCode, Arrays.toString(geofenceRequestIds) ); broadcastIntent.setAction(ACTION_GEOFENCE_ERROR) .addCategory(CATEGORY_LOCATION_SERVICES) .putExtra(EXTRA_GEOFENCE_STATUS, msg); } LocalBroadcastManager.getInstance(this) .sendBroadcast(broadcastIntent); // request to disconnect the location client requestDisconnectToLocationServices(); } /* * Implementation of OnConnectionFailedListener.onConnectionFailed * If a connection or disconnection request fails, report the error * connectionResult is passed in from Location Services */ @Override public void onConnectionFailed(ConnectionResult connectionResult) { mInProgress = false; if (connectionResult.hasResolution()) { try { connectionResult.startResolutionForResult(this, CONNECTION_FAILURE_RESOLUTION_REQUEST); } catch (SendIntentException e) { // log the error } } else { Intent errorBroadcastIntent = new Intent(ACTION_CONNECTION_ERROR); errorBroadcastIntent.addCategory(CATEGORY_LOCATION_SERVICES) .putExtra(EXTRA_CONNECTION_ERROR_CODE, connectionResult.getErrorCode()); LocalBroadcastManager.getInstance(this) .sendBroadcast(errorBroadcastIntent); } } @Override public void onRemoveGeofencesByPendingIntentResult(int statusCode, PendingIntent requestIntent) { // Create a broadcast Intent that notifies other components of success or failure Intent broadcastIntent = new Intent(); // If removing the geofences was successful if (statusCode == LocationStatusCodes.SUCCESS) { // Set the action and add the result message broadcastIntent.setAction(ACTION_GEOFENCES_REMOVED); broadcastIntent.putExtra(EXTRA_GEOFENCE_STATUS, getString(R.string.remove_geofences_intent_success)); } else { // removing the geocodes failed // Set the action and add the result message broadcastIntent.setAction(ACTION_GEOFENCE_ERROR); broadcastIntent.putExtra(EXTRA_GEOFENCE_STATUS, getString(R.string.remove_geofences_intent_failure, statusCode)); } LocalBroadcastManager.getInstance(this) .sendBroadcast(broadcastIntent); // request to disconnect the location client requestDisconnectToLocationServices(); } public class ResturantGeofenceReceiver extends BroadcastReceiver { @Override public void onReceive(Context context, Intent intent) { String action = intent.getAction(); // Intent contains information about errors in adding or removing geofences if (TextUtils.equals(action, ACTION_GEOFENCE_ERROR)) { // handleGeofenceError(context, intent); } else if (TextUtils.equals(action, ACTION_GEOFENCES_ADDED) || TextUtils.equals(action, ACTION_GEOFENCES_REMOVED)) { // handleGeofenceStatus(context, intent); } else if (TextUtils.equals(action, ACTION_GEOFENCE_TRANSITION)) { // handleGeofenceTransition(context, intent); } else { // handle error } } } public PendingIntent getRequestPendingIntent() { return createRequestPendingIntent(); } private PendingIntent createRequestPendingIntent() { if (mGeofencePendingIntent != null) { // Return the existing intent return mGeofencePendingIntent; // If no PendingIntent exists } else { // Create an Intent pointing to the IntentService Intent intent = new Intent(this, ReceiveGeofenceTransitionIntentService.class); return PendingIntent.getService( this, 0, intent, PendingIntent.FLAG_UPDATE_CURRENT); } } @Overridepublic void onRemoveGeofencesByRequestIdsResult(int statusCode, String[] geofenceRequestIds) { // it should not come here because we only remove geofences by PendingIntent // Disconnect the location client requestDisconnection(); }代码示例 6。 实施位置服务回调 **
实施意向服务
最后，我们需要实施 IntentService 类，以处理地理围栏切换（代码示例 7）。
代码示例 7。 实施 IntentService 类以处理地理围栏切换
总结
在本文中，我们介绍了如何将地图和地理围栏特性集成至 Android 商务应用。 这些特性可支持丰富的地理定位内容和基于强大定位功能的服务，并参照了应用中的已有案例。
参考文献
- Google Maps Android API V2
- 创建和监控地理围栏
关于作者
Miao Wei 是英特尔软件及服务事业部的软件工程师。 他目前负责英特尔? 凌动? 处理器大规模支持项目。
* 其他的名称和品牌可能是其他所有者的资产。
** 该示例源代码根据英特尔示例源代码许可协议发布
