Android 自定义 HorizontalScrollView 打造再多图片（控件）也不怕 OOM 的横向滑动效果

转载请标明出处：http://blog.csdn.net/lmj623565791/article/details/38140505

自从Gallery被谷歌废弃以后，Google推荐使用ViewPager和HorizontalScrollView来实现Gallery的效果。的确HorizontalScrollView可以实现Gallery的效果，但是HorizontalScrollView存在一个很大的问题，如果你仅是用来展示少量的图片，应该是没问题的，但是如果我希望HorizontalScrollView可以想ViewPager一样，既可以绑定数据集（动态改变图片），还能做到，不管多少图片都不会OOM（ViewPager内部一直初始化，回收，至多只保持2个View）。本篇博客首先介绍HorizontalScrollView的简单用法，然后会在此基础上进行扩展，自定义HorizontalScrollView实现我们上面提到的效果，类似一屏可以显示多个View的ViewPager，再多的图片也不怕OOM。

1、HorizontalScrollView的简单用法

HorizontalScrollView其实是FrameLayout的子类，所以内部只能有一个直接的子View。我们用来做Gallery效果，首选当然是LinearLayout，然后方向设置为水平。

1、布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"     >    <HorizontalScrollView        android:layout_width="wrap_content"        android:layout_height="150dp"        android:layout_gravity="center_vertical"        android:background="#AA444444"        android:scrollbars="none" >        <LinearLayout            android:id="@+id/id_gallery"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_gravity="center_vertical"            android:orientation="horizontal" >        </LinearLayout>    </HorizontalScrollView></LinearLayout>

很简单，就一个HorizontalScrollView内部有个水平方向的LinearLayout

MainActivity:

package com.example.zhy_horizontalscrollview;import android.app.Activity;import android.os.Bundle;import android.view.LayoutInflater;import android.view.View;import android.view.Window;import android.widget.ImageView;import android.widget.LinearLayout;import android.widget.TextView;public class MainActivity extends Activity{	private LinearLayout mGallery;	private int[] mImgIds;	private LayoutInflater mInflater;	@Override	protected void onCreate(Bundle savedInstanceState)	{		super.onCreate(savedInstanceState);		requestWindowFeature(Window.FEATURE_NO_TITLE);		setContentView(R.layout.activity_main);		mInflater = LayoutInflater.from(this);		initData();		initView();	}	private void initData()	{		mImgIds = new int[] { R.drawable.a, R.drawable.b, R.drawable.c,				R.drawable.d, R.drawable.e, R.drawable.f, R.drawable.g,				R.drawable.h, R.drawable.l };	}	private void initView()	{		mGallery = (LinearLayout) findViewById(R.id.id_gallery);		for (int i = 0; i < mImgIds.length; i++)		{						View view = mInflater.inflate(R.layout.activity_index_gallery_item,					mGallery, false);			ImageView img = (ImageView) view					.findViewById(R.id.id_index_gallery_item_image);			img.setImageResource(mImgIds[i]);			TextView txt = (TextView) view					.findViewById(R.id.id_index_gallery_item_text);			txt.setText("some info ");			mGallery.addView(view);		}	}}

很简单，我预先准备了一些图片直接放在了Drawble下，然后循环加入HorizontalScrollView的LinearLayout中即可，Item的布局就省了，后面会贴源码。

效果图：

效果还是不错的~如果只需要简单展示几张图片，直接用就可以了。

下面准备进入正题，HorizontalScrollView不管里面多少View都是不会回收的，当达到一定量的时候会发生OOM，下面介绍如何改写HorizontalScollView实现文章开始所说的效果。

2、自定义HorizontalScrollView

思想：

1、首先根据屏幕的大小和Item的大小，计算可以一个屏幕最多可以加载多少个Item，然后加载该数量Item。

2、当用户右滑（从右向左），滑动到一定距离时，加载下一张，删除第一张

3、当用户左滑（从左向右），滑动到一定距离时，加载上一张，删除最后一张

看下最后的效果图：

为了增加一定的趣味，做了一个类似上面的相册效果，支持拖动时自动变化，和点击变化~~是不是很赞~

1、首先看布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:background="@android:color/white"    android:orientation="vertical" >    <FrameLayout        android:layout_width="fill_parent"        android:layout_height="0dp"        android:layout_weight="1" >        <ImageView            android:id="@+id/id_content"            android:layout_width="fill_parent"            android:layout_height="fill_parent"            android:layout_gravity="center"            android:layout_margin="10dp"            android:scaleType="centerCrop"            android:src="@drawable/ic_launcher" />    </FrameLayout>    <com.example.zhy_horizontalscrollview.MyHorizontalScrollView        android:id="@+id/id_horizontalScrollView"        android:layout_width="wrap_content"        android:layout_height="150dp"        android:layout_gravity="bottom"        android:background="@android:color/white"        android:scrollbars="none" >        <LinearLayout            android:id="@+id/id_gallery"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_gravity="center_vertical"            android:orientation="horizontal" >        </LinearLayout>    </com.example.zhy_horizontalscrollview.MyHorizontalScrollView></LinearLayout>

没任何变化，除了把类名改成了我们自定义的类~

2、为了和国际接轨，我们也搞个Adapter，类似BaseAdapter

package com.example.zhy_horizontalscrollview;import java.util.List;import android.content.Context;import android.view.LayoutInflater;import android.view.View;import android.view.ViewGroup;import android.widget.BaseAdapter;import android.widget.ImageView;import android.widget.TextView;public class HorizontalScrollViewAdapter{	private Context mContext;	private LayoutInflater mInflater;	private List<Integer> mDatas;	public HorizontalScrollViewAdapter(Context context, List<Integer> mDatas)	{		this.mContext = context;		mInflater = LayoutInflater.from(context);		this.mDatas = mDatas;	}	public int getCount()	{		return mDatas.size();	}	public Object getItem(int position)	{		return mDatas.get(position);	}	public long getItemId(int position)	{		return position;	}	public View getView(int position, View convertView, ViewGroup parent)	{		ViewHolder viewHolder = null;		if (convertView == null)		{			viewHolder = new ViewHolder();			convertView = mInflater.inflate(					R.layout.activity_index_gallery_item, parent, false);			viewHolder.mImg = (ImageView) convertView					.findViewById(R.id.id_index_gallery_item_image);			viewHolder.mText = (TextView) convertView					.findViewById(R.id.id_index_gallery_item_text);			convertView.setTag(viewHolder);		} else		{			viewHolder = (ViewHolder) convertView.getTag();		}		viewHolder.mImg.setImageResource(mDatas.get(position));		viewHolder.mText.setText("some info ");		return convertView;	}	private class ViewHolder	{		ImageView mImg;		TextView mText;	}}

3、下面先看用法：

package com.example.zhy_horizontalscrollview;import java.util.ArrayList;import java.util.Arrays;import java.util.List;import android.app.Activity;import android.graphics.Color;import android.os.Bundle;import android.view.View;import android.view.Window;import android.widget.ImageView;import com.example.zhy_horizontalscrollview.MyHorizontalScrollView.CurrentImageChangeListener;import com.example.zhy_horizontalscrollview.MyHorizontalScrollView.OnItemClickListener;public class MainActivity extends Activity{	private MyHorizontalScrollView mHorizontalScrollView;	private HorizontalScrollViewAdapter mAdapter;	private ImageView mImg;	private List<Integer> mDatas = new ArrayList<Integer>(Arrays.asList(			R.drawable.a, R.drawable.b, R.drawable.c, R.drawable.d,			R.drawable.e, R.drawable.f, R.drawable.g, R.drawable.h,			R.drawable.l));	@Override	protected void onCreate(Bundle savedInstanceState)	{		super.onCreate(savedInstanceState);		requestWindowFeature(Window.FEATURE_NO_TITLE);		setContentView(R.layout.activity_main);		mImg = (ImageView) findViewById(R.id.id_content);		mHorizontalScrollView = (MyHorizontalScrollView) findViewById(R.id.id_horizontalScrollView);		mAdapter = new HorizontalScrollViewAdapter(this, mDatas);		//添加滚动回调		mHorizontalScrollView				.setCurrentImageChangeListener(new CurrentImageChangeListener()				{					@Override					public void onCurrentImgChanged(int position,							View viewIndicator)					{						mImg.setImageResource(mDatas.get(position));						viewIndicator.setBackgroundColor(Color								.parseColor("#AA024DA4"));					}				});		//添加点击回调		mHorizontalScrollView.setOnItemClickListener(new OnItemClickListener()		{			@Override			public void onClick(View view, int position)			{				mImg.setImageResource(mDatas.get(position));				view.setBackgroundColor(Color.parseColor("#AA024DA4"));			}		});		//设置适配器		mHorizontalScrollView.initDatas(mAdapter);	}}

用起来是不是有点像ListView，初始化数据适配器，然后设置数据适配器，然后就是设置各种回调~~

如果仅仅是一堆图片展示，类似商品切换，更见简单，就不需要设置滚动监听和点击监听了~

4、最后看自定义的MyHorizontalScrollView类

package com.example.zhy_horizontalscrollview;import java.util.HashMap;import java.util.Map;import android.content.Context;import android.graphics.Color;import android.util.AttributeSet;import android.util.DisplayMetrics;import android.util.Log;import android.view.MotionEvent;import android.view.View;import android.view.View.OnClickListener;import android.view.WindowManager;import android.widget.HorizontalScrollView;import android.widget.LinearLayout;public class MyHorizontalScrollView extends HorizontalScrollView implements		OnClickListener{	/**	 * 图片滚动时的回调接口	 * 	 * @author zhy	 * 	 */	public interface CurrentImageChangeListener	{		void onCurrentImgChanged(int position, View viewIndicator);	}	/**	 * 条目点击时的回调	 * 	 * @author zhy	 * 	 */	public interface OnItemClickListener	{		void onClick(View view, int pos);	}	private CurrentImageChangeListener mListener;	private OnItemClickListener mOnClickListener;	private static final String TAG = "MyHorizontalScrollView";	/**	 * HorizontalListView中的LinearLayout	 */	private LinearLayout mContainer;	/**	 * 子元素的宽度	 */	private int mChildWidth;	/**	 * 子元素的高度	 */	private int mChildHeight;	/**	 * 当前最后一张图片的index	 */	private int mCurrentIndex;	/**	 * 当前第一张图片的下标	 */	private int mFristIndex;	/**	 * 当前第一个View	 */	private View mFirstView;	/**	 * 数据适配器	 */	private HorizontalScrollViewAdapter mAdapter;	/**	 * 每屏幕最多显示的个数	 */	private int mCountOneScreen;	/**	 * 屏幕的宽度	 */	private int mScreenWitdh;	/**	 * 保存View与位置的键值对	 */	private Map<View, Integer> mViewPos = new HashMap<View, Integer>();	public MyHorizontalScrollView(Context context, AttributeSet attrs)	{		super(context, attrs);		// 获得屏幕宽度		WindowManager wm = (WindowManager) context				.getSystemService(Context.WINDOW_SERVICE);		DisplayMetrics outMetrics = new DisplayMetrics();		wm.getDefaultDisplay().getMetrics(outMetrics);		mScreenWitdh = outMetrics.widthPixels;	}	@Override	protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)	{		super.onMeasure(widthMeasureSpec, heightMeasureSpec);		mContainer = (LinearLayout) getChildAt(0);	}	/**	 * 加载下一张图片	 */	protected void loadNextImg()	{		// 数组边界值计算		if (mCurrentIndex == mAdapter.getCount() - 1)		{			return;		}		//移除第一张图片，且将水平滚动位置置0		scrollTo(0, 0);		mViewPos.remove(mContainer.getChildAt(0));		mContainer.removeViewAt(0);				//获取下一张图片，并且设置onclick事件，且加入容器中		View view = mAdapter.getView(++mCurrentIndex, null, mContainer);		view.setOnClickListener(this);		mContainer.addView(view);		mViewPos.put(view, mCurrentIndex);				//当前第一张图片小标		mFristIndex++;		//如果设置了滚动监听则触发		if (mListener != null)		{			notifyCurrentImgChanged();		}	}	/**	 * 加载前一张图片	 */	protected void loadPreImg()	{		//如果当前已经是第一张，则返回		if (mFristIndex == 0)			return;		//获得当前应该显示为第一张图片的下标		int index = mCurrentIndex - mCountOneScreen;		if (index >= 0)		{//			mContainer = (LinearLayout) getChildAt(0);			//移除最后一张			int oldViewPos = mContainer.getChildCount() - 1;			mViewPos.remove(mContainer.getChildAt(oldViewPos));			mContainer.removeViewAt(oldViewPos);						//将此View放入第一个位置			View view = mAdapter.getView(index, null, mContainer);			mViewPos.put(view, index);			mContainer.addView(view, 0);			view.setOnClickListener(this);			//水平滚动位置向左移动view的宽度个像素			scrollTo(mChildWidth, 0);			//当前位置--，当前第一个显示的下标--			mCurrentIndex--;			mFristIndex--;			//回调			if (mListener != null)			{				notifyCurrentImgChanged();			}		}	}	/**	 * 滑动时的回调	 */	public void notifyCurrentImgChanged()	{		//先清除所有的背景色，点击时会设置为蓝色		for (int i = 0; i < mContainer.getChildCount(); i++)		{			mContainer.getChildAt(i).setBackgroundColor(Color.WHITE);		}				mListener.onCurrentImgChanged(mFristIndex, mContainer.getChildAt(0));	}	/**	 * 初始化数据，设置数据适配器	 * 	 * @param mAdapter	 */	public void initDatas(HorizontalScrollViewAdapter mAdapter)	{		this.mAdapter = mAdapter;		mContainer = (LinearLayout) getChildAt(0);		// 获得适配器中第一个View		final View view = mAdapter.getView(0, null, mContainer);		mContainer.addView(view);		// 强制计算当前View的宽和高		if (mChildWidth == 0 && mChildHeight == 0)		{			int w = View.MeasureSpec.makeMeasureSpec(0,					View.MeasureSpec.UNSPECIFIED);			int h = View.MeasureSpec.makeMeasureSpec(0,					View.MeasureSpec.UNSPECIFIED);			view.measure(w, h);			mChildHeight = view.getMeasuredHeight();			mChildWidth = view.getMeasuredWidth();			Log.e(TAG, view.getMeasuredWidth() + "," + view.getMeasuredHeight());			mChildHeight = view.getMeasuredHeight();			// 计算每次加载多少个View			mCountOneScreen = (mScreenWitdh / mChildWidth == 0)?mScreenWitdh / mChildWidth+1:mScreenWitdh / mChildWidth+2;			Log.e(TAG, "mCountOneScreen = " + mCountOneScreen					+ " ,mChildWidth = " + mChildWidth);					}		//初始化第一屏幕的元素		initFirstScreenChildren(mCountOneScreen);	}	/**	 * 加载第一屏的View	 * 	 * @param mCountOneScreen	 */	public void initFirstScreenChildren(int mCountOneScreen)	{		mContainer = (LinearLayout) getChildAt(0);		mContainer.removeAllViews();		mViewPos.clear();		for (int i = 0; i < mCountOneScreen; i++)		{			View view = mAdapter.getView(i, null, mContainer);			view.setOnClickListener(this);			mContainer.addView(view);			mViewPos.put(view, i);			mCurrentIndex = i;		}		if (mListener != null)		{			notifyCurrentImgChanged();		}	}	@Override	public boolean onTouchEvent(MotionEvent ev)	{		switch (ev.getAction())		{		case MotionEvent.ACTION_MOVE://			Log.e(TAG, getScrollX() + "");			int scrollX = getScrollX();			// 如果当前scrollX为view的宽度，加载下一张，移除第一张			if (scrollX >= mChildWidth)			{				loadNextImg();			}			// 如果当前scrollX = 0， 往前设置一张，移除最后一张			if (scrollX == 0)			{				loadPreImg();			}			break;		}		return super.onTouchEvent(ev);	}	@Override	public void onClick(View v)	{		if (mOnClickListener != null)		{			for (int i = 0; i < mContainer.getChildCount(); i++)			{				mContainer.getChildAt(i).setBackgroundColor(Color.WHITE);			}			mOnClickListener.onClick(v, mViewPos.get(v));		}	}	public void setOnItemClickListener(OnItemClickListener mOnClickListener)	{		this.mOnClickListener = mOnClickListener;	}	public void setCurrentImageChangeListener(			CurrentImageChangeListener mListener)	{		this.mListener = mListener;	}}

首先，加载第一个Item，根据item的宽计算当前屏幕可以加载多少张图片，然后初始化第一屏的图片，接下来就是从写onTouchEvent，在其中监听用户的ACTION_MOVE，然后根据移动的距离加载前一张或者后一张，同时动态移除不可见的View，回收内存~~~~

代码中有个Map专门存储View和posion的，主要是为了给点击回调提供当前的View的位置，有点类似：Android 自定义 ViewPager 打造千变万化的图片切换效果里面的Map的巧妙用法~~

是不是完全实现了ViewPager和HorizontalScrollView的合体~~~HorizontalScrollView的效果，ViewPager的特性~~~~

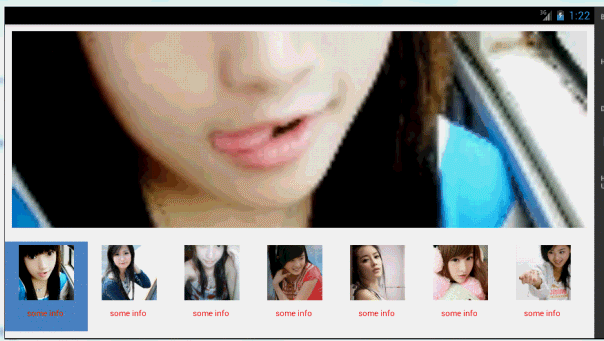

最后贴一下旋转屏幕后的效果图：

可以看出，不仅是做相册，还是图片轮播想过都是刚刚的！

如果你的项目中需要用到Gallery类似的效果，果断使用上例尝试吧~~

各位看官没事点个赞，留个言呗~

源码点击下载
