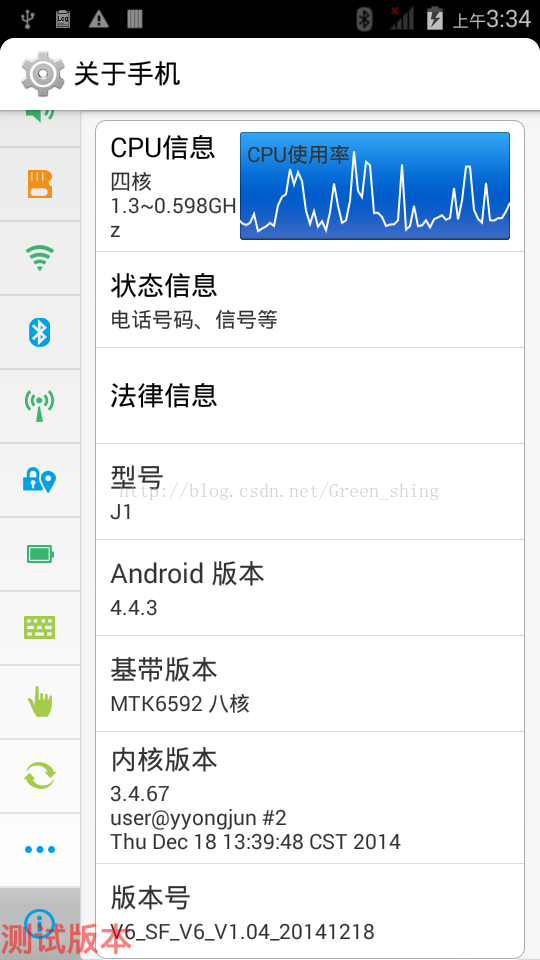

最近做一个效果：在手机设置里面“关于手机”里面添加一项来显示当前手机cpu使用率的曲线！其实现效果如下图所示：
上图关于手机的第一项就是我要实现的效果！今天来讲讲这个曲线的view（cpu_speedcurve_view）是如何实现的！
首先要注意以下几点：
（1）由于我设计的cpu_speedcurve_view不仅仅显示动态的曲线，还需要用textview显示一些cpu相关信息！所以，我选择cpu_speedcurve_view继承一个viewgroup，这里我选择的是FrameLayout
（3）曲线的怎么绘制？
这里我是在cpu_speedcurve_view的public void draw(Canvas canvas)里面用Canvas的drawPath来绘制的。具体代码如下：
public void draw(Canvas canvas) { super.draw(canvas); //mPaint.setColor(coordinateColor); //mPaint.setStrokeWidth(mStrokeSize*2); //canvas.drawPath(m_path_coordinate, mPaint); //canvas.clipRect(10, 10, 5, 5); if(flag_start){ if(m_path_0 == null && m_path_1 == null){ //Start_run_CpuTracker_to_show_curve(); }else{ mPaint.setColor(curveColor); mPaint.setStrokeWidth(mStrokeSize); if(m_path_0 != null){ // Log.d("speedcurve", "cpu_speedcurve_view draw (m_path != null) "); if(!m_path_0.isEmpty()){ canvas.drawPath(m_path_0, mPaint); } } if(m_path_1 != null){ // Log.d("speedcurve", "cpu_speedcurve_view draw (m_path != null) "); if(!m_path_1.isEmpty()){ canvas.drawPath(m_path_1, mPaint); } } } } } 从上面代码可以看到，这里居然有两个Path，从上面的效果图可以看出只是一条曲线呀！为什么这里有两个Path呢？ private Path m_path_0; private Path m_path_1;
的确我定义了两个Path，那是因为一个Path的曲线长度不是无线的，总是会溢出的！所以我就设计了两个曲线（Path），当m_path_0使用一段时间后，就启动另一个曲线m_path_1，使其重叠显示，直到m_path_1长度超过这个view显示的宽度时候，把m_path_0给清除掉。整个运行的机制就是这样反复。
（2）对于曲线的动态显示，我的办法是定义一个Handler定时的自动发送信息来更新cpu运行的数据，最后用invalidate();来刷新曲线：
private Handler mHandler = new Handler() { @Override public void handleMessage(Message msg) { switch (msg.what) { case 000: m_CpuTracker.update(); TotalCpuPercent = m_CpuTracker.getTotalCpuPercent(); int h = view_h - 2; //int CpuPercent_po = (int) (h * TotalCpuPercent); if(flag_num < 400){ if(m_path_0 == null){ m_path_0 = new Path(); m_path_0.moveTo(view_w+4, h - TotalCpuPercent); } if(flag_num > 200){ if(m_path_1 == null){ m_path_1 = new Path(); m_path_1.moveTo(view_w+4, h - TotalCpuPercent); } }else{ m_path_1 = null; } }else if(flag_num < 600){ m_path_0 = null; if(m_path_1 == null){ m_path_1 = new Path(); m_path_1.moveTo(view_w+4, h - TotalCpuPercent); } }else if(flag_num < 800){ if(m_path_0 == null){ m_path_0 = new Path(); m_path_0.moveTo(view_w+4, h - TotalCpuPercent); } }else{ flag_num = 0; } if(m_path_0 != null){ m_path_0.lineTo(view_w+4, h - TotalCpuPercent); matrix.setTranslate(-4,0); m_path_0.transform(matrix); } if(m_path_1 != null){ m_path_1.lineTo(view_w+4, h - TotalCpuPercent); matrix.setTranslate(-4,0); m_path_1.transform(matrix); } // Log.d("speedcurve", "cpu_speedcurve_view handleMessage msg.what=000 flag_num="+flag_num); // Log.d("speedcurve", "cpu_speedcurve_view handleMessage TotalCpuPercent="+TotalCpuPercent+"view_h="+view_h+"getCurCpuFreq()="+Cpu_info_manager.getCurCpuFreq()); if(flag_start){ mHandler.sendEmptyMessageDelayed(000,300); invalidate(); flag_num++; }else{ Stop_run_CpuTracker_to_show_curve(); } break; case 111: break; } } }; 从上面的代码可以知道：首先获取当前cpu使用的百分率，再通过这个百分率来计算出曲线高度！最后通过path的moveTo来完成曲线的绘制保存。（3）如何获取cpu的使用率呢？
用android提供的ProcessCpuTracker就可以了。
m_CpuTracker = new ProcessCpuTracker(false);实际上在ProcessCpuTracker里面就是在/proc/stat 去读取cpu的信息（user time /nice time/sys time/idle time/iowait time等）来计算出使用率的百分比的！
（4）最后记得 在这个里面 protected void onDetachedFromWindow()停止运行就可以了！
就这样问题就基本解决了！如果要实现如上的效果图的则需要定义一个PreferenceGroup：
PreferenceGroup mCPUStatusPref = (PreferenceGroup) findPreference("cpu_key"); mCPUStatusPref.setLayoutResource(R.layout.cpu_curve_preference); 在layout: cpu_curve_preference就可以布局成上面的效果了！<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="wrap_content" android:minHeight="85dip" android:gravity="center_vertical" android:paddingStart="@*android:dimen/preference_item_padding_side" android:paddingEnd="?android:attr/scrollbarSize" android:background="?android:attr/selectableItemBackground" android:paddingTop="6dip" android:paddingBottom="6dip"> <RelativeLayout android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_weight="1" android:paddingTop="6dip" android:paddingBottom="6dip"> <TextView android:id="@+android:id/title" android:text="@string/XunHu_Setting_Cpu_Info" android:layout_width="wrap_content" android:layout_height="wrap_content" android:singleLine="true" android:textAppearance="?android:attr/textAppearanceMedium" android:ellipsize="marquee" android:fadingEdge="horizontal" /> <TextView android:id="@android:id/summary" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/usage_type_cpu_foreground" android:layout_below="@android:id/title" android:layout_alignStart="@android:id/title" android:visibility="gone" android:textAppearance="?android:attr/textAppearanceSmall" android:textColor="?android:attr/textColorSecondary" android:maxLines="4" /> </RelativeLayout> <com.android.settings.widget.cpu_speedcurve_view android:layout_width="wrap_content" android:layout_height="match_parent" android:minWidth="180dip" android:background="@drawable/cpu_curve_bg" android:layout_marginBottom="8dip" android:layout_marginTop="8dip" > <TextView android:id="@+android:id/cpu_speedcurve_view_title" android:text="@string/XunHu_Setting_Cpu_Info_util" android:layout_width="wrap_content" android:layout_height="wrap_content" android:singleLine="true" android:ellipsize="marquee" android:fadingEdge="horizontal" /> </com.android.settings.widget.cpu_speedcurve_view></LinearLayout>
