基于Android2.3.5系统：JNI与HAL范例解析[一]

***************************************************************************************************************************

一：Android系统下JNI简介

       Android系统下的JNI的全称是：Java Native Interface (JNI)，JNI标准是java平台的一部分，它允许Java代码和其他语言写的代码进行交互。JNI 是本地编程接口，它使得在 Java 虚拟机 (VM) 内部运行的 Java 代码能够与用其它编程语言(如 C、C++ 和汇编语言)编写的应用程序和库进行交互操作。

二：为什么Java要推出JNI

       JNI在Android系统中有着广泛的应用。Android系统底层都是C/C++实现的，上层提供的API都是Java的，Java通过JNI调用底层的实现。

• Java世界虚拟机使用Native语言编写的，虚拟机运行在具体的平台上，虚拟机本身无法做到与平台无关，jni可以对java层屏蔽不同平台操作的差异，这样就能实现java本身平台无关特性。
• 适应已经用Native语言实现的技术。
• 一些效率的问题需要Native语言实现。

       在Java中使用JNI主要是为了以上几点而实现的，在Anroid中的API多媒体接口MediaPlayer类，其实底层通过JNI调用libmedia库。由于JNI的存在可以让我们重用很多已经存在C/C++的库，省去了重复开发的麻烦，并且可以利用很多开源的库（Android库中就有很多开源库，比如libjpeg，libpng等等），并且让我们开发的程序更有效率（C/C++代码发挥硬件最佳性能）。

三：Java中JNI调用过程

      在Java的世界里，JNI对于应用本身来说，可以看做一个代理模式，对于开始者来说，需要使用C/C++来实现一个代理程序来实际操作目标原生函数，Java程序中则是JVM通过加载并调用JNI程序间接地调用目标原生函数。其调用的示意图如下：

图一：Android下JNI调用过程（Load DLL，DLL根据不同的环境而定）

      Android系统Java下JNI程序开发的一般操作步骤如下：

• 编写JAVA中的调用类；
• 用javah生成C/C++原生函数的头文件；
• C/C++中调用需要的其他函数功能，实现原生函数；
• 将项目依赖的所有原生库和资源加到java项目的路径中；
• 生成JAVA程序；
• 发布JAVA应用和so库；

四：Android系统下JNI语法

         Android系统Java下的JNI对于应用本身来说，可以看做一个代理模式，对于开始者来说，需要使用C/C++来实现一个代理程序来实际操作目标原生函数，基本的数据类型转换，如下所示：

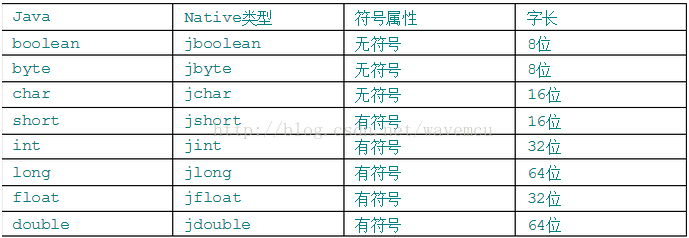

图二：基本数据类型转换表

       备注：符号属性是指在JNI环境下

       引用数据类型转换表，如下所示：

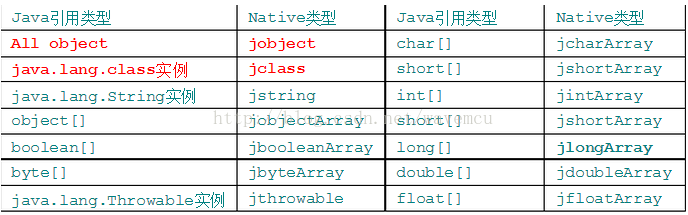

图三：引用数据类型转换表

五：Java下JNI注册函数

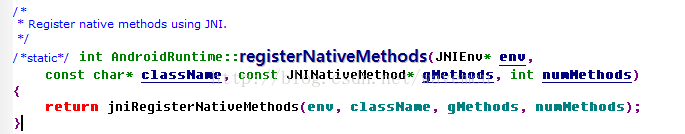

       Java下的JNI命名规则：JNI层需要将JAVA函数名称(包括包名)中的“.”换成“_”，用这种方式可以找到自己JNI层的路径以及文件。注册Native函数有两种方法：静态注册和动态注册。静态注册静态就是根据函数名来建立java和jni函数之间的关联，而且要求jni层函数的名字必须遵循特定的格式，其缺点在于：需要编译所有的java声明的类；javah生成的jni层函数特别长；初次调用native函数时要根据名字搜索对应的jni层函数来建立关联联系，这样影响效率。因此这里只详细的讲解动态注册的方式，Java native与JNI通过JNINativeMethod的结构来建立联系，其结构内容如下：

typedef struce {       const char* name;        //java中native函数的名字，不用携带包的路径      const char*signature;    //java函数的签名信息，用字符串表示，是参数类型和返回值类型的组合     void *fnptr;             //JNI层对应的函数指针，注意他是void*的类型。 } JNINativeMethod;

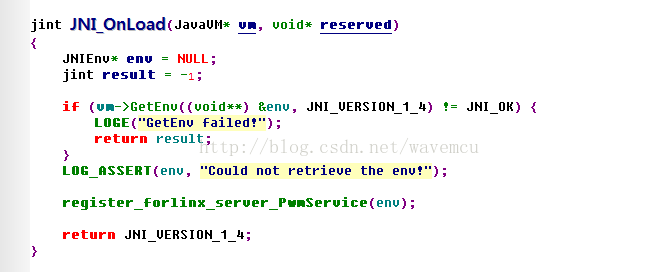

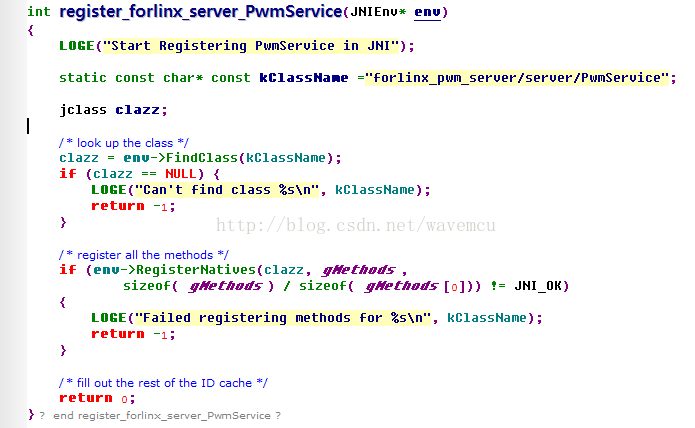

        在JNI_OnLoad函数中，会去调用register_forlinx_server_PwmService（）这个函数，而这个函数的定义如下所示：

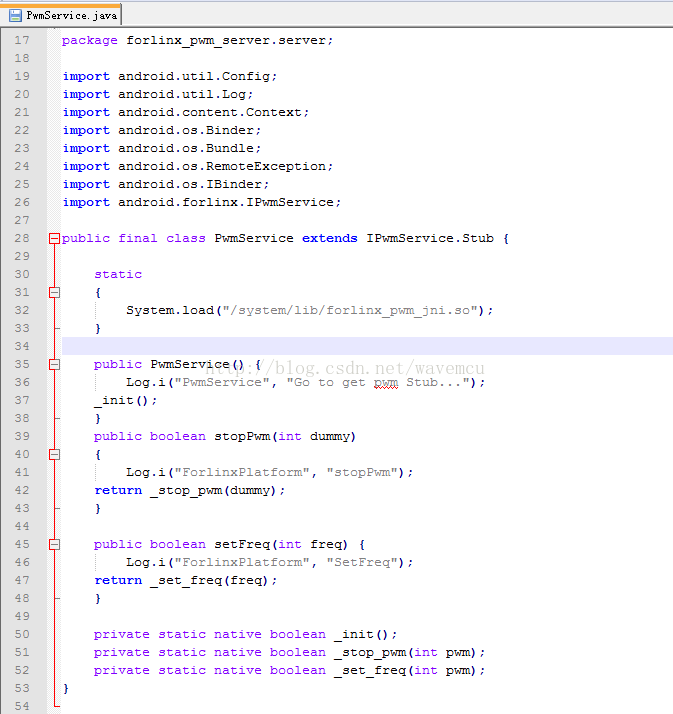

     一起来看看这行代码：static const char* const kClassName ="forlinx_pwm_server/server/PwmService";，就是通过kClassName找到相应的库的，而这个PwmService就是在Android2.3.5/frameworks\base\services\forlinx_pwm_server\server\PwmService.java文件，如下所示：

        也就是说Java层通过这种手段实现了Java层去调用C/C++层的库，这样就将Anroid底层给封装起来了，而在Android的JNI层会去调用Android的HAL层，而HAL层调用的就是Linux的驱动！！

六：JNI的垃圾回收
       Java中创建的对象最后由垃圾回收器来回收和释放内存的，而对于JNI，直接对对象进行引用后不会增加引用计数值，当从JNI返回后在JNI引用的对象有可能被垃圾回收器回收，而在JNI下面记录的指针有可能是野指针，为了解决此类问题，JNI规范提供如下三类引用:

• Local Refrence：本地引用，在JNI层函数中使用的非全局变量都是采用Local Refrence，它包含函数调用时传入的jobject和在JNI层函数中创建的jobject，其最大的特点是一旦JNI层函数返回，这些jobject就可能被垃圾回收了。
• Global Refrence：全局引用，这类引用如果程序不主动调用销毁接口将一直驻留在内存中。
• Weak Global Refrence：弱全局引用，在使用过程中有可能被释放，调用JNIEnv中IsSameObject函数来判断是否仍然存在。

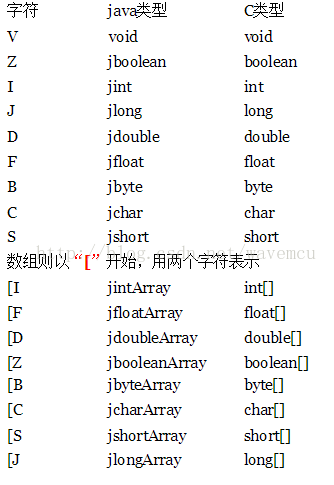

          Ljava/lang/String;    String     jstring          Ljava/net/Socket;     Socket     jobject
