本文将带大家去解读下安卓官方关于方向传感器数据,提供的新方法。熟悉手机传感器开发的朋友对这段代码一定不会陌生吧。
sm.registerListener(this,
sm.getDefaultSensor(Sensor.TYPE_ORIENTATION),
SensorManager.SENSOR_DELAY_NORMAL);
sm.registerListener(this,
sm.getDefaultSensor(Sensor.TYPE_GRAVITY),
在高版本的安卓中,Sensor.TYPE_ORIENTATION被画上了横线,那么我们鼠标放上去看下IDE提示是这样写的:The fieldSensor.TYPE_ORIENTATION is deprecated,意思是说这个方法已经被弃用了。当然随着版本的更新,老方法被弃用,自然会有更精确,更高效的方法来代替。那么新方法就是本文要重要介绍的。为了更好解释,首先从传感器基础开始讲起。
一、传感器基础知识
官方文档说的很清楚,Android平台支持三大类的传感器,它们分别是:
a.Motion sensors
b.Environmental sensors
c.Position sensors
从另一个角度划分,安卓的传感器又可以分为基于硬件的和基于软件的。基于硬件的传感器往往是通过物理组件去实现的,他们通常是通过去测量特殊环境的属性获取数据,比如:重力加速度、地磁场强度或方位角度的变化。而基于软件的传感器并不依赖物理设备,尽管它们是模仿基于硬件的传感器的。基于软件的传感器通常是通过一个或更多的硬件传感器获取数据,并且有时会调用虚拟传感器或人工传感器等等,线性加速度传感器和重力传感器就是基于软件传感器的例子。下面通过官方的一张图看看安卓平台支持的所有传感器类型:
使用传感器的话那么首先需要了解的必然是传感器API了,在Android中传感器类是通过Sensor类来表示的,它属于android.hardware包下的类,顾名思义,和硬件相关的类。传感器的API不复杂,包含3个类和一个接口,分别是:
SensorManager
Sensor
SensorEvent
SensorEventListener
根据官方文档的概述分别简单解释一下这4个API的用处:
SensorManager:可以通过这个类去创建一个传感器服务的实例,这个类提供的各种方法可以访问传感器列表、注册或解除注册传感器事件监听、获取方位信息等。
Sensor:用于创建一个特定的传感器实例,这个类提供的方法可以让你决定一个传感器的功能。
SensorEvent:系统会通过这个类创建一个传感器事件对象,提供了一个传感器的事件信息,包含一下内容,原生的传感器数据、触发传感器的事件类型、精确的数据以及事件发生的时间。
SensorEventListener:可以通过这个接口创建两个回调用法来接收传感器的事件通知,比如当传感器的值发生变化时。

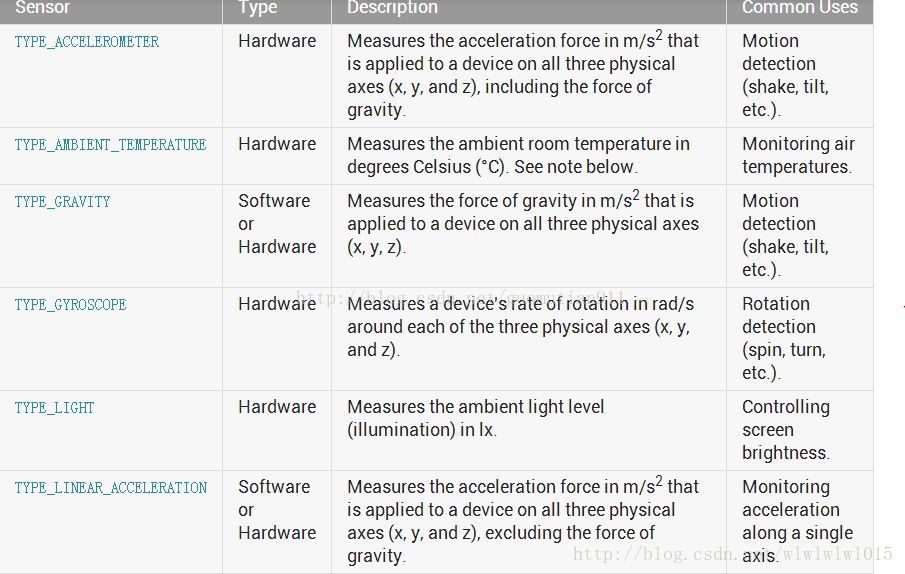

介绍了基础的分类之后,我们再看看传感器的可用性表格,不同的传感器在不同的Android版本之间是有差异的,比如有的在低版本可以用,但在高版本就被弃用,详细的数据依然看看官方的这张表格:
右上角标有1的是在Android1.5版本添加的,并且在Android2.3之后就无法使用。
右上角标有2的是已经过时的。
很明显,我们需要用到的方向传感器TYPE_ORIENTATION就已经过时了,后面再说用什么来替代它。
接着讲一下如何使用常用的传感器:
1. 实例化SensorManager
SensorManager mSensorManager = (SensorManager) getSystemService(Context.SENSOR_SERVICE);
2. 获取设备支持的全部Sensor的List
List<Sensor> deviceSensors = mSensorManager.getSensorList(Sensor.TYPE_ALL);
3. 下面就通过这两个方法看一下手机支持哪些传感器,并以列表数据展示出来,代码很简单:
package com.example.sensordemo;import java.util.ArrayList;import java.util.List;import android.app.Activity;import android.content.Context;import android.hardware.Sensor;import android.hardware.SensorManager;import android.os.Bundle;import android.widget.ArrayAdapter;import android.widget.ListView;public class MainActivity extends Activity { private SensorManager mSensorManager; private ListView sensorListView; private List<Sensor> sensorList; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); sensorListView = (ListView) findViewById(R.id.lv_all_sensors); // 实例化传感器管理者 mSensorManager = (SensorManager) getSystemService(Context.SENSOR_SERVICE); // 得到设置支持的所有传感器的List sensorList = mSensorManager.getSensorList(Sensor.TYPE_ALL); List<String> sensorNameList = new ArrayList<String>(); for (Sensor sensor : sensorList) { sensorNameList.add(sensor.getName()); } ArrayAdapter<String> adapter = new ArrayAdapter<String>(this, android.R.layout.simple_list_item_1, sensorNameList); sensorListView.setAdapter(adapter); }}

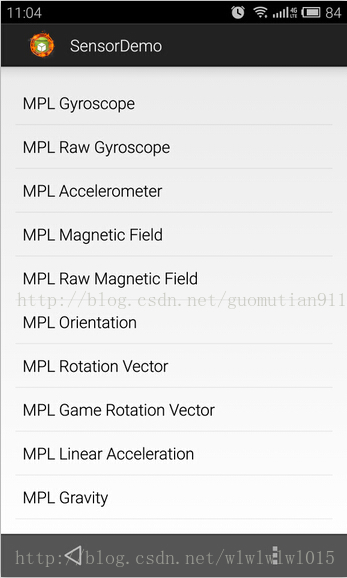

最后看一下真机的效果图:
了解了传感器的基础知识,下面就具体到我们要重点讲解的Orientation Sensor传感器。
三、OrientationSensor官方给的替代方法
安卓平台提供了2个传感器用于让我们判断设备的位置,分别是地磁场传感器(thegeomagnetic field sensor)和方向传感器(theorientation sensor)。关于OrientationSensor在官方文档中的概述里有这样一句话:
Theorientation sensor is software-based and derives its data from theaccelerometer and the geomagnetic field sensor.(方向传感器是基于软件的,并且它的数据是通过加速度传感器和磁场传感器共同获得的)
至于具体算法Android平台已经封装好了我们不必去关心实现,下面在了解方向传感器之前我们还需要了解一个重要的概念:传感器坐标系统(Sensor Coordinate System)。
在Android平台中,传感器框架通常是使用一个标准的三维坐标系去表示一个值的。以方向传感器为例,确定一个方向当然也需要一个三维坐标,毕竟我们的设备不可能永远水平端着吧,准确的说android给我们返回的方向值就是一个长度为3的float数组,包含三个方向的值。下面看一下官方提供的传感器API使用的坐标系统示意图:
仔细看一下这张图,不难发现,z是指向地心的方位角,x轴是仰俯角(由静止状态开始前后反转),y轴是翻转角(由静止状态开始左右反转)。下面切入正题,看看如何通过方向传感器API去获取方向。结合上面的图再看看官方提供的方向传感器事件的返回值:
这样就和上面提到的相吻合了,确实是通过一个长度为3的float数组去表示一个位置信息的,并且数组的第一个元素表示方位角(z轴),数组的第二个元素表示仰俯角(x轴),而数组的第三个元素表示翻转角(y轴),最后看看代码怎么写。
依旧参考官方文档Usingthe Orientation Sensor部分内容,首先是实例化一个方向传感器:
mOrientation = mSensorManager.getDefaultSensor(Sensor.TYPE_ORIENTATION);
虽然这样做没错,但是如果你在IDE中写了这样一行代码的话(API低版本可能不会提示),如文中开头说的,发现它已经过期了,但是没关系,我们先用这个看看,后面再介绍代替它的方法。
下面是创建一个自定义传感器事件监听接口:
class MySensorEventListener implements SensorEventListener { @Override public void onSensorChanged(SensorEvent event) { // TODO Auto-generated method stub float a = event.values[0]; azimuthAngle.setText(a + ""); float b = event.values[1]; pitchAngle.setText(b + ""); float c = event.values[2]; rollAngle.setText(c + ""); } @Override public void onAccuracyChanged(Sensor sensor, int accuracy) { // TODO Auto-generated method stub } }
最后通过SensorManager为Sensor注册监听即可:
mSensorManager.registerListener(new MySensorEventListener(), mOrientation, SensorManager.SENSOR_DELAY_NORMAL);

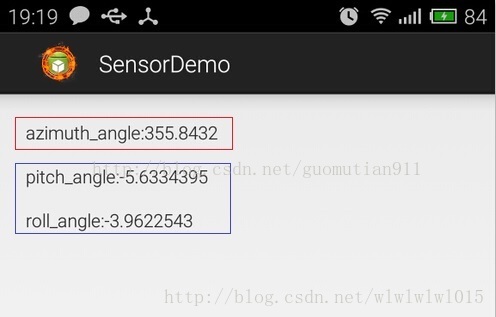

当设备位置发生变化时触发监听,界面上的值改变,由于模拟器无法演示传感器效果,就用真机截图看一下,这几个值无时无刻都在变化:
由于我在截图的时候手机是水平端平的,所以后两个值都接近于0,而第一个方位角就代表当前的方向了,好了,现在功能基本算实现了,那么现在就解决一下Sensor类的常量过期的问题。不难发现,在IDE中这行代码是这样的:
mOrientation= mSensorManager.getDefaultSensor(Sensor.TYPE_ORIENTATION);
既然过期了必定有新的东西去替代它,我们打开源代码可以看到这样的注释:
显而易见,官方推荐我们用SensorManager.getOrientation()这个方法去替代原来的TYPE_ORITNTATION。那我们继续在源码中看看这个方法:
public static float[] getOrientation(float[] R, float values[]) { /* * 4x4 (length=16) case: * / R[ 0] R[ 1] R[ 2] 0 \ * | R[ 4] R[ 5] R[ 6] 0 | * | R[ 8] R[ 9] R[10] 0 | * \ 0 0 0 1 / * * 3x3 (length=9) case: * / R[ 0] R[ 1] R[ 2] \ * | R[ 3] R[ 4] R[ 5] | * \ R[ 6] R[ 7] R[ 8] / * */ if (R.length == 9) { values[0] = (float)Math.atan2(R[1], R[4]); values[1] = (float)Math.asin(-R[7]); values[2] = (float)Math.atan2(-R[6], R[8]); } else { values[0] = (float)Math.atan2(R[1], R[5]); values[1] = (float)Math.asin(-R[9]); values[2] = (float)Math.atan2(-R[8], R[10]); } return values; }
再看一下这个方法的注释中的一句话:

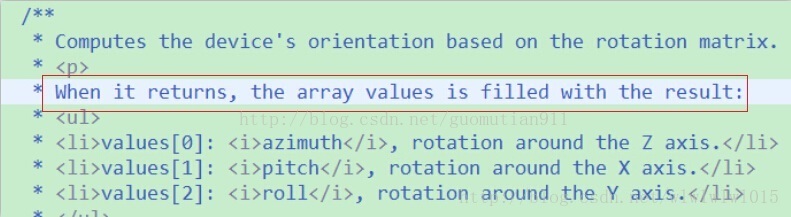

第一行讲了这个方法的作用,计算设备的方向基于旋转矩阵,这个旋转矩阵我们当成一种计算方向的算法就OK了,不必深究,下面再看我标出来的这句话,很明显说明了我们通常不需要这个方法的返回值,这个方法会根据参数R[ ]的数据填充values[ ]而后者就是我们想要的。既然不需要返回值,那么就是参数的问题了,这两个参数:float[ ] R 和 float[ ] values该怎么获取呢?继续看注释,首先是第一个参数R:
既然这个方法是基于旋转矩阵去计算方向,那么第一个参数R自然就表示一个旋转矩阵了,实际上它是用来保存磁场和加速度的数据的,根据注释我们可以发现让我们通过getRotationMatrix这个方法来填充这个参数R[ ],那我们就再去看看这个方法源码,依旧是SensorManager的一个静态方法:
public static boolean getRotationMatrix(float[] R, float[] I, float[] gravity, float[] geomagnetic) { // TODO: move this to native code for efficiency float Ax = gravity[0]; float Ay = gravity[1]; float Az = gravity[2]; final float Ex = geomagnetic[0]; final float Ey = geomagnetic[1]; final float Ez = geomagnetic[2]; float Hx = Ey*Az - Ez*Ay; float Hy = Ez*Ax - Ex*Az; float Hz = Ex*Ay - Ey*Ax; final float normH = (float)Math.sqrt(Hx*Hx + Hy*Hy + Hz*Hz); if (normH < 0.1f) { // device is close to free fall (or in space?), or close to // magnetic north pole. Typical values are > 100. return false; } final float invH = 1.0f / normH; Hx *= invH; Hy *= invH; Hz *= invH; final float invA = 1.0f / (float)Math.sqrt(Ax*Ax + Ay*Ay + Az*Az); Ax *= invA; Ay *= invA; Az *= invA; final float Mx = Ay*Hz - Az*Hy; final float My = Az*Hx - Ax*Hz; final float Mz = Ax*Hy - Ay*Hx; if (R != null) { if (R.length == 9) { R[0] = Hx; R[1] = Hy; R[2] = Hz; R[3] = Mx; R[4] = My; R[5] = Mz; R[6] = Ax; R[7] = Ay; R[8] = Az; } else if (R.length == 16) { R[0] = Hx; R[1] = Hy; R[2] = Hz; R[3] = 0; R[4] = Mx; R[5] = My; R[6] = Mz; R[7] = 0; R[8] = Ax; R[9] = Ay; R[10] = Az; R[11] = 0; R[12] = 0; R[13] = 0; R[14] = 0; R[15] = 1; } } if (I != null) { // compute the inclination matrix by projecting the geomagnetic // vector onto the Z (gravity) and X (horizontal component // of geomagnetic vector) axes. final float invE = 1.0f / (float)Math.sqrt(Ex*Ex + Ey*Ey + Ez*Ez); final float c = (Ex*Mx + Ey*My + Ez*Mz) * invE; final float s = (Ex*Ax + Ey*Ay + Ez*Az) * invE; if (I.length == 9) { I[0] = 1; I[1] = 0; I[2] = 0; I[3] = 0; I[4] = c; I[5] = s; I[6] = 0; I[7] =-s; I[8] = c; } else if (I.length == 16) { I[0] = 1; I[1] = 0; I[2] = 0; I[4] = 0; I[5] = c; I[6] = s; I[8] = 0; I[9] =-s; I[10]= c; I[3] = I[7] = I[11] = I[12] = I[13] = I[14] = 0; I[15] = 1; } } return true; }
依旧是4个参数,请观察30~41行之间的代码,不难发现这个旋转矩阵无非就是一个3*3或4*4的数组,再观察一下if语句块中的代码,不难发现给数组元素依次赋值,而这些值是从哪里来的呢?我们29行倒着看,直到第4行,不难发现其实最后的数据源是通过这个方法的后两个参数提供的,即:float[] gravity, float[]geomagnetic,老规矩,看看这两个参数的注释:
到这里应该就清晰了吧,分别是从加速度传感器和地磁场传感器获取的值,那么很明显,应当在监听中的回调方法onSensorChanged中去获取数据,同时也验证了上面的判断方向需要两个传感器的说法,分别是:加速度传感器(Sensor.TYPE_ACCELEROMETER)和地磁场传感器(TYPE_MAGNETIC_FIELD)。
说完了getRotationMatrix方法的后两个参数,那么前两个参数R和I又该如何定义呢?其实很简单,第一个参数R就是getOrientation()方法中需要填充的那个数组,大小是9。而第二个参数I是用于将磁场数据转换进实际的重力坐标系中的,一般默认设置为NULL即可。到这里关于方向传感器基本就已经介绍完毕,最后看一个完整的例子:
package com.example.sensordemo;import android.app.Activity;import android.content.Context;import android.hardware.Sensor;import android.hardware.SensorEvent;import android.hardware.SensorEventListener;import android.hardware.SensorManager;import android.os.Bundle;import android.util.Log;import android.widget.TextView;public class MainActivity extends Activity { private SensorManager mSensorManager; private Sensor accelerometer; // 加速度传感器 private Sensor magnetic; // 地磁场传感器 private TextView azimuthAngle; private float[] accelerometerValues = new float[3]; private float[] magneticFieldValues = new float[3]; private static final String TAG = "---MainActivity"; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); // 实例化传感器管理者 mSensorManager = (SensorManager) getSystemService(Context.SENSOR_SERVICE); // 初始化加速度传感器 accelerometer = mSensorManager .getDefaultSensor(Sensor.TYPE_ACCELEROMETER); // 初始化地磁场传感器 magnetic = mSensorManager.getDefaultSensor(Sensor.TYPE_MAGNETIC_FIELD); azimuthAngle = (TextView) findViewById(R.id.azimuth_angle_value); calculateOrientation(); } @Override protected void onResume() { // TODO Auto-generated method stub // 注册监听 mSensorManager.registerListener(new MySensorEventListener(), accelerometer, Sensor.TYPE_ACCELEROMETER); mSensorManager.registerListener(new MySensorEventListener(), magnetic, Sensor.TYPE_MAGNETIC_FIELD); super.onResume(); } @Override protected void onPause() { // TODO Auto-generated method stub // 解除注册 mSensorManager.unregisterListener(new MySensorEventListener()); super.onPause(); } // 计算方向 private void calculateOrientation() { float[] values = new float[3]; float[] R = new float[9]; SensorManager.getRotationMatrix(R, null, accelerometerValues, magneticFieldValues); SensorManager.getOrientation(R, values); values[0] = (float) Math.toDegrees(values[0]); Log.i(TAG, values[0] + ""); if (values[0] >= -5 && values[0] < 5) { azimuthAngle.setText("正北"); } else if (values[0] >= 5 && values[0] < 85) { // Log.i(TAG, "东北"); azimuthAngle.setText("东北"); } else if (values[0] >= 85 && values[0] <= 95) { // Log.i(TAG, "正东"); azimuthAngle.setText("正东"); } else if (values[0] >= 95 && values[0] < 175) { // Log.i(TAG, "东南"); azimuthAngle.setText("东南"); } else if ((values[0] >= 175 && values[0] <= 180) || (values[0]) >= -180 && values[0] < -175) { // Log.i(TAG, "正南"); azimuthAngle.setText("正南"); } else if (values[0] >= -175 && values[0] < -95) { // Log.i(TAG, "西南"); azimuthAngle.setText("西南"); } else if (values[0] >= -95 && values[0] < -85) { // Log.i(TAG, "正西"); azimuthAngle.setText("正西"); } else if (values[0] >= -85 && values[0] < -5) { // Log.i(TAG, "西北"); azimuthAngle.setText("西北"); } } class MySensorEventListener implements SensorEventListener { @Override public void onSensorChanged(SensorEvent event) { // TODO Auto-generated method stub if (event.sensor.getType() == Sensor.TYPE_ACCELEROMETER) { accelerometerValues = event.values; } if (event.sensor.getType() == Sensor.TYPE_MAGNETIC_FIELD) { magneticFieldValues = event.values; } calculateOrientation(); } @Override public void onAccuracyChanged(Sensor sensor, int accuracy) { // TODO Auto-generated method stub } }}
四、总结
本文详细介绍了官方提供的方向传感器新方法,对于具体的精度和效率的提升,本人没有进一步去比较,希望尝试过的朋友能和大家一起讨论下。后续工作会把两种方法对比结果补充进来~~~
