android布局Relative跟gridLayout-android学习之旅（十六）

Relative布局简介

相对布局的组件是由兄弟组件和父组价决定的，因此这种布局被称为相对布局。

属性设置介绍

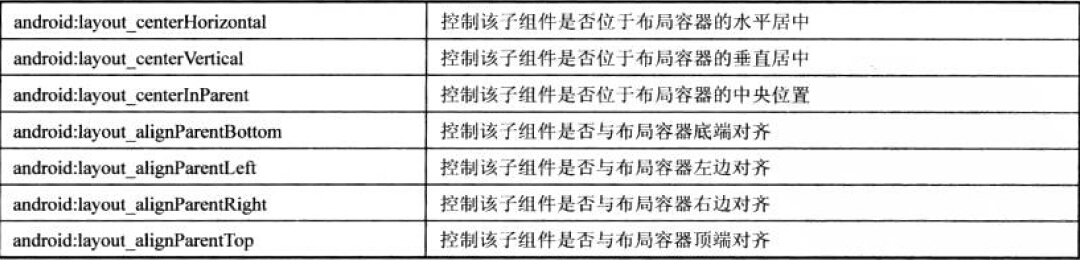

RelativeLayout.Layoutparam中只能设置为true和false的属性是：

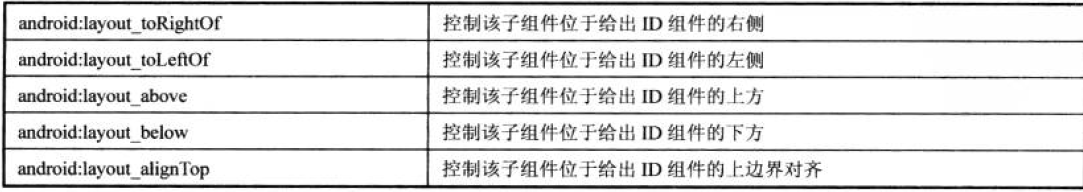

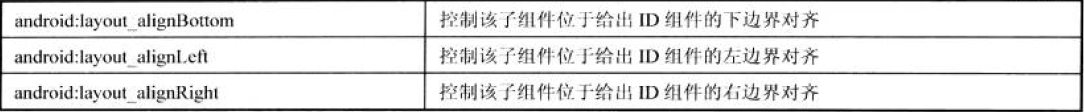

需要依赖其他组件Id设置的属性：


除此之外，RelativeLayout还可以使用viewGroup.MarginLayoutparams的属性。

梅花布局的实例

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent"    android:layout_height="match_parent" android:paddingLeft="@dimen/activity_horizontal_margin"    android:paddingRight="@dimen/activity_horizontal_margin"    android:paddingTop="@dimen/activity_vertical_margin"    android:paddingBottom="@dimen/activity_vertical_margin"    tools:context=".MainActivity"    android:orientation="vertical">   <RelativeLayout       android:layout_width="fill_parent"       android:layout_height="fill_parent">       <TextView           android:layout_width="wrap_content"           android:layout_height="wrap_content"           android:background="@drawable/ic_launcher"           android:id="@+id/view01"           android:layout_centerInParent="true"/>       <TextView       android:layout_width="wrap_content"       android:layout_height="wrap_content"       android:background="@drawable/ic_launcher"       android:layout_below="@id/view01"       android:layout_alignLeft="@id/view01"/>       <TextView           android:layout_width="wrap_content"           android:layout_height="wrap_content"           android:background="@drawable/ic_launcher"           android:layout_above="@id/view01"           android:layout_alignLeft="@id/view01"/>       <TextView           android:layout_width="wrap_content"           android:layout_height="wrap_content"           android:background="@drawable/ic_launcher"           android:layout_toLeftOf="@id/view01"           android:layout_alignTop="@id/view01"/>       <TextView           android:layout_width="wrap_content"           android:layout_height="wrap_content"           android:background="@drawable/ic_launcher"           android:layout_toRightOf="@id/view01"           android:layout_alignTop="@id/view01"/>       </RelativeLayout></LinearLayout>

表格布局

GridLayout是4.0以后才加入的布局，把这个空间分成rows*columns个格子，一个组件可以设置横跨多少列和多少行。

gridLayout的属性

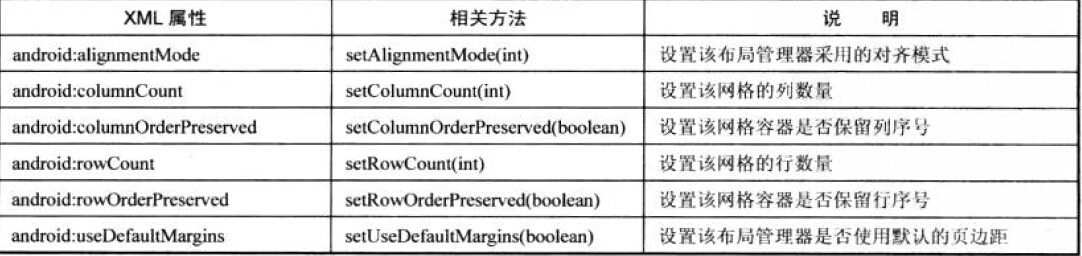

常用属性：

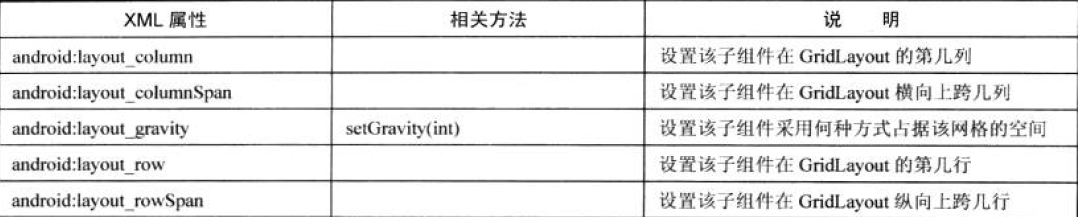

GridLayout.Layoutparam的属性：

计算器界面的实例

package peng.liu.testview;import android.annotation.TargetApi;import android.app.Activity;import android.os.Build;import android.os.Bundle;import android.os.Handler;import android.os.Message;import android.view.Gravity;import android.widget.Button;import android.widget.GridLayout;import android.widget.TextView;import java.util.Timer;import java.util.TimerTask;public class MainActivity extends Activity {    GridLayout grid = null;    String[] chars = new String[]{            "7","8","9","/",            "4","5","6","*",            "1","2","3","-",            ".","0","+","+"    };    @TargetApi(Build.VERSION_CODES.ICE_CREAM_SANDWICH)    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        grid = (GridLayout) findViewById(R.id.root);        for (int i=0;i<chars.length;i++){            Button button = new Button(this);            button.setText(chars[i]);            button.setTextSize(40);            GridLayout.Spec rowSpec = GridLayout.spec(i / 4 + 2);            GridLayout.Spec columnSpec = GridLayout.spec(i%4);            GridLayout.LayoutParams params = new GridLayout.LayoutParams(rowSpec,columnSpec);            params.setGravity(Gravity.FILL);            grid.addView(button,params);        }    }}

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent"    android:layout_height="match_parent" android:paddingLeft="@dimen/activity_horizontal_margin"    android:paddingRight="@dimen/activity_horizontal_margin"    android:paddingTop="@dimen/activity_vertical_margin"    android:paddingBottom="@dimen/activity_vertical_margin"    tools:context=".MainActivity"    android:orientation="vertical">   <GridLayout       android:layout_width="fill_parent"       android:layout_height="fill_parent"       android:id="@+id/root"       android:rowCount="6"       android:columnCount="4">       <TextView           android:layout_width="fill_parent"           android:layout_height="wrap_content"           android:layout_columnSpan="4"           android:layout_marginLeft="4px"           android:layout_marginRight="4px"           android:padding="5px"           android:textSize="50sp"           android:layout_gravity="right"           android:background="#eee"           android:textColor="#000"           android:text="0"           />       </GridLayout></LinearLayout>

效果图

绝对布局

因为绝对布局，需要亲自设置组件的x位置，和y位置，所以一定程度上已经过时了。

属性

android：layout_x：设置组件的z坐标
android:layout_y：设置组件的Y坐标
可以这么说相对布局已经过时了~

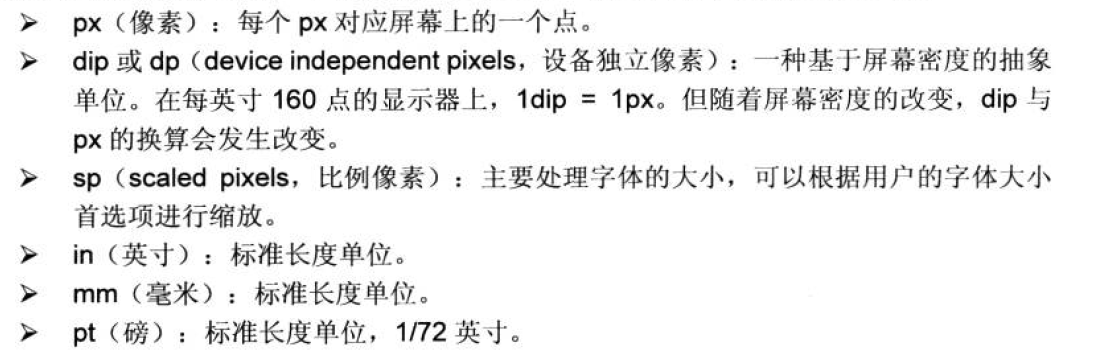

距离单位介绍
