android 自定义view，绘制与onTouchEvent事件（一）

绘制

构造方法

自定义view需要继承View类，重写两个构造方法

	//用在代码new该view对象，初始化	public MyView(Context context) {		super(context);		init();	}			//一般添加构造---》view放进布局，系统实例化	public MyView(Context context, AttributeSet attrs) {		super(context, attrs);		init();	}

Paint对象

绘制view需要使用Paint对象，相当于画笔。初始化需要给这个画笔设置一些属性。

对Paint实例化，注释写的很清楚了，有三个常用的初始化方法：

	private void init() {		paint=new Paint();		//设置画笔的颜色		paint.setColor(Color.GREEN);		//抗锯齿，画图质量提高		paint.setAntiAlias(true);		//设置画笔样式，空心		paint.setStyle(Style.STROKE);	}

重写onDraw()

常用图像绘制

要画图形，最起码要有三个对象：
1.颜色对象 Color
2.画笔对象 Paint
3.画布对象 Canvas

为了绘制自定义View，需要重写onDraw()方法，参数：（Canvas canvas）是个画布对象，就是在这个canvas绘制的。

以下展示了绘制矩形，圆形，文本，图片，直线，弧线的过程，其中弧线的绘制过程依赖于矩形，这个有点有别于其他的。

	//声明矩形对象（为了绘制弧线）	private RectF rectF;	@Override	protected void onDraw(Canvas canvas) {		super.onDraw(canvas);				rectF=new RectF(10, 10, 70, 60);//实例化矩形		//画矩形<span style="white-space:pre">		</span>//canvas.drawRect(10, 10, 70, 60, paint);两种方式，如果第一句没有声明RecF，就要按多个参数的构造方法绘制。<span style="white-space:pre">			</span>		canvas.drawRect(rectF, paint);				//画弧线		canvas.drawArc(rectF, 0, 290, true, paint);				//画圆：参数1、2：圆心的坐标     参数3：半径		canvas.drawCircle(100, 100, 30, paint);				//画图片<span style="white-space:pre">			</span>图片资源<span style="white-space:pre">					</span>图片左上角的坐标（X，Y）		canvas.drawBitmap(BitmapFactory.decodeResource(getResources(), R.drawable.ic_launcher), 200, 200, paint);				//画文本<span style="white-space:pre">	</span>文本左上角的坐标		canvas.drawText("nihaohao", 200, 300, paint);				//画线<span style="white-space:pre">	</span>起点坐标 重点坐标 paint对象		canvas.drawLine(205, 305, 255, 355, paint);	}

画<shape>对象

Shape对象的绘制

<shape xmlns:android="http://schemas.android.com/apk/res/android"     android:shape="oval">    <size android:width="60px"        android:height="60px"></size>    <stroke         android:color="#ff0000"        android:width="2px"></stroke>    <gradient        android:startColor="#ff0000"        android:centerColor="#00ff00"        android:endColor="#0000ff"></gradient></shape>

初始化方法初始drawable，这个get到的是一个Drawable对象

	private void init() {		drawable = getResources().getDrawable(R.drawable.cir);	}

ondraw（）方法里，注释已经很清楚了

	protected void onDraw(Canvas canvas) {		super.onDraw(canvas);		// 设置 drawable bounds 指定 x,y				Rect bounds = drawable.getBounds();		bounds.left = (int)x;		bounds.top = (int)y;		bounds.right = bounds.left + 60;//只是保证离边界有一定距离		bounds.bottom =bounds.top + 60;		drawable.setBounds(bounds);		//画到canvas上		drawable.draw(canvas);	}

画Bitmap对象

init（）方法里

bitmap=BitmapFactory.decodeResource(getResources(), R.drawable.ic_launcher);

onDraw（）方法里，需要注意的是，drawBitmap（）方法里传的参数，参数一：bitmap对象参数二：bitmap左上角x坐标参数三：bitmap左上角y坐标。所以如果想要坐标指定在图片中间，需要x-bitmap.getWidth()/2, y-bitmap.getHeight()/2。这样做的好处是：在onTouchEvent（）事件中，定义的x，y坐标可以定在图片中间，完成一定的手势动作。

canvas.drawBitmap(bitmap, x-bitmap.getWidth()/2, y-bitmap.getHeight()/2, paint);

还要注意：顺序不要反了。是在canvas（画布）上画，而不是这个canvas画别的对象。canvas都是处在一个被动的角度。

OnTouchEvent

这个方法响应了触摸屏幕发生的事件，包括按下、抬起、移动等等，都可以被监听到。

可以实现一定的拖动，绘图功能。通过event能get到这些动作和当前X,Y坐标等等。

public boolean onTouchEvent(MotionEvent event) {//这个方法里往往需要重绘界面，使用这个方法可以自动调用onDraw（）方法。（主线程）	invalidate();//非UI线程用	postInvalidate();	//使系统响应事件，返回true	return true；}

三种事件的判断和处理方式：

	public boolean onTouchEvent(MotionEvent event) {			//获取手指在屏幕上的坐标			float x = event.getX();		float y = event.getY();		//获取手指的操作--》按下、移动、松开		int action = event.getAction();		switch (action) {		case MotionEvent.ACTION_DOWN://按下			Log.i(TAG, "ACTION_DOWN");			break;					case MotionEvent.ACTION_MOVE://移动			Log.i(TAG, "ACTION_MOVE");			break;		case MotionEvent.ACTION_UP://松开			Log.i(TAG, "ACTION_UP");			break;		}		return true;	}

并且通过X，Y坐标可以判断滑动的方向，从而做出一些判断，可以响应动画，ScrollView的滑动等等，可以做的事情非常多。但是一些复杂的手势操作，需要用Android的Gesturedetector。例如双击、fling等较为复杂的手势。这个类过两天再总结。在处理触摸事件时，activity首先会响应onTouchEvent（）。

一个Demo：画板

public class WritePadView extends View{		//视图放置在布局中，，，实例化	public WritePadView(Context context, AttributeSet attrs) {		super(context, attrs);		init();	}		//代码new控件	public WritePadView(Context context) {		super(context);				init();	}	private void init() {		linesX=new ArrayList<ArrayList<Float>>();		linesY=new ArrayList<ArrayList<Float>>();				paint=new Paint();				//设置颜色		paint.setColor(Color.GREEN);				//设置抗锯齿		paint.setAntiAlias(true);				//设置画笔的样式		paint.setStyle(Style.FILL);			}	//绘制视图	@Override		protected void onDraw(Canvas canvas) {		super.onDraw(canvas);				for(int j=0;j<linesX.size();j++){			//连点成线    3			for(int i=0;i<linesX.get(j).size()-1;i++){				canvas.drawLine(linesX.get(j).get(i), linesY.get(j).get(i),linesX.get(j).get(i+1), linesY.get(j).get(i+1), paint);			}		}	}	/**两个集合--》记录手指的轨迹的点---》一个线段*/	private ArrayList<Float> xs , ys;	private Paint paint;		//装所有线段的集合	private List<ArrayList<Float>> linesX,linesY;		//手指触摸屏幕	@Override	public boolean onTouchEvent(MotionEvent event) {		//获取手指的位置		float x = event.getX();		float y = event.getY();				if(event.getAction()==MotionEvent.ACTION_DOWN){//按下--》一个新的线段开始了						xs=new ArrayList<Float>();			ys=new ArrayList<Float>();						linesX.add(xs);			linesY.add(ys);					}				//把手指的位置记录下来		xs.add(x);		ys.add(y);				//通知视图重绘制、		invalidate();		return true;	}}

自定义View加载到视图

在布局xml里，使用自定义视图要用包名.类名引用。

    <com.bless.myViewDemo.MyView        android:layout_width="wrap_content"        android:layout_height="wrap_content" />

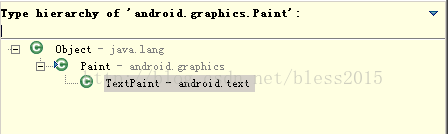

附Paint对象一些属性方法：

Paint:
void setARGB(int a, int r, int g, int b) 设置Paint对象颜色，参数一为alpha透明通道

void setAlpha(int a) 设置alpha不透明度，范围为0~255

void setAntiAlias(boolean aa) //是否抗锯齿

void setColor(int color) //设置颜色，这里Android内部定义的有Color类包含了一些常见颜色定义

void setFakeBoldText(boolean fakeBoldText) //设置伪粗体文本

void setLinearText(boolean linearText) //设置线性文本

PathEffect setPathEffect(PathEffect effect) //设置路径效果

Rasterizer setRasterizer(Rasterizer rasterizer) //设置光栅化

Shader setShader(Shader shader) //设置阴影

void setTextAlign(Paint.Align align) //设置文本对齐

void setTextScaleX(float scaleX) //设置文本缩放倍数，1.0f为原始

void setTextSize(float textSize) //设置字体大小

Typeface setTypeface(Typeface typeface) //设置字体，Typeface包含了字体的类型，粗细，还有倾斜、颜色等。

void setUnderlineText(boolean underlineText) //设置下划线

附Canvas属性

Canvas:
void drawRect(RectF rect, Paint paint) //绘制区域，参数一为RectF一个区域

void drawPath(Path path, Paint paint) //绘制一个路径，参数一为Path路径对象

void drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint) //贴图，参数一就是我们常规的Bitmap对象，参数二是源区域(这里是bitmap)，参数三是目标区域(应该在 canvas的位置和大小)，参数四是Paint画刷对象，因为用到了缩放和拉伸的可能，当原始Rect不等于目标Rect时性能将会有大幅损失。

void drawLine(float startX, float startY, float stopX, float stopY, Paint paint) //画线，参数一起始点的x轴位置，参数二起始点的y轴位置，参数三终点的x轴水平位置，参数四y轴垂直位置，最后一个参数为Paint画刷对象。

void drawPoint(float x, float y, Paint paint) //画点，参数一水平x轴，参数二垂直y轴，第三个参数为Paint对象。

void drawText(String text, float x, float y, Paint paint) //渲染文本，Canvas类除了上面的还可以描绘文字，参数一是String类型的文本，参数二x轴，参数三y轴，参数四是Paint对象。

void drawTextOnPath(String text, Path path, float hOffset, float vOffset, Paint paint) //在路径上绘制文本，相对于上面第二个参数是Path路径对象

附录的原博地址：http://blog.csdn.net/listening_music/article/details/6859229
