Android必知必会-使用shape打造drawable素材

前言

最近看到朋友制作的Android APP使用了极少的图片，但是图形却极其丰富，问了之后得知是使用shape绘制的，有很多优点。
下面是我整理的一些素材：

预览

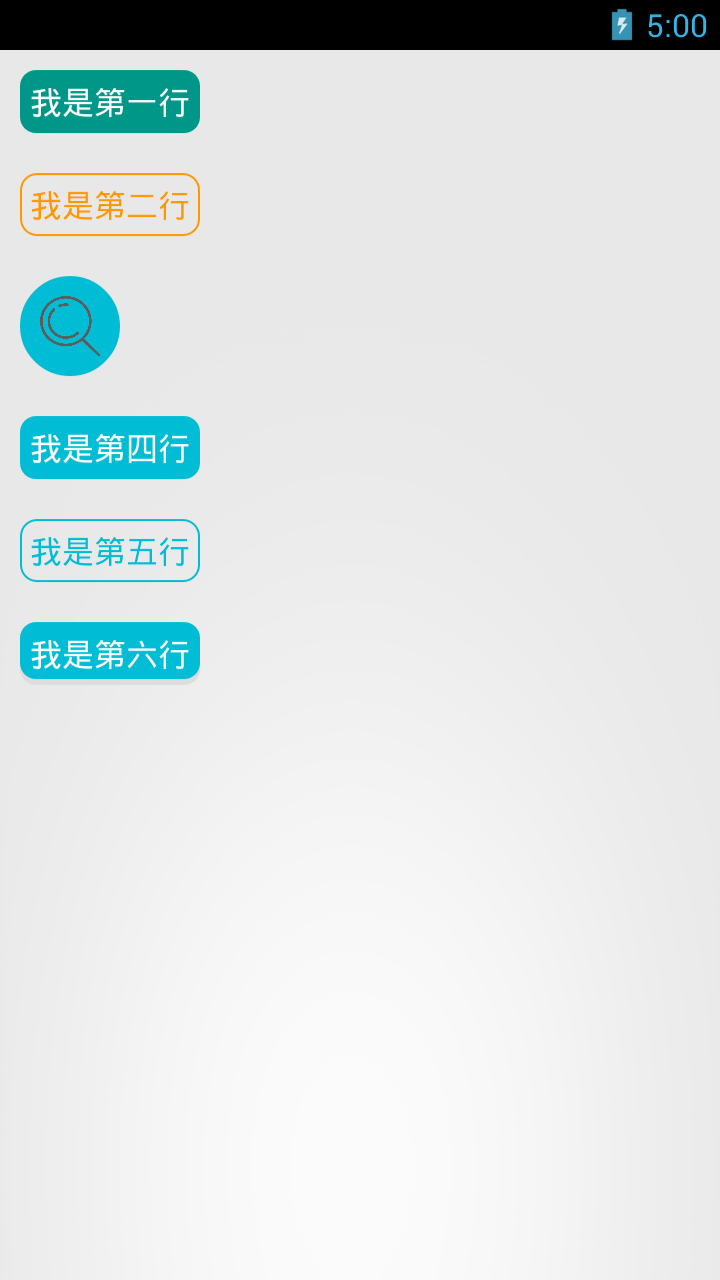

下面是图片预览：

代码

布局文件

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:orientation="vertical"    android:padding="10dp">    <TextView        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_marginBottom="20dp"        android:background="@drawable/s1"        android:padding="5dp"        android:text="@string/s1"        android:textColor="#fff"        android:textSize="16sp" />    <TextView        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_marginBottom="20dp"        android:background="@drawable/s2"        android:padding="5dp"        android:text="@string/s2"        android:textColor="#ff9800"        android:textSize="16sp" />    <ImageButton        android:layout_width="50dp"        android:layout_height="50dp"        android:layout_marginBottom="20dp"        android:background="@drawable/s3"        android:padding="10dp"        android:scaleType="fitXY"        android:src="@drawable/lsearch" />    <Button        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_marginBottom="20dp"        android:background="@drawable/s4"        android:padding="5dp"        android:text="@string/s4"        android:textColor="#fff"        android:textSize="16sp" />    <Button        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_marginBottom="20dp"        android:background="@drawable/s5"        android:padding="5dp"        android:text="@string/s5"        android:textColor="#00bcd4"        android:textSize="16sp" />    <Button        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_marginBottom="20dp"        android:background="@drawable/s6"        android:padding="5dp"        android:text="@string/s6"        android:textColor="#fff"        android:textSize="16sp" /></LinearLayout>

shape文件

绿色标签s1.xml：

<shape xmlns:android="http://schemas.android.com/apk/res/android" >    <solid android:color="#009688" />    <corners android:radius="8dp" /></shape>

橙色标签s2.xml：

<shape xmlns:android="http://schemas.android.com/apk/res/android" >    <solid android:color="#00000000" />    <corners android:radius="8dp" />    <stroke android:width="1dp" android:color="#ff9800" /></shape>

蓝色圆形按钮s3.xml：

<selector xmlns:android="http://schemas.android.com/apk/res/android">    <item android:state_pressed="true">        <shape android:shape="oval">            <solid android:color="#aa00bcd4" />        </shape>    </item>    <item android:state_focused="true">        <shape android:shape="oval">            <solid android:color="#aa00bcd4" />        </shape>    </item>    <item>        <shape android:shape="oval">            <solid android:color="#00bcd4" />        </shape>    </item></selector>

蓝色按钮s4.xml：

<selector xmlns:android="http://schemas.android.com/apk/res/android">    <item android:state_pressed="true">        <shape>            <solid android:color="#aa00bcd4" />            <corners android:radius="8dp" />        </shape>    </item>    <item android:state_focused="true">        <shape>            <solid android:color="#aa00bcd4" />            <corners android:radius="8dp" />        </shape>    </item>    <item>        <shape>            <solid android:color="#00bcd4" />            <corners android:radius="8dp" />        </shape>    </item></selector>

蓝色边框按钮s5.xml：

<selector xmlns:android="http://schemas.android.com/apk/res/android">    <item android:state_pressed="true">        <shape>            <solid android:color="#e3e3e3" />            <corners android:radius="8dp" />            <stroke android:width="1dp" android:color="#00bcd4" />        </shape>    </item>    <item android:state_focused="true">        <shape>            <solid android:color="#e3e3e3" />            <corners android:radius="8dp" />            <stroke android:width="1dp" android:color="#00bcd4" />        </shape>    </item>    <item>        <shape>            <solid android:color="#00000000" />            <corners android:radius="8dp" />            <stroke android:width="1dp" android:color="#00bcd4" />        </shape>    </item></selector>

蓝色带阴影按钮s6.xml：

<selector xmlns:android="http://schemas.android.com/apk/res/android">    <item android:state_pressed="true">        <layer-list>            <item android:top="3dp">                <shape>                    <solid android:color="#00bcd4" />                    <corners android:radius="8dp" />                </shape>            </item>        </layer-list>    </item>    <item android:state_focused="true">        <layer-list>            <item android:top="3dp">                <shape>                    <solid android:color="#00bcd4" />                    <corners android:radius="8dp" />                </shape>            </item>        </layer-list>    </item>    <item>        <layer-list>            <item>                <shape>                    <solid android:color="#dddddd" />                    <corners android:radius="8dp"/>                </shape>            </item>            <item android:bottom="3dp">                <shape>                    <solid android:color="#00bcd4" />                    <corners android:radius="8dp"/>                </shape>            </item>        </layer-list>    </item></selector>

参考

谷歌官方文档
qiita.com
