Android基础入门教程——2.2.5 GridLayout(格子布局)

热度:100   发布时间:2016-04-28 00:13:37.0
Android基础入门教程——2.2.5 GridLayout(网格布局)

Android基础入门教程——2.2.5 GridLayout(网格布局)

标签(空格分隔): Android基础入门教程


本节引言:

今天要介绍的布局是Android 4.0以后引入的一个新的布局,和前面所学的TableLayout(表格布局)
有点类似,不过他有很多前者没有的东西,也更加好用,

  • 可以自己设置布局中组件的排列方式
  • 可以自定义网格布局有多少行,多少列
  • 可以直接设置组件位于某行某列
  • 可以设置组件横跨几行或者几列

另外,除了上述内容外,本节还会给大家使用gridLayout时会遇到的问题,以及如何解决低版本
sdk如何使用GridLayout的方法!接下来就开始本节的课程吧!


1.相关属性总结图


2.使用实例:计算器布局的实现:

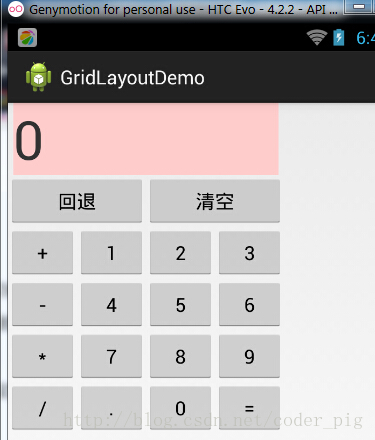

运行效果图:

实现代码:

<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:id="@+id/GridLayout1"    android:layout_width="wrap_content"    android:layout_height="wrap_content"    android:columnCount="4"    android:orientation="horizontal"    android:rowCount="6" >    <TextView        android:layout_columnSpan="4"        android:layout_gravity="fill"        android:layout_marginLeft="5dp"        android:layout_marginRight="5dp"        android:background="#FFCCCC"        android:text="0"        android:textSize="50sp" />    <Button        android:layout_columnSpan="2"        android:layout_gravity="fill"        android:text="回退" />    <Button        android:layout_columnSpan="2"        android:layout_gravity="fill"        android:text="清空" />    <Button android:text="+" />    <Button android:text="1" />    <Button android:text="2" />    <Button android:text="3" />    <Button android:text="-" />    <Button android:text="4" />    <Button android:text="5" />    <Button android:text="6" />    <Button android:text="*" />    <Button android:text="7" />    <Button android:text="8" />    <Button android:text="9" />    <Button android:text="/" />    <Button        android:layout_width="wrap_content"        android:text="." />    <Button android:text="0" />    <Button android:text="=" /></GridLayout>

代码解析:
代码很简单,只是回退与清楚按钮横跨两列,而其他的都是直接添加的,默认每个组件都是
占一行一列,另外还有一点要注意的:
我们通过:android:layout_rowSpanandroid:layout_columnSpan设置了组件横跨
多行或者多列的话,如果你要让组件填满横越过的行或列的话,需要添加下面这个属性:
android:layout_gravity = “fill”!!!就像这个计算机显示数字的部分!


3.用法归纳:

①GridLayout使用虚细线将布局划分为行,列和单元格,同时也支持在行,列上进行交错排列
②使用流程:

  • step 1:先定义组件的对其方式 android:orientation 水平或者竖直,设置多少行与多少列
  • step 2:设置组件所在的行或者列,记得是从0开始算的,不设置默认每个组件占一行一列
  • step 3:设置组件横跨几行或者几列;设置完毕后,需要在设置一个填充:android:layout_gravity = “fill”

4.使用GridLayout要注意的地方:

因为GirdLayout是4.0后才推出的,所以minSDK版本要改为14或者以上的版本,
不然写布局代码的时候,这玩意就会莫名其妙地出错,说找不到这个GridLayout,
当然,如果你要低版本兼容的话,就要看下面的内容了!


5.低版本sdk如何使用GridLayout:

解决方法很简单:只需要导入v7包的gridlayout包即可!
v7包一般在sdk下的:sdk\extras\android\support\v7\gridlayout目录下
如果你没有的话,也可以到这里下载:
gridlayout_v7_jay包下载: http://pan.baidu.com/s/1kTC2s3l
但是用的时候,标签却是这样写的:!!!
<android.support.v7.widget.GridLayout>


本节小结

关于GridLayout的介绍就到这里~

版权声明:本文为博主原创文章,未经博主允许不得转载。
