android自动化测试框架（1） uiautomator

热度：44   发布时间：2016-04-27 23:57:43.0
android自动化测试框架（一） uiautomator
Android自动化测试主要分为Monkeyrunner、Rubotium、UiAutomator、Monkey等。主要特点：
? ??1、Monkeyrunner：优点：操作最为简单，可以录制测试脚本，可视化操作；缺点：主要生成坐标的自动化操作，移植性不强，功能最为局限；
? ??2、Rubotium：主要针对某一个APK进行自动化测试，APK可以有源码，也可以没有源码，功能强大；缺点是针对APK操作，而且需要对APK重新签名（有工具），因此操作相对复杂；
? ??3、UiAutomator：优点：可以对所有操作进行自动化，可以跨app操作。操作简单；缺点：Android版本需要高于4.0，无法根据控件ID操作，相对来说功能较为局限，但也够用了；
? ??4、Monkey：准确来说，这不算是自动化测试，因为其只能产生随机的事件，无法按照既定的步骤操作；
? ? 由上面介绍可以有这样的结论：测试某个APK，可以选择Rubotium；测试过程可能涉及多个APK，选择UiAutomator；一些简单的测试，选择Monkeyrunner；
开始介绍uiautomator 框架
1.首先介绍UIAutomator测试框架的UI工具：uiautomatorviewer
uiautomatorviewer位于sdk/tools目录下，可以扫描、分析待测试应用界面，分析结果可以导出为xml与截图。通过该工具可以分析出UI控件的id,text，focusable等等各种属性，甚至布局上的层次关系。
windows下运行tools下的uiautomatorviewer.bat
liunx下运行./uiautomatorviewer? 启动该工具。

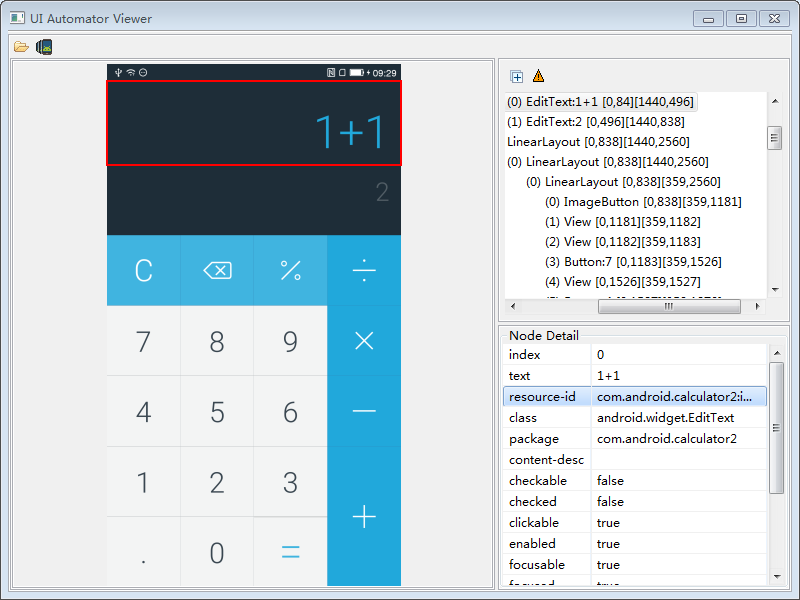

上图uiautomatorviewer的运行截图，左上角两个手机模样的图标点击后就会开始截图并分析UI组件，分析后的结果如下方所示， 左侧为手机当前画面截图，右侧上部为view控件的层次关系，下部为当前选中控件的各种信息。

2.介绍uiautomator

uiautomator是一个包含一套UI测试API，和支持运行测试程序的JAR包。该JAR包位于sdk/platforms/android-* /uiautomator.jar. 使用时需要注意自己的SDK版本需要大于16， SDK Tools版本需要大于21.Android版本需要高于4.0
3.例子介绍
下面用一个例子介绍uiautomator的使用。在该例子中我们将启动计算器程序并测试1+1的结果是否正确。 以Eclipse为例： 1.创建一个Java工程 File-->New-->Java Project 输入工程名称，例如CalculatorAutoTest. 点击Finish
2.添加必要的Jar包 在Project Explorer中右击刚刚创建的这个工程，选择 Properties-->Java build Path添加如下JAR包 a.选择Add library -->JUnit选择Junit4 b.选择Add External JARS, 选择sdk/platforms/android-*/目录下的uiautomator.jar和android.jar，路径中的*请使用自己以下载的最新版本。
3.File-->new-->Class创建一个新的文件，并确保该文件继承自UiAutomatorTestCase.
public class CalTest extends UiAutomatorTestCase {
}
编写测试用例，通常可以为一个测试用例编写一个单独的方法
package xzy.test.uiautomator;


import java.io.IOException;
import android.os.RemoteException;
import com.android.uiautomator.core.UiDevice;
import com.android.uiautomator.core.UiObject;
import com.android.uiautomator.core.UiObjectNotFoundException;
import com.android.uiautomator.core.UiSelector;
import com.android.uiautomator.testrunner.UiAutomatorTestCase;
//import org.junit.After;
//import org.junit.Before;
//import org.junit.Test;
//import static org.junit.Assert.*;


public class CalTest extends UiAutomatorTestCase {
??? [email protected]
??? public void testDemo() throws UiObjectNotFoundException, RemoteException {
??? ??? UiDevice device = getUiDevice();

??? ??? // wakeup

??? ??? device.wakeUp();
???????
??? ??? assertTrue("screenOn: can't wakeup", device.isScreenOn());

??? ??? // come back HOME
??????? System.out.print("########");
??? ??? device.pressHome();

??? ??? sleep(1000);
??? ???
??? ??? // running App

??? ??? try {

??? ??? Runtime.getRuntime().exec(

??? ??? "am start -n com.android.calculator2/.Calculator");

??? ??? } catch (IOException e) {

??? ??? // TODO Auto-generated catch block

??? ??? e.printStackTrace();

??? ??? }
??? ??? sleep(1000);

??? ??? UiObject oneButton = new UiObject(new UiSelector().resourceId("com.android.calculator2:id/digit1"));
??? ???
??? ??? //UiObject oneButton = new UiObject(new UiSelector().resourceId("com.android.calculator2:id/digit1"));
??? ??? //UiObject oneButton = new UiObject(new UiSelector().classNameMatches("android.widget.Button").text("1"));
??? ??? assertTrue("oneButton not found", oneButton.exists());
??? ??? //assertEquals(oneButton.getText(),"1");
??? ??? //assertEquals(oneButton.getText(),"one Button");
//"+"
??? ??? UiObject plusButton = new UiObject(new UiSelector().resourceId("com.android.calculator2:id/plus"));

??? ??? assertTrue("plusButton not found", plusButton.exists());
??? ??? System.out.print("aaaaaaa");


??? ??? sleep(100);

??? ??? UiObject equalButton = new UiObject(new UiSelector().resourceId("com.android.calculator2:id/equal"));

??? ??? assertTrue("equalButton not found", equalButton.exists());

??? ??? oneButton.click();

??? ??? sleep(100);

??? ??? plusButton.click();

??? ??? sleep(100);

??? ??? oneButton.click();

??? ??? equalButton.click();

??? ??? sleep(100);

??? ??? UiObject switcher = new UiObject(new UiSelector().resourceId("com.android.calculator2:id/formula"));

??? ??? //UiObject result = switcher.getChild(new UiSelector().index(0));

??? ??? //System.out.print("text is :" + result.getText());
??? ??? System.out.print("text is :" + switcher.getText());
??? ??? assertTrue("result != 2", switcher.getText().equals("2"));
??? ??? //assertTrue("result != 2", result.getText().equals("2"));
??? }


}
------------------------------------------------------------------------------------------------------------------
小插曲：
例子中有assertTrue方法判断，我就自动添加import junit的
import static org.junit.Assert.*; 在执行ant build 报错。注释掉就可以正常build，但不知道为什么不用import assert，之后百度得知
?
创建uiautomator?测试案例
uiautomator?测试案例（Test?case）需要继承至UiAutomatorTestCase?类。而UiAutomatorTestCase?类继承至junit.framework.TestCase类，所以可以用JUnit的Assert类来比较测试结果
需要要在单独import static org.junit.Assert.*;
--------------------------------------------------------------------------------------------------------------------------------------------
4.生产build 文件编译测试用例 uiautomator的编译工具是Ant,在编译之前我们先要生成build.xml,生成方法如下：
<android-sdk>/tools/android create uitest-project -n <name> -t 1 -p <path>

说明一下各个参数的作用，如果已经将android sdk的路径配置到了系统的path中，输入命令“android create uitest-project”就可以查看到相应的帮助

?-n --name??? : Project name.? 就是在eclipse中创建的项目的名字。

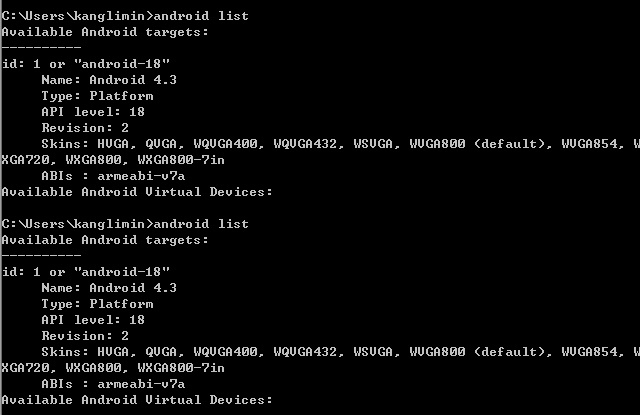

-t --target? : Target ID of the new project. [required]?? 这个id是本机上android targets的id，可以通过命令 “android list”来查询，得到如下图的结果，选择android-17以上版本前面所对应的id
我本地路径：D:\Android\adt-bundle-windows-x86-20130917.467161976\adt-bundle-windows-x86-20130917\sdk\tools
D:\Android\adt-bundle-windows-x86-20130917.467161976\adt-bundle-windows-x86-20130917\sdk\tools>android create uitest-project -n UiAutomator -t 1 -p D:\workspace\CalculatorAutoTest
从eclipse中可以看到有3个新增加的文件 build.xml ? local.properties ? project.properties
5.生产jar文件
在eclipse 中的build.xml 文件上右键（或者到该工程目录下执行 ant build），运行ant build 提示
Buildfile: D:\workspace\CalculatorAutoTest\build.xml
-check-env:
?[checkenv] Android SDK Tools Revision 22.2.1
?[checkenv] Installed at D:\Android\adt-bundle-windows-x86-20130917.467161976\adt-bundle-windows-x86-20130917\sdk
-build-setup:
[getbuildtools] Using latest Build Tools: 18.1.0
???? [echo] Resolving Build Target for CalculatorAutoTest...
[getuitarget] Project Target:?? Android 4.3
[getuitarget] API level:??????? 18
???? [echo] ----------
???? [echo] Creating output directories if needed...
-pre-compile:
compile:
??? [javac] Compiling 1 source file to D:\workspace\CalculatorAutoTest\bin\classes
??? [javac] 警告: [options] 源值1.5已过时, 将在未来所有发行版中删除
??? [javac] 警告: [options] 目标值1.5已过时, 将在未来所有发行版中删除
??? [javac] 警告: [options] 要隐藏有关已过时选项的警告, 请使用 -Xlint:-options。
??? [javac] 3 个警告
-post-compile:
-dex:
????? [dex] input: D:\workspace\CalculatorAutoTest\bin\classes
????? [dex] Found Deleted Target File
????? [dex] Converting compiled files and external libraries into D:\workspace\CalculatorAutoTest\bin\classes.dex...
-post-dex:
-jar:
????? [jar] Building jar: D:\workspace\CalculatorAutoTest\bin\CalculatorAutoTest.jar
-post-jar:
build:
BUILD SUCCESSFUL
Total time: 2 seconds
可见生产一个 路径为：[jar] Building jar: D:\workspace\CalculatorAutoTest\bin\CalculatorAutoTest.jar
下面还需要将这个jar文件拷贝到手机的 /data/local/tmp/ 目录中，拷贝操作可以通过一下命令实现：
C:\Users\kanglimin>adb push D:\workspace\CalculatorAutoTest\bin\CalculatorAutoTest.jar /data/local/tmp
运行jar
C:\Users\kanglimin>adb shell uiautomator runtest CalculatorAutoTest.jar -c xzy.test.uiautomator.CalTest
运行结果：
108 KB/s (1889 bytes in 0.017s)

C:\Users\kanglimin>adb shell uiautomator runtest CalculatorAutoTest.jar -c xzy.
est.uiautomator.CalTest
INSTRUMENTATION_STATUS: numtests=1
INSTRUMENTATION_STATUS: stream=
xzy.test.uiautomator.CalTest:
INSTRUMENTATION_STATUS: id=UiAutomatorTestRunner
INSTRUMENTATION_STATUS: test=testDemo
INSTRUMENTATION_STATUS: class=xzy.test.uiautomator.CalTest
INSTRUMENTATION_STATUS: current=1
INSTRUMENTATION_STATUS_CODE: 1
########aaaaaaatext is :2INSTRUMENTATION_STATUS: numtests=1
INSTRUMENTATION_STATUS: stream=.
INSTRUMENTATION_STATUS: id=UiAutomatorTestRunner
INSTRUMENTATION_STATUS: test=testDemo
INSTRUMENTATION_STATUS: class=xzy.test.uiautomator.CalTest
INSTRUMENTATION_STATUS: current=1
INSTRUMENTATION_STATUS_CODE: 0
INSTRUMENTATION_STATUS: stream=
Test results for WatcherResultPrinter=.
Time: 7.192

OK (1 test)


?
?
?
?
?
?
?
?
?
?
?
?
?
