最简单的基于FFmpeg的移动端例子附件:SDL Android HelloWorld
本文记录一个安卓平台下SDL的例子。该例子读取并显示了一张BMP图片,通过该例子可以了解SDL在安卓平台下的使用。本文中使用的SDL版本为2.0。

Android程序SDL2类库使用说明

简单记录一下Android程序使用SDL2类库的方法。这部分的信息可以参考SDL2源代码目录中的README-android.txt文件。SDL2使用的步骤可以分为以下步骤:


(1)配置Android工程

a) 新建Android工程

可以直接使用SDL2源代码目录中的android-project工程,也可以自己新建工程。如果自己新建工程,则需要拷贝android-project工程中src目录下的SDLActivity.java文件。该文件中的SDLActivity定义比较长,目前还没有研究过。

b) 拷贝SDL2源代码
将SDL2源代码目录中下列内容拷贝至Android工程的jni目录下:
src目录
include目录
Android.mk

(2)编译C语言代码

a) 编写C语言代码

在Android工程的jni目录下新建C语言文件并编写调用SDL2的代码。在这里需要注意C语言代码的主函数名称和命令行程序是一样的,依然是“main(int argc, char *argv[])”。

b) 修改Android.mk文件

在Android.mk文件后面追加一段代码,用来编译一个libSDL2main.so的库。该库可以调用自己的C语言程序。在这里需要注意,“libSDL2main”这个名称是可以随意起的,但是要和SDLActivity中LoadLibrary()函数中的库名称相对应(默认名称应该是libmain.so)。代码内容如下所示。

#libSDL2main=======================================# Lei Xiaohuainclude $(CLEAR_VARS)LOCAL_MODULE := SDL2mainSDL_PATH := ./LOCAL_C_INCLUDES := $(LOCAL_PATH)/$(SDL_PATH)/include# Add your application source files here...LOCAL_SRC_FILES := $(SDL_PATH)/src/main/android/SDL_android_main.c \	$(SDL_PATH)/src/simplest_showbmp.cLOCAL_SHARED_LIBRARIES := SDL2LOCAL_LDLIBS := -lGLESv1_CM -lGLESv2 -lloginclude $(BUILD_SHARED_LIBRARY)

PS:上述代码修改自SDL2源代码目录中android-project工程的jni\src目录下的Android.mk文件。

c) 编写Application.mk文件(可选)
Application.mk中的APP_ABI设定了编译后库文件支持的指令集,默认使用“armeabi”,这里使用默认值就可以了。
d) 运行ndk-build
编写完C语言代码和Android.mk之后就可以运行ndk-build命令进行编译了。ndk-build命令运行成功后,会在根目录下的“libs/armeabi”目录中生成2个库文件:
libSDL2.so
libSDL2main.so
接下来就可以在Android手机或者虚拟机上对整个Android工程进行测试了。

源代码

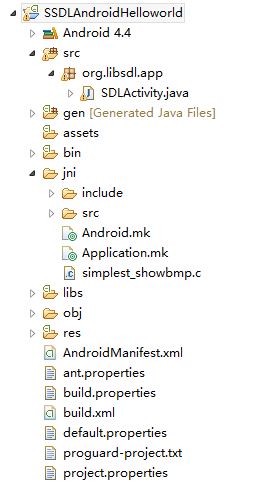

项目的目录结构如图所示。Java源代码位于src目录,而C代码位于jni目录。


Android程序Java端代码位于src\org\libsdl\app\SDLActivity.java。该Activity取自于SDL2源代码目录中的android-project工程,在这里不再记录。

jni目录中的src和include文件夹分别是SDL2的源代码目录中的src文件夹和include文件夹。

C语言端源代码位于jni/simplest_showbmp.c,如下所示。该源代码读取了存储卡中的一张test.bmp文件,并显示出来。

/** * 移植SDL到安卓平台的HelloWorld程序 * Simplest SDL Android Helloworld * * 雷霄骅 Lei Xiaohua * [email protected] * 中国传媒大学/数字电视技术 * Communication University of China / Digital TV Technology * http://blog.csdn.net/leixiaohua1020 * * * 本程序是移植SDL到安卓平台的最简单程序。它可以读取并显示一张BMP图片。 * * This software is the simplest program transplant SDL2 to Android platform. * It shows a BMP file on the screen. */#ifdef __ANDROID__#include <jni.h>#include <android/log.h>#define LOGI(...) __android_log_print(ANDROID_LOG_INFO , "(^_^)", __VA_ARGS__)#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR , "(^_^)", __VA_ARGS__)#else#define LOGE(format, ...)  printf("(>_<) " format "\n", ##__VA_ARGS__)#define LOGI(format, ...)  printf("(^_^) " format "\n", ##__VA_ARGS__)#endif#include "SDL.h"#include "SDL_log.h"#include "SDL_main.h"int main(int argc, char *argv[]) {	struct SDL_Window *window = NULL;	struct SDL_Renderer *render = NULL;	struct SDL_Surface *bmp = NULL;	struct SDL_Texture *texture = NULL;    char *filepath = "/storage/emulated/0/test.bmp";    if (SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO | SDL_INIT_TIMER) == -1) {        LOGE("SDL_Init failed %s", SDL_GetError());    }    window = SDL_CreateWindow("SDL HelloWorld!", 100, 100, 640, 480,            SDL_WINDOW_SHOWN);    if (window == NULL) {        LOGE("SDL_CreateWindow failed  %s", SDL_GetError());    }    render = SDL_CreateRenderer(window, -1,            SDL_RENDERER_ACCELERATED | SDL_RENDERER_PRESENTVSYNC);    if (render == NULL) {        LOGE("SDL_CreateRenderer failed  %s", SDL_GetError());    }    bmp = SDL_LoadBMP(filepath);    if (bmp == NULL) {        LOGE("SDL_LoadBMP failed: %s", SDL_GetError());    }    texture = SDL_CreateTextureFromSurface(render, bmp);    SDL_FreeSurface(bmp);    SDL_RenderClear(render);    SDL_RenderCopy(render, texture, NULL, NULL);    SDL_RenderPresent(render);    SDL_Delay(10000);    SDL_DestroyTexture(texture);    SDL_DestroyRenderer(render);    SDL_DestroyWindow(window);    //Quit SDL    SDL_Quit();    return 0;}

Android.mk文件位于jni/Android.mk,如下所示。
LOCAL_PATH := $(call my-dir)############################# SDL shared library############################include $(CLEAR_VARS)LOCAL_MODULE := SDL2LOCAL_C_INCLUDES := $(LOCAL_PATH)/includeLOCAL_EXPORT_C_INCLUDES := $(LOCAL_C_INCLUDES)LOCAL_SRC_FILES := \	$(subst $(LOCAL_PATH)/,, \	$(wildcard $(LOCAL_PATH)/src/*.c) \	$(wildcard $(LOCAL_PATH)/src/audio/*.c) \	$(wildcard $(LOCAL_PATH)/src/audio/android/*.c) \	$(wildcard $(LOCAL_PATH)/src/audio/dummy/*.c) \	$(LOCAL_PATH)/src/atomic/SDL_atomic.c \	$(LOCAL_PATH)/src/atomic/SDL_spinlock.c.arm \	$(wildcard $(LOCAL_PATH)/src/core/android/*.c) \	$(wildcard $(LOCAL_PATH)/src/cpuinfo/*.c) \	$(wildcard $(LOCAL_PATH)/src/dynapi/*.c) \	$(wildcard $(LOCAL_PATH)/src/events/*.c) \	$(wildcard $(LOCAL_PATH)/src/file/*.c) \	$(wildcard $(LOCAL_PATH)/src/haptic/*.c) \	$(wildcard $(LOCAL_PATH)/src/haptic/dummy/*.c) \	$(wildcard $(LOCAL_PATH)/src/joystick/*.c) \	$(wildcard $(LOCAL_PATH)/src/joystick/android/*.c) \	$(wildcard $(LOCAL_PATH)/src/loadso/dlopen/*.c) \	$(wildcard $(LOCAL_PATH)/src/power/*.c) \	$(wildcard $(LOCAL_PATH)/src/power/android/*.c) \	$(wildcard $(LOCAL_PATH)/src/filesystem/dummy/*.c) \	$(wildcard $(LOCAL_PATH)/src/render/*.c) \	$(wildcard $(LOCAL_PATH)/src/render/*/*.c) \	$(wildcard $(LOCAL_PATH)/src/stdlib/*.c) \	$(wildcard $(LOCAL_PATH)/src/thread/*.c) \	$(wildcard $(LOCAL_PATH)/src/thread/pthread/*.c) \	$(wildcard $(LOCAL_PATH)/src/timer/*.c) \	$(wildcard $(LOCAL_PATH)/src/timer/unix/*.c) \	$(wildcard $(LOCAL_PATH)/src/video/*.c) \	$(wildcard $(LOCAL_PATH)/src/video/android/*.c) \    $(wildcard $(LOCAL_PATH)/src/test/*.c))LOCAL_CFLAGS += -DGL_GLEXT_PROTOTYPESLOCAL_LDLIBS := -ldl -lGLESv1_CM -lGLESv2 -llog -landroidinclude $(BUILD_SHARED_LIBRARY)############################# SDL static library############################LOCAL_MODULE := SDL2_staticLOCAL_MODULE_FILENAME := libSDL2LOCAL_SRC_FILES += $(LOCAL_PATH)/src/main/android/SDL_android_main.cLOCAL_LDLIBS := LOCAL_EXPORT_LDLIBS := -Wl,--undefined=Java_org_libsdl_app_SDLActivity_nativeInit -ldl -lGLESv1_CM -lGLESv2 -llog -landroidinclude $(BUILD_STATIC_LIBRARY)#libSDL2main=======================================# Lei Xiaohuainclude $(CLEAR_VARS)LOCAL_MODULE := SDL2mainSDL_PATH := ./LOCAL_C_INCLUDES := $(LOCAL_PATH)/$(SDL_PATH)/include# Add your application source files here...LOCAL_SRC_FILES := $(SDL_PATH)/src/main/android/SDL_android_main.c \	$(SDL_PATH)/simplest_showbmp.cLOCAL_SHARED_LIBRARIES := SDL2LOCAL_LDLIBS := -lGLESv1_CM -lGLESv2 -lloginclude $(BUILD_SHARED_LIBRARY)

运行结果

App在手机上运行后的结果如下图所示。可以看出App读取了test.bmp文件并且显示出来。

注意需要把BMP文件拷贝至存储卡相应的目录中。程序默认情况下会读取根目录下的“test.bmp”文件。



下载


simplest ffmpeg mobile

项目主页

Github:https://github.com/leixiaohua1020/simplest_ffmpeg_mobile

开源中国:https://git.oschina.net/leixiaohua1020/simplest_ffmpeg_mobile


CSDN工程下载地址:http://download.csdn.net/detail/leixiaohua1020/8924391


本解决方案包含了使用FFmpeg在移动端处理多媒体的各种例子:
[Android]
simplest_android_player: 基于安卓接口的视频播放器
simplest_ffmpeg_android_helloworld: 安卓平台下基于FFmpeg的HelloWorld程序
simplest_ffmpeg_android_decoder: 安卓平台下最简单的基于FFmpeg的视频解码器
simplest_ffmpeg_android_decoder_onelib: 安卓平台下最简单的基于FFmpeg的视频解码器-单库版
simplest_ffmpeg_android_streamer: 安卓平台下最简单的基于FFmpeg的推流器
simplest_ffmpeg_android_transcoder: 安卓平台下移植的FFmpeg命令行工具
simplest_sdl_android_helloworld: 移植SDL到安卓平台的最简单程序
[IOS]
simplest_ios_player: 基于IOS接口的视频播放器
simplest_ffmpeg_ios_helloworld: IOS平台下基于FFmpeg的HelloWorld程序
simplest_ffmpeg_ios_decoder: IOS平台下最简单的基于FFmpeg的视频解码器
simplest_ffmpeg_ios_streamer: IOS平台下最简单的基于FFmpeg的推流器
simplest_ffmpeg_ios_transcoder: IOS平台下移植的ffmpeg.c命令行工具
simplest_sdl_ios_helloworld: 移植SDL到IOS平台的最简单程序
