Android基础入门教程——8.1.2 Android中的13种Drawable小结 Part 2

标签（空格分隔）： Android基础入门教程

本节引言：

本节我们继续来学习Android中的Drawable资源，上一节我们学习了：
ColorDrawable；NinePatchDrawable；
ShapeDrawable；GradientDrawable！这四个Drawable~
而本节我们继续来学习接下来的五个Drawable，他们分别是：
BitmapDrawable；InsertDrawable；ClipDrawable；
RotateDrawable；AnimationDrawable!

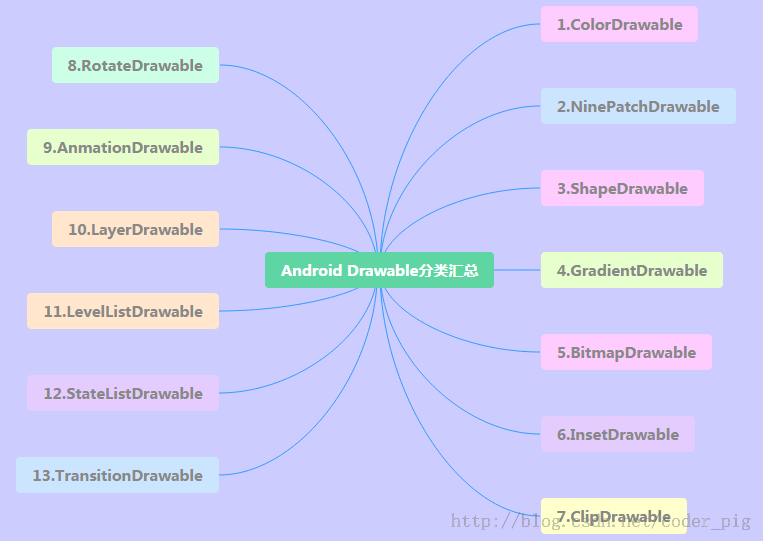

还是贴下13种Drawable的导图：

好的，开始本节内容~

1.BitmapDrawable

对Bitmap的一种封装,可以设置它包装的bitmap在BitmapDrawable区域中的绘制方式,有:
平铺填充,拉伸填或保持图片原始大小!以<bitmap>为根节点!
可选属性如下：

src:图片资源~

antialias:是否支持抗锯齿

filter:是否支持位图过滤,支持的话可以是图批判显示时比较光滑

dither:是否对位图进行抖动处理

gravity:若位图比容器小,可以设置位图在容器中的相对位置

tileMode:指定图片平铺填充容器的模式,设置这个的话,gravity属性会被忽略,有以下可选值:
disabled(整个图案拉伸平铺),clamp(原图大小),
repeat(平铺),mirror(镜像平铺)

对应的效果图：

①XML定义BitmapDrawable:

<?xml version="1.0" encoding="utf-8"?>  <bitmap xmlns:android="http://schemas.android.com/apk/res/android"      android:dither="true"      android:src="@drawable/ic_launcher"      android:tileMode="mirror" />

②实现相同效果的Java代码:

BitmapDrawable bitDrawable = new BitmapDrawable(bitmap);  bitDrawable.setDither(true);  bitDrawable.setTileModeXY(TileMode.MIRROR,TileMode.MIRROR);

2.InsetDrawable

表示把一个Drawable嵌入到另外一个Drawable的内部，并且在内部留一些间距,
类似与Drawable的padding属性,但padding表示的是Drawable的内容与Drawable本身的边距!
而InsetDrawable表示的是两个Drawable与容器之间的边距,当控件需要的**背景比实际的边框
小的时候**,比较适合使用InsetDrawable,比如使用这个可以解决我们自定义Dialog与屏幕之间
的一个间距问题,相信做过的朋友都知道,即使我们设置了layout_margin的话也是没用的,这个
时候就可以用到这个InsetDrawable了!只需为InsetDrawable设置一个insetXxx设置不同
方向的边距,然后为设置为Dialog的背景即可！

3.ClipDrawable

Clip可以译为剪的意思,我们可以把ClipDrawable理解为从位图上剪下一个部分;
Android中的进度条就是使用ClipDrawable来实现的,他根据设置level的值来决定剪切
区域的大小,根节点是<clip>

相关属性如下：

clipOrietntion:设置剪切的方向,可以设置水平和竖直2个方向

gravity:从那个位置开始裁剪

drawable:引用的drawable资源,为空的话需要有一个Drawable类型的子节点
ps:这个Drawable类型的子节点:就是在

<?xml version="1.0" encoding="utf-8"?><clip xmlns:android="http://schemas.android.com/apk/res/android"    android:clipOrientation="horizontal"    android:drawable="@mipmap/ic_bg_meizi"    android:gravity="left" />

②在activity_main主布局文件中设置一个ImageView,将src设置为clipDrawable!
记住是src哦,如果你写成了blackground的话可是会报空指针的哦!!!!

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:orientation="vertical">    <ImageView        android:id="@+id/img_show"        android:layout_width="match_parent"        android:layout_height="match_parent"        android:src="@drawable/clip_bg" /></LinearLayout>

③MainActivity.java通过setLevel设置截取区域大小:

public class MainActivity extends AppCompatActivity {    private ImageView img_show;    private ClipDrawable cd;    private Handler handler = new Handler() {        @Override        public void handleMessage(Message msg) {            if (msg.what == 0x123) {                cd.setLevel(cd.getLevel() + 500);            }        }    };    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        img_show = (ImageView) findViewById(R.id.img_show);        // 核心实现代码        cd = (ClipDrawable) img_show.getDrawable();        final Timer timer = new Timer();        timer.schedule(new TimerTask() {            @Override            public void run() {                handler.sendEmptyMessage(0x123);                if (cd.getLevel() >= 10000) {                    timer.cancel();                }            }        }, 0, 300);    }}

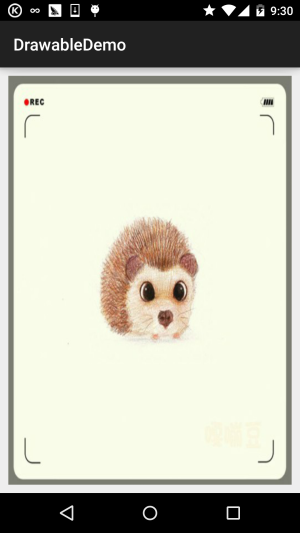

好的，有点意思，妹子图别问我拿，百度上一堆哈~

4.RotateDrawable

用来对Drawable进行旋转,也是通过setLevel来控制旋转的,最大值也是:10000

相关属性如下：

fromDegrees:起始的角度,,对应最低的level值,默认为0

toDegrees:结束角度,对应最高的level值,默认360

pivotX:设置参照点的x坐标,取值为0~1,默认是50%,即0.5

pivotY:设置参照点的Y坐标,取值为0~1,默认是50%,即0.5
ps:如果出现旋转图片显示不完全的话可以修改上述两个值解决!

drawable:设置位图资源

visible:设置drawable是否可见!

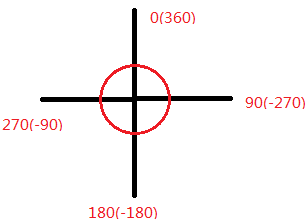

角度图如下：

使用示例：

运行效果图：

代码实现：

在第三点的clipDrawable上做一点点修改即可!

①定义一个rotateDrawable资源文件:

<?xml version="1.0" encoding="utf-8"?><rotate xmlns:android="http://schemas.android.com/apk/res/android"    android:drawable="@mipmap/ic_launcher"    android:fromDegrees="-180"    android:pivotX="50%"    android:pivotY="50%" />

②activity_main.xml中修改下src指向上述drawable即可,MainActivity只需要把ClipDrawable
改成rotateDrawable即可!

public class MainActivity extends AppCompatActivity {    private ImageView img_show;    private RotateDrawable cd;    private Handler handler = new Handler() {        @Override        public void handleMessage(Message msg) {            if (msg.what == 0x123) {                if (cd.getLevel() >= 10000)                    Toast.makeText(MainActivity.this, "转完了~",                            Toast.LENGTH_LONG).show();                cd.setLevel(cd.getLevel() + 400);            }        }    };    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        img_show = (ImageView) findViewById(R.id.img_show);        // 核心实现代码        cd = (RotateDrawable) img_show.getDrawable();        final Timer timer = new Timer();        timer.schedule(new TimerTask() {            @Override            public void run() {                handler.sendEmptyMessage(0x123);                if (cd.getLevel() >= 10000) {                    timer.cancel();                }            }        }, 0, 100);    }}

5.AnimationDrawable

本节最后一个Drawable，AnimationDrawable是用来实现Android中帧动画的,就是把一系列的
Drawable，按照一定得顺序一帧帧地播放；Android中动画比较丰富,有传统补间动画,平移,
缩放等等效果,但是这里我们仅仅介绍这个AnimationDrawable实现帧动画,关于alpha,scale,
translate,rotate等,后续在动画章节再进行详细的介绍~
我们这里使用<animation-list>作为根节点

相关属性方法:

oneshot:设置是否循环播放,false为循环播放!!!
duration:帧间隔时间,通常我们会设置为300毫秒
我们获得AniamtionDrawable实例后，需要调用它的start()方法播放动画，另外要注意
在OnCreate()方法中调用的话,是没有任何效果的,因为View还没完成初始化,我们可以
用简单的handler来延迟播放动画!当然还有其他的方法,可见下述链接:
Android AnimationDrawable运行的几种方式
使用AnimationDrawable来实现帧动画真的是非常方便的~

使用示例：

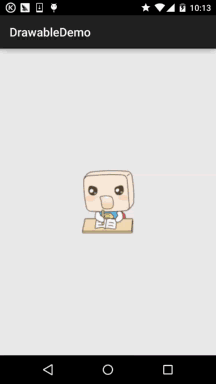

运行效果图：

代码实现：

①先定义一个AnimationDrawable的xml资源文件:

<?xml version="1.0" encoding="utf-8"?><animation-list xmlns:android="http://schemas.android.com/apk/res/android"    android:oneshot="false">    <item        android:drawable="@mipmap/ic_pull_to_refresh_loading01"        android:duration="100" />    <item        android:drawable="@mipmap/ic_pull_to_refresh_loading02"        android:duration="100" />    <item        android:drawable="@mipmap/ic_pull_to_refresh_loading03"        android:duration="100" />    <item        android:drawable="@mipmap/ic_pull_to_refresh_loading04"        android:duration="100" />    <item        android:drawable="@mipmap/ic_pull_to_refresh_loading05"        android:duration="100" />    <item        android:drawable="@mipmap/ic_pull_to_refresh_loading06"        android:duration="100" /></animation-list>

②activity_main.xml设置下src,然后MainActivity中:

public class MainActivity extends AppCompatActivity {    private ImageView img_show;    private AnimationDrawable ad;    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        img_show = (ImageView) findViewById(R.id.img_show);        // 核心实现代码        ad = (AnimationDrawable) img_show.getDrawable();        Handler handler = new Handler();        handler.postDelayed(new Runnable() {            @Override            public void run() {                ad.start();            }        }, 300);    }}

嘿嘿，超简单有木有，以后在一些需要用到帧动画的地方，直接上AnimationDrawable，
当然，只适合于不需要进行控制的帧动画，比如上面这个就是超表下拉刷新时候的进度条素材
做成的一个简单帧动画！根据自己的需求自行拓展~

本节小结：

本节又介绍了另外的五个Drawable，很有趣是吧，还不快快将他们应用到你的实际开发当中~
嘻嘻，就说这么多，谢谢!另外刚刚有读者私信我说以前的文章别删行不行，嗯，这里说下
只删除一些重复的，比如和这个雷同的那几节~当然我也会备份！删除的文章都会备份的~
所以放心！
