本节引言:

从本节开始我们来学习Android中绘图与动画中的一些基础知识,为我们进阶部分的自定义

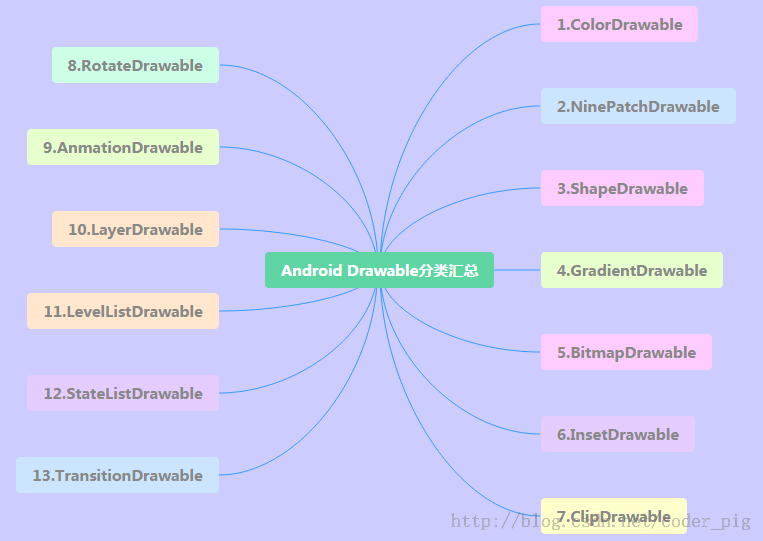

打下基础!而第一节我们来扣下Android中的Drawable!Android中给我们提供了多达13种的
Drawable,本节我们就来一个个撸一遍!


Drawable资源使用注意事项

  • Drawable分为两种:
    一种是我们普通的图片资源,在Android Studio中我们一般放到res/mipmap目录下,
    和以前的Eclipse不一样哦!另外我们如果把工程切换成Android项目模式,我们直接
    往mipmap目录下丢图片即可,AS会自动分hdpi,xhdpi…!
    另一种是我们编写的XML形式的Drawable资源,我们一般把他们放到res/drawable目录
    下,比如最常见的按钮点击背景切换的Selctor!
  • [email protected]@drawable设置Drawable即可
    比如: android:background = [email protected]/iv_icon_zhu” / [email protected]/btn_back_selctor”
    而在Java代码中我们可以通过Resource的getDrawable(R.mipmap.xxx)可以获得drawable资源
    如果是为某个控件设置背景,比如ImageView,我们可以直接调用控件.getDrawale()同样
    可以获得drawable对象!
  • Android中drawable中的资源名称有约束,必须是:[a-z0-9_.](即:只能是字母数字及_和.),
    而且不能以数字开头,否则编译会报错: Invalid file name: must contain only [a-z0-9_.]!
    小写啊!!!!小写!!!小写!——重要事情说三遍~

好的,要注意的地方大概就这些,下面我们来对Android中给我们提供的13种Drawable进行学习!


1.ColorDrawable

最简单的一种Drawable,当我们将ColorDrawable绘制到Canvas(画布)上的时候,
会使用一种固定的颜色来填充Paint,然后在画布上绘制出一片单色区域!

1).Java中定义ColorDrawable:

ColorDrawable drawable = new ColorDrawable(0xffff2200);  txtShow.setBackground(drawable);

2).在xml中定义ColorDrawable:

<?xml version="1.0" encoding="utf-8"?>  <color      xmlns:android="http://schemas.android.com/apk/res/android"      android:color="#FF0000"/>

当然上面这些用法,其实用得不多,更多的时候我们是在res/values目录下创建一个color.xml
文件,然后把要用到的颜色值写到里面,[email protected],比如:

3).建立一个color.xml文件

比如:

<?xml version="1.0" encoding="utf-8"?>  <resources>      <color name="material_grey_100">#fff5f5f5</color>    <color name="material_grey_300">#ffe0e0e0</color>    <color name="material_grey_50">#fffafafa</color>    <color name="material_grey_600">#ff757575</color>    <color name="material_grey_800">#ff424242</color>    <color name="material_grey_850">#ff303030</color>    <color name="material_grey_900">#ff212121</color></resources>

[email protected]/xxx获得对应的color值
如果是在Java中:

int mycolor = getResources().getColor(R.color.mycolor);    btn.setBackgroundColor(mycolor);

ps:另外有一点要注意,如果我们在Java中直接定义颜色值的话,要加上0x,而且不能把透明度漏掉:

int mycolor = 0xff123456;    btn.setBackgroundColor(mycolor);

4).使用系统定义好的color:

比如:BLACK(黑色),BLUE(蓝色),CYAN(青色),GRAY(灰色),GREEN(绿色),RED(红色),WRITE(白色),YELLOW(黄色)!
用法: btn.setBackgroundColor(Color.BLUE);
也可以获得系统颜色再设置:

int getcolor = Resources.getSystem().getColor(android.R.color.holo_green_light);  btn.setBackgroundColor(getcolor);

xml中使用:android:[email protected]:color/black”

5).利用静态方法argb来设置颜色:

Android使用一个int类型的数据表示颜色值,通常是十六进制,即0x开头,
颜色值的定义是由透明度alpha和RGB(红绿蓝)三原色来定义的,以“#”开始,后面依次为:
透明度-红-绿-蓝;eg:#RGB #ARGB #RRGGBB #AARRGGBB
每个要素都由一个字节(8 bit)来表示,所以取值范围为0~255,在xml中设置颜色可以忽略透明度,
但是如果你是在Java代码中的话就需要明确指出透明度的值了,省略的话表示完全透明,这个时候
就没有效果了哦~比如:0xFF0000虽然表示红色,但是如果直接这样写,什么的没有,而应该这样写:
0xFFFF0000,记Java代码设置颜色值,需要在前面添加上透明度~
示例:(参数依次为:透明度,红色值,绿色值,蓝色值)
txtShow.setBackgroundColor(Color.argb(0xff, 0x00, 0x00, 0x00));


2.NiewPatchDrawable

就是.9图咯,在前面我们Android基础入门教程——1.6 .9(九妹)图片怎么玩已经详细
的给大家讲解了一下如何制作.9图片了!Android FrameWork在显示点九图时使用了高效的
图形优化算法,我们不需要特殊的处理,就可以实现图片拉伸的自适应~
另外在使用AS的时候要注意以下几点:

  • 1.点9图不能放在mipmap目录下,而需要放在drawable目录下!
  • 2.AS中的.9图,必须要有黑线,不然编译都不会通过,今早我的阿君表哥在群里说
    他司的美工给了他一个没有黑线的.9图,说使用某软件制作出来的,然后在Eclipse上
    是可以用的,没错是没黑线的.9,卧槽,然而我换到AS上,直接编译就不通过了!
    感觉是AS识别.9图的其中标准是需要有黑店或者黑线!另外表哥给出的一个去掉黑线的:
    9patch(.9)怎么去掉自己画上的黑点/黑线
    具体我没试,有兴趣可以自己试试,但是黑线真的那么碍眼么…我没强迫症不觉得!
    另外还有一点就是解压别人apk,拿.9素材的时候发现并没有黑线,同样也会报错!
    想要拿出有黑线的.9素材的话,需要反编译apk而非直接解压!!!反编译前面也
    介绍过了,这里就不详述了!

接着介绍两个没什么卵用的东东:

xml定义NinePatchDrawable:

<!--pic9.xml-->  <!--参数依次为:引用的.9图片,是否对位图进行抖动处理-->  <?xml version="1.0" encoding="utf-8"?>  <nine-patch      xmlns:android="http://schemas.android.com/apk/res/android"      android:src="@drawable/dule_pic"      android:dither="true"/>

使用Bitmap包装.9图片:

<!--pic9.xml-->  <!--参数依次为:引用的.9图片,是否对位图进行抖动处理-->  <?xml version="1.0" encoding="utf-8"?>  <bitmap      xmlns:android="http://schemas.android.com/apk/res/android"      android:src="@drawable/dule_pic"      android:dither="true"/>

3.ShapeDrawable

形状的Drawable咯,定义基本的几何图形,如(矩形,圆形,线条等),根元素是

4.GradientDrawable

一个具有渐变区域的Drawable,可以实现线性渐变,发散渐变和平铺渐变效果
核心节点:<gradient/>,有如下可选属性:

  • startColor:渐变的起始颜色
  • centerColor:渐变的中间颜色
  • endColor:渐变的结束颜色
  • type:渐变类型,可选(linear,radial,sweep),
    线性渐变(可设置渐变角度),发散渐变(中间向四周发散),平铺渐变
  • centerX:渐变中间亚瑟的x坐标,取值范围为:0~1
  • centerY:渐变中间颜色的Y坐标,取值范围为:0~1
  • angle:只有linear类型的渐变才有效,表示渐变角度,必须为45的倍数哦
  • gradientRadius:只有radial和sweep类型的渐变才有效,radial必须设置,表示渐变效果的半径
  • useLevel:判断是否根据level绘制渐变效果

代码示例:(三种渐变效果的演示):

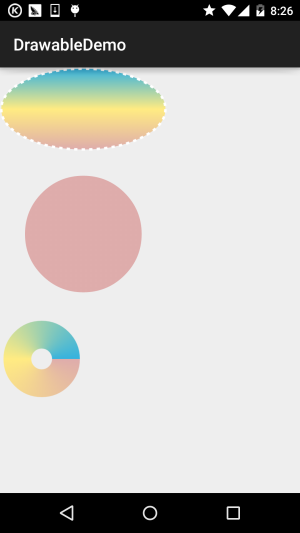

运行效果图

先在drawable下创建三个渐变xml文件:

(线性渐变)gradient_linear.xml:

<?xml version="1.0" encoding="utf-8"?><shape    xmlns:android="http://schemas.android.com/apk/res/android"    android:shape="oval" >    <gradient        android:angle="90"        android:centerColor="#FFEB82"        android:endColor="#35B2DE"        android:startColor="#DEACAB" />    <stroke        android:dashGap="5dip"        android:dashWidth="4dip"        android:width="3dip"        android:color="#fff" /></shape>

(发散渐变)gradient_radial.xml:

<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android"    android:innerRadius="0dip"    android:shape="ring"    android:thickness="70dip"    android:useLevel="false" >    <gradient        android:centerColor="#FFEB82"        android:endColor="#35B2DE"        android:gradientRadius="70"        android:startColor="#DEACAB"        android:type="radial"        android:useLevel="false" /></shape>

(平铺渐变)gradient_sweep.xml:

<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android"    android:innerRadiusRatio="8"    android:shape="ring"    android:thicknessRatio="3"    android:useLevel="false" >    <gradient        android:centerColor="#FFEB82"        android:endColor="#35B2DE"        android:startColor="#DEACAB"        android:type="sweep"        android:useLevel="false" /></shape>

调用三个drawable的activity_main.xml:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:orientation="vertical">    <TextView        android:id="@+id/txtShow1"        android:layout_width="200dp"        android:layout_height="100dp"        android:background="@drawable/gradient_linear" />    <TextView        android:id="@+id/txtShow2"        android:layout_width="200dp"        android:layout_height="200dp"        android:background="@drawable/gradient_radial" />    <TextView        android:id="@+id/txtShow3"        android:layout_width="100dp"        android:layout_height="100dp"        android:background="@drawable/gradient_sweep" /></LinearLayout>

好的,就是那么简单~当然,如果想绘制更加复杂的图形的话,只用xml文件不远远不足的,
更复杂的效果则需要通过Java代码来完成,下面演示的是摘自网上的一个源码:

运行效果图:

实现代码

MainActivity.java

public class MainActivity extends AppCompatActivity {    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(new SampleView(this));    }    private static class SampleView extends View {        private ShapeDrawable[] mDrawables;        private static Shader makeSweep() {            return new SweepGradient(150, 25,                    new int[] { 0xFFFF0000, 0xFF00FF00, 0xFF0000FF, 0xFFFF0000 },                    null);        }        private static Shader makeLinear() {            return new LinearGradient(0, 0, 50, 50,                    new int[] { 0xFFFF0000, 0xFF00FF00, 0xFF0000FF },                    null, Shader.TileMode.MIRROR);        }        private static Shader makeTiling() {            int[] pixels = new int[] { 0xFFFF0000, 0xFF00FF00, 0xFF0000FF, 0};            Bitmap bm = Bitmap.createBitmap(pixels, 2, 2,                    Bitmap.Config.ARGB_8888);            return new BitmapShader(bm, Shader.TileMode.REPEAT,                    Shader.TileMode.REPEAT);        }        private static class MyShapeDrawable extends ShapeDrawable {            private Paint mStrokePaint = new Paint(Paint.ANTI_ALIAS_FLAG);            public MyShapeDrawable(Shape s) {                super(s);                mStrokePaint.setStyle(Paint.Style.STROKE);            }            public Paint getStrokePaint() {                return mStrokePaint;            }            @Override protected void onDraw(Shape s, Canvas c, Paint p) {                s.draw(c, p);                s.draw(c, mStrokePaint);            }        }        public SampleView(Context context) {            super(context);            setFocusable(true);            float[] outerR = new float[] { 12, 12, 12, 12, 0, 0, 0, 0 };            RectF inset = new RectF(6, 6, 6, 6);            float[] innerR = new float[] { 12, 12, 0, 0, 12, 12, 0, 0 };            Path path = new Path();            path.moveTo(50, 0);            path.lineTo(0, 50);            path.lineTo(50, 100);            path.lineTo(100, 50);            path.close();            mDrawables = new ShapeDrawable[7];            mDrawables[0] = new ShapeDrawable(new RectShape());            mDrawables[1] = new ShapeDrawable(new OvalShape());            mDrawables[2] = new ShapeDrawable(new RoundRectShape(outerR, null,                    null));            mDrawables[3] = new ShapeDrawable(new RoundRectShape(outerR, inset,                    null));            mDrawables[4] = new ShapeDrawable(new RoundRectShape(outerR, inset,                    innerR));            mDrawables[5] = new ShapeDrawable(new PathShape(path, 100, 100));            mDrawables[6] = new MyShapeDrawable(new ArcShape(45, -270));            mDrawables[0].getPaint().setColor(0xFFFF0000);            mDrawables[1].getPaint().setColor(0xFF00FF00);            mDrawables[2].getPaint().setColor(0xFF0000FF);            mDrawables[3].getPaint().setShader(makeSweep());            mDrawables[4].getPaint().setShader(makeLinear());            mDrawables[5].getPaint().setShader(makeTiling());            mDrawables[6].getPaint().setColor(0x88FF8844);            PathEffect pe = new DiscretePathEffect(10, 4);            PathEffect pe2 = new CornerPathEffect(4);            mDrawables[3].getPaint().setPathEffect(                    new ComposePathEffect(pe2, pe));            MyShapeDrawable msd = (MyShapeDrawable)mDrawables[6];            msd.getStrokePaint().setStrokeWidth(4);        }        @Override protected void onDraw(Canvas canvas) {            int x = 10;            int y = 10;            int width = 400;            int height = 100;            for (Drawable dr : mDrawables) {                dr.setBounds(x, y, x + width, y + height);                dr.draw(canvas);                y += height + 5;            }        }    }}

代码使用了ShapeDrawable和PathEffect,前者是对普通图形的包装;包括:
ArcShape,OvalShape,PathShape,RectShape,RoundRectShape!
而PathEffect则是路径特效,包括:CornerPathEffect,DashPathEffect和DiscretePathEffect
可以制作复杂的图形边框…
关于这个GradoemtDrawable渐变就讲到这里,如果你对最后面这个玩意有兴趣的话,可以到:
appium/android-apidemos


本节小结:

好的,本节就先学习ColorDrawable,NiewPatchDrawable,ShapeDrawable,GradientDrawable
四个Drawable先,当然这些都是炒冷饭,以前已经写过了,不过为了教程的完整性,还是决定
在写一遍~另外,在写完基础教程后,以前写过的一些blog会删掉!
