Android自定义控件系列三：如何画画

前面章节我们说了如何定义属性、如何定义宽高，这样之后组件的简单外形或轮廓就已经出来，或者说已经定义出了画布的大小，解下来就是如何在画布上挥毫泼墨了。

组件(除了容器组件)实际上都是靠画出来的，通过系统提供的画笔(Paint)以及基本图形(圆、矩形、直线等)就可以完整的勾画出一个组件。下面就详细介绍如何画以及一些技巧：

如何获取颜色

一般情况下，要实现啥样的组件，是由美工设计出效果图，或者是网上找的些图片样式，这样就需要将效果图上的颜色抠下来，否则，你想通过肉眼就能知道这个颜色的编码是啥，那只有悟空大师兄才知道。

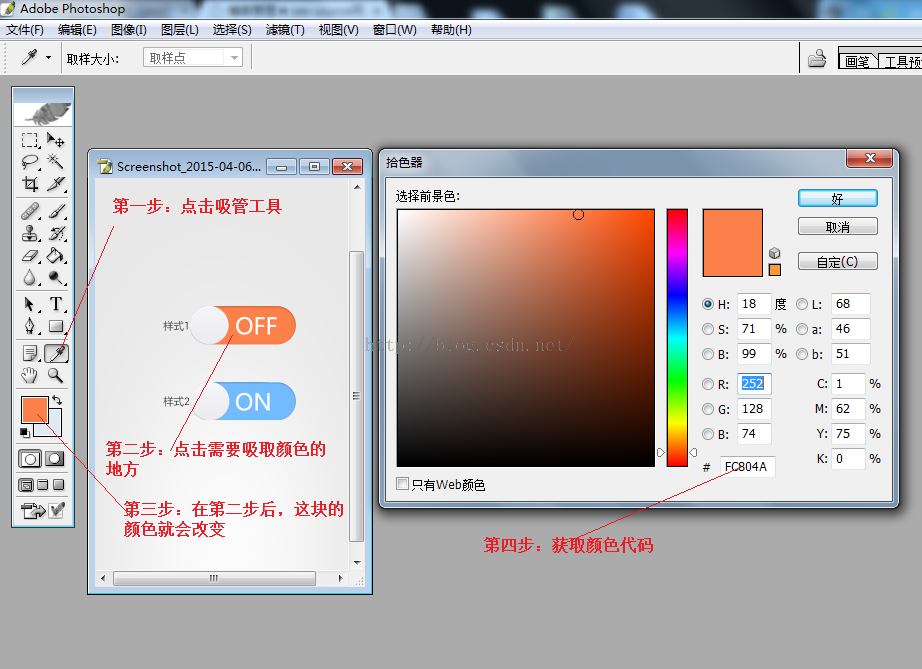

这样我们就要简单的学习下Photoshop的简单用法，吸管使用：

Android中颜色编码是可以设置透明度的，如：0x00XXXXXX --- 0xFFXXXXXX。其中0x代表十六进制书写格式。紧接着后俩位就是透明度的，00--FF(0--255)共有256个级别的，00表示完全透明，FF表示完全不透明。

2.如何画

重写onDraw方法：

@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
///需要画的
}

每次页面需要刷新或重绘时或者说页面需要显示组件时，onDraw都会被调用，在其中我们将组件（利用画笔Paint）画到画布上即可。

canvas是画布，大小和组件的大小是一致的。

注意：onDraw每次被调用时canvas画布都是一个干净的、空白的、透明的，他不会记录以前画上去的。

3.Paint和Canvas基本方法介绍：

Paint:

void setARGB(int a, int r, int g, int b) 设置Paint对象颜色，参数一为alpha透明通道

void setAlpha(int a) 设置alpha不透明度，范围为0~255

void setAntiAlias(boolean aa) //是否抗锯齿

void setColor(int color) //设置颜色，这里Android内部定义的有Color类包含了一些常见颜色定义

void setFakeBoldText(boolean fakeBoldText) //设置伪粗体文本

void setLinearText(boolean linearText) //设置线性文本

PathEffect setPathEffect(PathEffect effect) //设置路径效果

Rasterizer setRasterizer(Rasterizer rasterizer) //设置光栅化

Shader setShader(Shader shader) //设置阴影

void setTextAlign(Paint.Align align) //设置文本对齐

void setTextScaleX(float scaleX) //设置文本缩放倍数，1.0f为原始

void setTextSize(float textSize) //设置字体大小

Typeface setTypeface(Typeface typeface) //设置字体，Typeface包含了字体的类型，粗细，还有倾斜、颜色等。

void setUnderlineText(boolean underlineText) //设置下划线

Canvas:

void drawRect(RectF rect, Paint paint) //利用画笔paint，绘制区域，参数一为RectF一个区域

void drawPath(Path path, Paint paint) //绘制一个路径，参数一为Path路径对象

void drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint) //贴图，参数一就是我们常规的Bitmap对象，参数二是源区域(这里是bitmap)，参数三是目标区域(应该在 canvas的位置和大小)，参数四是Paint画刷对象，因为用到了缩放和拉伸的可能，当原始Rect不等于目标Rect时性能将会有大幅损失。

void drawLine(float startX, float startY, float stopX, float stopY, Paint paint) //画线，参数一起始点的x轴位置，参数二起始点的y轴位置，参数三终点的x轴水平位置，参数四y轴垂直位置，最后一个参数为Paint画刷对象。

void drawPoint(float x, float y, Paint paint) //画点，参数一水平x轴，参数二垂直y轴，第三个参数为Paint对象。

void drawText(String text, float x, float y, Paint paint) //渲染文本，Canvas类除了上面的还可以描绘文字，参数一是String类型的文本，参数二x轴，参数三y轴，参数四是Paint对象。

void drawTextOnPath(String text, Path path, float hOffset, float vOffset, Paint paint) //在路径上绘制文本，相对于上面第二个参数是Path路径对象

4.简单例子

   /**
* 画边框
*/
private void onDraw(Canvas canvas){
super.onDraw(canvas);
//创建画笔
Paint paint = new Paint();
paint.setColor(0xFF817F7F);//设置画笔颜色
RectF rectF = new RectF(0, 0, 200 , 200);//创建一个矩形

//画矩形
canvas.drawRect(rectF, paint);//利用画笔将矩形画到画布上

//画文字
paint.setTextSize(24);//设置文字字体大小
canvas.drawText("看源社区", 0, 0, paint);//注意，这样花，文字的左上角并没与画布的左上角对齐

//画文字，对齐
int top = 20;
int left = 30;
FontMetricsInt fontMetrics = paint.getFontMetricsInt();
int txtHeight = fontMetrics.bottom - fontMetrics.ascent;
canvas.drawText(text, left, top-fontMetrics.ascent, paint);//这样画，就能是文字左上角与画布的左上角对齐。这里涉及文字的中心线问题，可以参考其他文章。
}

另外，如果我想组件刷新或重新画，也就是onDraw重新被调用时，可以使用invalidate()方法。

==========================================================================================
