ELF Format 札记(十一)—— 程序头结构

热度:82   发布时间:2016-04-27 22:06:25.0
ELF Format 笔记(十一)—— 程序头结构

ilocker:关注 Android 安全(新手) QQ: 2597294287

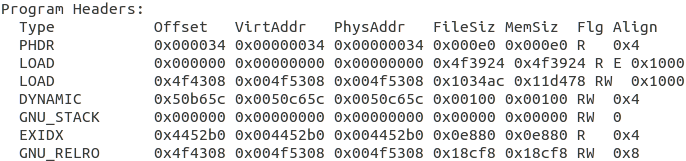

程序头表 (program header table) 是一个结构体数组,数组中的每个结构体元素是一个程序头 (program header),每个程序头描述一个段 (segment)。

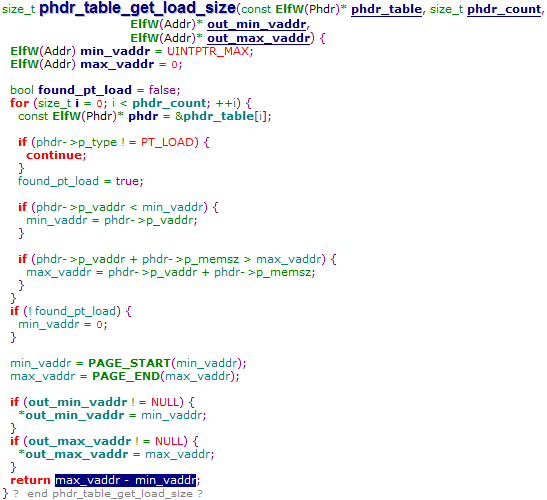

一个 so 通常有两个可加载段 (LOAD) 段,android linker 在加载 so 时会根据 LOAD 段在内存中的最大虚拟地址减去最小虚拟地址,来计算要申请的内存大小。



除了两个 LOAD 段,其他段中的数据也是执行程序所需的,如:动态链接需要 DYNAMIC 段,c++ 异常栈展开需要 EXIDX 段。所以其他段也是需要加载到内存的,它们实际就位于两个 LOAD 段内部。

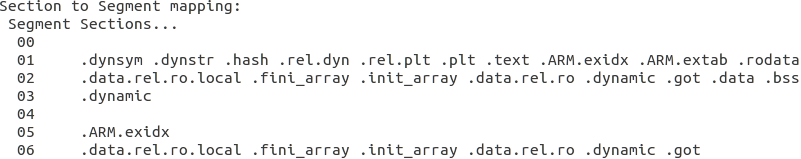

节 (section) 和段 (segment) 分别是从链接视图和执行视图两个不同的角度的来划分的,它们有一个对应关系 (每个段“包含”一个或者多个节):



程序头结构:

typedef struct {  Elf32_Word p_type;  Elf32_Off  p_offset;  Elf32_Addr p_vaddr;  Elf32_Addr p_paddr;  Elf32_Word p_filesz;  Elf32_Word p_memsz;  Elf32_Word p_flags;  Elf32_Word p_align;} Elf32_Phdr;

  p_type:段类型,如:PT_LOAD (可加载段)、PT_DYNAMIC (动态段)。

  p_offset:段数据的第一个字节相对于文件开头的偏移量。

  p_vaddr:段数据的第一个字节在内存中的虚拟地址 (只是一个偏移)。

  p_paddr:暂时不用关心。

  p_filesz:段数据在文件中的的字节大小,可以是 0。

  p_memsz:段数据在内存映像中的字节大小,可以是 0。

  p_flags:段内存映像的访问权限:PF_X (可执行)、PF_W (可写)、PF_R (可读)。

  p_align:如果为 0 或 1,表示不需要对齐。否则,p_align 应该是 2 的正整数幂,p_vaddr 和 p_offset 在对 p_align 取模后应相等。
