简介

最近因为项目需求，要实现一款雷达图来表示用户的各种成就值
雷达图的绘制很简单，只要思路清晰按部就班的绘制就可以了，其中使用得最多，是路径path类的使用，使用这个类可以让我们更加方便地绘制出正多边形等效果。

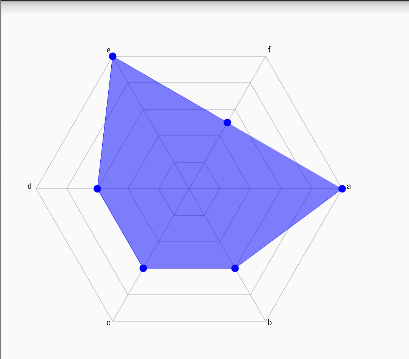

效果图如下：

使用方式

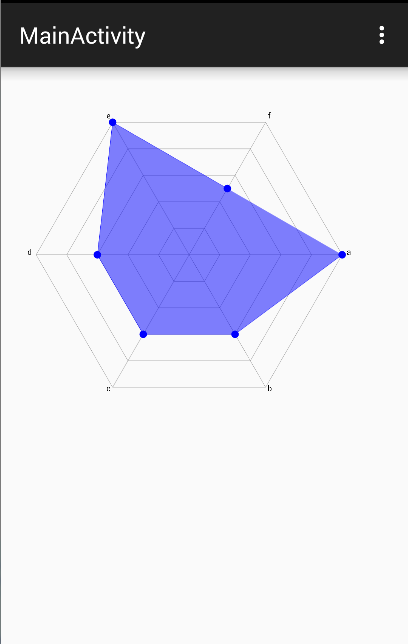

使用方式很简单，只要在布局文件里面，直接使用这个控件就好了，记得给它设置一个合适的具体的大小。
另外可以控制绘制的是多少边形，通过提供的一些public方法，可以设置画笔颜色等。
当然大家也可以按照自己的需求去修改啦。

    //设置标题    public void setTitles(String[] titles) {        this.titles = titles;    }    //设置数值    public void setData(double[] data) {        this.data = data;    }    //设置最大数值    public void setMaxValue(float maxValue) {        this.maxValue = maxValue;    }    //设置蜘蛛网颜色    public void setMainPaintColor(int color){        mainPaint.setColor(color);    }    //设置标题颜色    public void setTextPaintColor(int color){        textPaint.setColor(color);    }    //设置覆盖局域颜色    public void setValuePaintColor(int color){        valuePaint.setColor(color);    }

具体实现

1、获得布局中心

我们在onSizeChanged(int w, int h, int oldw, int oldh)方法里面，根据View的长宽，获取整个布局的中心坐标，因为整个雷达都是以整个中心开始绘制的。

public class RadarView extends View {    private int count = 6;                //数据个数      private float angle = (float) (Math.PI*2/count);         private float radius;                   //网格最大半径      private int centerX;                  //中心X      private int centerY;                  //中心Y      private String[] titles = {"a","b","c","d","e","f"};    private double[] data = {100,60,60,60,100,50,10,20}; //各维度分值      private float maxValue = 100;             //数据最大值    private Paint mainPaint;                //雷达区画笔      private Paint valuePaint;               //数据区画笔      private Paint textPaint;                //文本画笔          ...    @Override    protected void onSizeChanged(int w, int h, int oldw, int oldh) {        radius = Math.min(h, w)/2*0.9f;        //中心坐标        centerX = w/2;        centerY = h/2;        postInvalidate();        super.onSizeChanged(w, h, oldw, oldh);    }    ...}

2、绘制蜘蛛网络

/**     * 绘制正多边形     */    private void drawPolygon(Canvas canvas){        Path path = new Path();        float r = radius/(count-1);//r是蜘蛛丝之间的间距        for(int i=1;i<count;i++){//中心点不用绘制            float curR = r*i;//当前半径            path.reset();            for(int j=0;j<count;j++){                if(j==0){                    path.moveTo(centerX+curR,centerY);                }else{                    //根据半径，计算出蜘蛛丝上每个点的坐标                    float x = (float) (centerX+curR*Math.cos(angle*j));                    float y = (float) (centerY+curR*Math.sin(angle*j));                    path.lineTo(x,y);                }            }            path.close();//闭合路径            canvas.drawPath(path, mainPaint);        }    }

3、绘制从中心到末端的直线

同样根据半径，计算出每个末端坐标

/**     * 绘制直线     */    private void drawLines(Canvas canvas){        Path path = new Path();        for(int i=0;i<count;i++){            path.reset();            path.moveTo(centerX, centerY);            float x = (float) (centerX+radius*Math.cos(angle*i));            float y = (float) (centerY+radius*Math.sin(angle*i));            path.lineTo(x, y);            canvas.drawPath(path, mainPaint);        }    }

4、绘制文本

对于文本的绘制，首先要找到末端的坐标，由于末端和文本有一定距离，给每个末端加上这个距离以后，再绘制文本。
另外，当文本在左边时，由于不希望文本和蜘蛛网交叉，我们可以先计算出文本的长度，然后使起始绘制坐标向左偏移这个长度。

/**     * 绘制文字     * @param canvas     */    private void drawText(Canvas canvas){        Paint.FontMetrics fontMetrics = textPaint.getFontMetrics();        float fontHeight = fontMetrics.descent - fontMetrics.ascent;        for(int i=0;i<count;i++){            float x = (float) (centerX+(radius+fontHeight/2)*Math.cos(angle*i));            float y = (float) (centerY+(radius+fontHeight/2)*Math.sin(angle*i));            if(angle*i>=0&&angle*i<=Math.PI/2){//第4象限                canvas.drawText(titles[i], x,y,textPaint);            }else if(angle*i>=3*Math.PI/2&&angle*i<=Math.PI*2){//第3象限                canvas.drawText(titles[i], x,y,textPaint);            }else if(angle*i>Math.PI/2&&angle*i<=Math.PI){//第2象限                float dis = textPaint.measureText(titles[i]);//文本长度                canvas.drawText(titles[i], x-dis,y,textPaint);            }else if(angle*i>=Math.PI&&angle*i<3*Math.PI/2){//第1象限                float dis = textPaint.measureText(titles[i]);//文本长度                canvas.drawText(titles[i], x-dis,y,textPaint);            }        }    }

5、绘制覆盖区域

覆盖区域，只要使用path记录下坐标点，然后设

valuePaint.setStyle(Paint.Style.FILL_AND_STROKE);

使path包围区域被填充

/**     * 绘制区域     * @param canvas     */    private void drawRegion(Canvas canvas){        Path path = new Path();        valuePaint.setAlpha(255);        for(int i=0;i<count;i++){            double percent = data[i]/maxValue;            float x = (float) (centerX+radius*Math.cos(angle*i)*percent);            float y = (float) (centerY+radius*Math.sin(angle*i)*percent);            if(i==0){                path.moveTo(x, centerY);            }else{                path.lineTo(x,y);            }            //绘制小圆点            canvas.drawCircle(x,y,10,valuePaint);        }        valuePaint.setStyle(Paint.Style.STROKE);        canvas.drawPath(path, valuePaint);        valuePaint.setAlpha(127);        //绘制填充区域        valuePaint.setStyle(Paint.Style.FILL_AND_STROKE);        canvas.drawPath(path, valuePaint);    }

写在最后

控件很简单，有需要的朋友可以下载源码直接使用或者修改
本篇文章主要是path类的使用
另外这个控件没有做较好的屏幕适配，大家可以根据自己的需要修改
