Android逆向之旅---解析编译之后的AndroidManifest文件格式

一、前言

今天又是周六了，闲来无事，只能写文章了呀，今天我们继续来看逆向的相关知识，我们今天来介绍一下Android中的AndroidManifest文件格式的内容，有的同学可能好奇了，AndroidManifest文件格式有啥好说的呢？不会是介绍那些标签和属性是怎么用的吧？那肯定不会，介绍那些知识有点无聊了，而且和我们的逆向也没关系，我们今天要介绍的是Android中编译之后的AndroidManifest文件的格式，首先来脑补一个知识点，Android中的Apk程序其实就是一个压缩包，我们可以用压缩软件进行解压的：

二、技术介绍

我们可以看到这里有三个文件我们后续都会做详细的解读的：AndroidManifest.xml，classes.dex，resources.arsc

其实说到这里只要反编译过apk的同学都知道一个工具apktool，那么其实他的工作原理就是解析这三个文件格式，因为本身Android在编译成apk之后，这个文件有自己的格式，用普通文本格式打开的话是乱码的，看不懂的，所以需要解析他们成我们能看懂的东东，所以从这篇文章开始，陆续介绍这三个文件的格式解析，这样我们在后面反编译apk的时候，遇到错误能够精确的定位到问题。

今天我们先来看一下AndroidManifest.xml格式：

如果我们这里显示全是16进制的内容，所以我们需要解析，就像我之前解析so文件一样：

http://blog.csdn.net/jiangwei0910410003/article/details/49336613

任何一个文件都一定有他自己的格式，既然编译成apk之后，变成这样了，那么google就是给AndroidManifest定义了一种文件格式，我们只需要知道这种格式的话，就可以详细的解析出来文件了：

看到此图是不是又很激动呢？这又是一张神图，详细的解析了AndroidManifest.xml文件的格式，但是光看这张图我们可以看不出来啥，所以要结合一个案例来解析一个文件，这样才能理解透彻，但是这样图是根基，下面我们就用一个案例来解析一下吧：

案例到处都是，谁便搞一个简单的apk,用压缩文件打开，解压出AndroidManifest.xml就可以了，然后就开始读取内容进行解析：

三、格式解析

第一、头部信息

任何一个文件格式，都会有头部信息的，而且头部信息也很重要，同时，头部一般都是固定格式的。

这里的头部信息还有这些字段信息：

1、文件魔数：四个字节

2、文件大小：四个字节

下面就开始解析所有的Chunk内容了，其实每个Chunk的内容都有一个相似点，就是头部信息：

ChunkType(四个字节)和ChunkSize(四个字节)

第二、String Chunk内容

这个Chunk主要存放的是AndroidManifest文件中所有的字符串信息

1、ChunkType：StringChunk的类型，固定四个字节：0x001C0001

2、ChunkSize：StringChunk的大小，四个字节

3、StringCount：StringChunk中字符串的个数，四个字节

4、StyleCount：StringChunk中样式的个数，四个字节，但是在实际解析过程中，这个值一直是0x00000000

5、Unknown：位置区域，四个字节，在解析的过程中，这里需要略过四个字节

6、StringPoolOffset：字符串池的偏移值，四个字节，这个偏移值是相对于StringChunk的头部位置

7、StylePoolOffset：样式池的偏移值，四个字节，这里没有Style,所以这个字段可忽略

8、StringOffsets：每个字符串的偏移值，所以他的大小应该是：StringCount*4个字节

9、SytleOffsets：每个样式的偏移值，所以他的大小应该是SytleCount*4个字节

后面就开始是字符串内容和样式内容了。

下面我们就开始来看代码了，由于代码的篇幅有点长，所以这里就分段说明，代码的整个工程，后面我会给出下载地址的，

1、首先我们需要把AndroidManifest.xml文件读入到一个byte数组中：

byte[] byteSrc = null;FileInputStream fis = null;ByteArrayOutputStream bos = null;try{	fis = new FileInputStream("xmltest/AndroidManifest1.xml");	bos = new ByteArrayOutputStream();	byte[] buffer = new byte[1024];	int len = 0;	while((len=fis.read(buffer)) != -1){		bos.write(buffer, 0, len);	}	byteSrc = bos.toByteArray();}catch(Exception e){	System.out.println("parse xml error:"+e.toString());}finally{	try{		fis.close();		bos.close();	}catch(Exception e){	}}

2、下面我们就来看看解析头部信息：

/** * 解析xml的头部信息 * @param byteSrc */public static void parseXmlHeader(byte[] byteSrc){	byte[] xmlMagic = Utils.copyByte(byteSrc, 0, 4);	System.out.println("magic number:"+Utils.bytesToHexString(xmlMagic));	byte[] xmlSize = Utils.copyByte(byteSrc, 4, 4);	System.out.println("xml size:"+Utils.bytesToHexString(xmlSize));	xmlSb.append("<?xml version=\"1.0\" encoding=\"utf-8\"?>");	xmlSb.append("\n");}

这里没什么说的，按照上面我们说的那个格式解析即可

3、解析StringChunk信息

/** * 解析StringChunk * @param byteSrc */public static void parseStringChunk(byte[] byteSrc){	//String Chunk的标示	byte[] chunkTagByte = Utils.copyByte(byteSrc, stringChunkOffset, 4);	System.out.println("string chunktag:"+Utils.bytesToHexString(chunkTagByte));	//String Size	byte[] chunkSizeByte = Utils.copyByte(byteSrc, 12, 4);	//System.out.println(Utils.bytesToHexString(chunkSizeByte));	int chunkSize = Utils.byte2int(chunkSizeByte);	System.out.println("chunk size:"+chunkSize);	//String Count	byte[] chunkStringCountByte = Utils.copyByte(byteSrc, 16, 4);	int chunkStringCount = Utils.byte2int(chunkStringCountByte);	System.out.println("count:"+chunkStringCount);	stringContentList = new ArrayList<String>(chunkStringCount);	//这里需要注意的是，后面的四个字节是Style的内容，然后紧接着的四个字节始终是0，所以我们需要直接过滤这8个字节	//String Offset 相对于String Chunk的起始位置0x00000008	byte[] chunkStringOffsetByte = Utils.copyByte(byteSrc, 28, 4);	int stringContentStart = 8 + Utils.byte2int(chunkStringOffsetByte);	System.out.println("start:"+stringContentStart);	//String Content	byte[] chunkStringContentByte = Utils.copyByte(byteSrc, stringContentStart, chunkSize);	/**	 * 在解析字符串的时候有个问题，就是编码：UTF-8和UTF-16,如果是UTF-8的话是以00结尾的，如果是UTF-16的话以00 00结尾的	 */	/**	 * 此处代码是用来解析AndroidManifest.xml文件的	 */	//这里的格式是：偏移值开始的两个字节是字符串的长度，接着是字符串的内容，后面跟着两个字符串的结束符00	byte[] firstStringSizeByte = Utils.copyByte(chunkStringContentByte, 0, 2);	//一个字符对应两个字节	int firstStringSize = Utils.byte2Short(firstStringSizeByte)*2;	System.out.println("size:"+firstStringSize);	byte[] firstStringContentByte = Utils.copyByte(chunkStringContentByte, 2, firstStringSize+2);	String firstStringContent = new String(firstStringContentByte);	stringContentList.add(Utils.filterStringNull(firstStringContent));	System.out.println("first string:"+Utils.filterStringNull(firstStringContent));	//将字符串都放到ArrayList中	int endStringIndex = 2+firstStringSize+2;	while(stringContentList.size() < chunkStringCount){		//一个字符对应两个字节，所以要乘以2		int stringSize = Utils.byte2Short(Utils.copyByte(chunkStringContentByte, endStringIndex, 2))*2;		String str = new String(Utils.copyByte(chunkStringContentByte, endStringIndex+2, stringSize+2));		System.out.println("str:"+Utils.filterStringNull(str));		stringContentList.add(Utils.filterStringNull(str));		endStringIndex += (2+stringSize+2);	}	/**	 * 此处的代码是用来解析资源文件xml的	 */	/*int stringStart = 0;		int index = 0;		while(index < chunkStringCount){			byte[] stringSizeByte = Utils.copyByte(chunkStringContentByte, stringStart, 2);			int stringSize = (stringSizeByte[1] & 0x7F);			System.out.println("string size:"+Utils.bytesToHexString(Utils.int2Byte(stringSize)));			if(stringSize != 0){				//这里注意是UTF-8编码的				String val = "";				try{					val = new String(Utils.copyByte(chunkStringContentByte, stringStart+2, stringSize), "utf-8");				}catch(Exception e){					System.out.println("string encode error:"+e.toString());				}				stringContentList.add(val);			}else{				stringContentList.add("");			}			stringStart += (stringSize+3);			index++;		}		for(String str : stringContentList){			System.out.println("str:"+str);		}*/	resourceChunkOffset = stringChunkOffset + Utils.byte2int(chunkSizeByte);}

这里我们需要解释的几个点：

1、在上面的格式说明中，我们需要注意，有一个Unknow字段，四个字节，所以我们需要略过

2、在解析字符串内容的时候，字符串内容的结束符是：0x0000

3、每个字符串开始的前两个字节是字符串的长度

所以我们有了每个字符串的偏移值和大小，那么解析字符串内容就简单了：

这里我们看到0x000B(高位和低位相反)就是字符串的大小，结尾是0x0000

一个字符对应的是两个字节，而且这里有一个方法：Utils.filterStringNull(firstStringContent)：

public static String filterStringNull(String str){	if(str == null || str.length() == 0){		return str;	}	byte[] strByte = str.getBytes();	ArrayList<Byte> newByte = new ArrayList<Byte>();	for(int i=0;i<strByte.length;i++){		if(strByte[i] != 0){			newByte.add(strByte[i]);		}	}	byte[] newByteAry = new byte[newByte.size()];	for(int i=0;i<newByteAry.length;i++){		newByteAry[i] = newByte.get(i);	}	return new String(newByteAry);}

其实逻辑很简单，就是过滤空字符串：在C语言中是NULL,在Java中就是00，如果不过滤的话，会出现下面的这种情况：

每个字符是宽字符，很难看，其实愿意就是每个字符后面多了一个00，所以过滤之后就可以了

这样就好看多了。

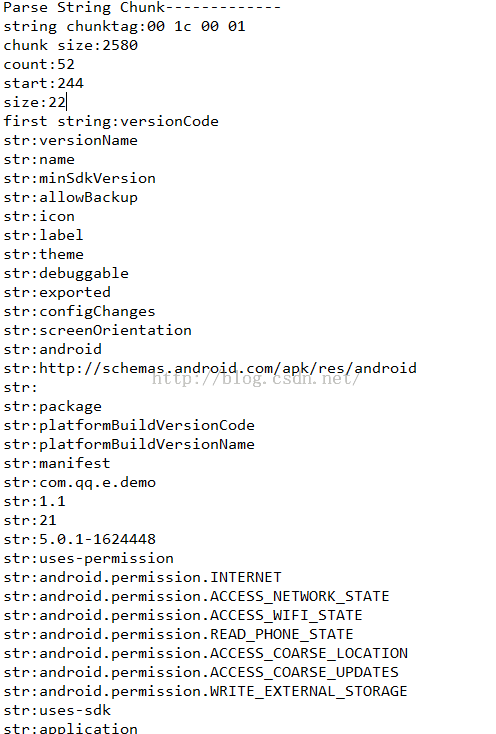

上面我们就解析了AndroidManifest.xml中所有的字符串内容。这里我们需要用一个全局的字符列表，用来存储这些字符串的值，后面会用索引来获取这些字符串的值。

第三、解析ResourceIdChunk

这个Chunk主要是存放的是AndroidManifest中用到的系统属性值对应的资源Id，比如android:versionCode中的versionCode属性，android是前缀，后面会说道

1、ChunkType：ResourceIdChunk的类型，固定四个字节：0x00080108

2、ChunkSize：ResourceChunk的大小，四个字节

3、ResourceIds：ResourceId的内容，这里大小是ResourceChunk大小除以4，减去头部的大小8个字节(ChunkType和ChunkSize)

/** * 解析Resource Chunk * @param byteSrc */public static void parseResourceChunk(byte[] byteSrc){	byte[] chunkTagByte = Utils.copyByte(byteSrc, resourceChunkOffset, 4);	System.out.println(Utils.bytesToHexString(chunkTagByte));	byte[] chunkSizeByte = Utils.copyByte(byteSrc, resourceChunkOffset+4, 4);	int chunkSize = Utils.byte2int(chunkSizeByte);	System.out.println("chunk size:"+chunkSize);	//这里需要注意的是chunkSize是包含了chunkTag和chunkSize这两个字节的，所以需要剔除	byte[] resourceIdByte = Utils.copyByte(byteSrc, resourceChunkOffset+8, chunkSize-8);	ArrayList<Integer> resourceIdList = new ArrayList<Integer>(resourceIdByte.length/4);	for(int i=0;i<resourceIdByte.length;i+=4){		int resId = Utils.byte2int(Utils.copyByte(resourceIdByte, i, 4));		System.out.println("id:"+resId+",hex:"+Utils.bytesToHexString(Utils.copyByte(resourceIdByte, i, 4)));		resourceIdList.add(resId);	}	nextChunkOffset = (resourceChunkOffset+chunkSize);}

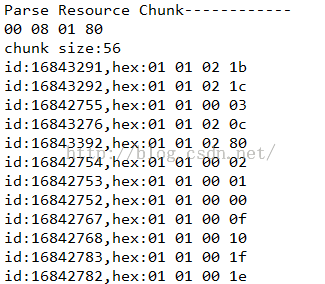

解析结果：

我们看到这里解析出来的id到底是什么呢？

这里需要脑补一个知识点了：

我们在写Android程序的时候，都会发现有一个R文件，那里面就是存放着每个资源对应的Id,那么这些id值是怎么得到的呢？

Package ID相当于是一个命名空间，限定资源的来源。Android系统当前定义了两个资源命令空间，其中一个系统资源命令空间，它的Package ID等于0x01，另外一个是应用程序资源命令空间，它的Package ID等于0x7f。所有位于[0x01, 0x7f]之间的Package ID都是合法的，而在这个范围之外的都是非法的Package ID。前面提到的系统资源包package-export.apk的Package ID就等于0x01，而我们在应用程序中定义的资源的Package ID的值都等于0x7f，这一点可以通过生成的R.java文件来验证。
Type ID是指资源的类型ID。资源的类型有animator、anim、color、drawable、layout、menu、raw、string和xml等等若干种，每一种都会被赋予一个ID。
Entry ID是指每一个资源在其所属的资源类型中所出现的次序。注意，不同类型的资源的Entry ID有可能是相同的，但是由于它们的类型不同，我们仍然可以通过其资源ID来区别开来。
关于资源ID的更多描述，以及资源的引用关系，可以参考frameworks/base/libs/utils目录下的README文件

我们可以得知系统资源对应id的xml文件是在哪里：frameworks\base\core\res\res\values\public.xml

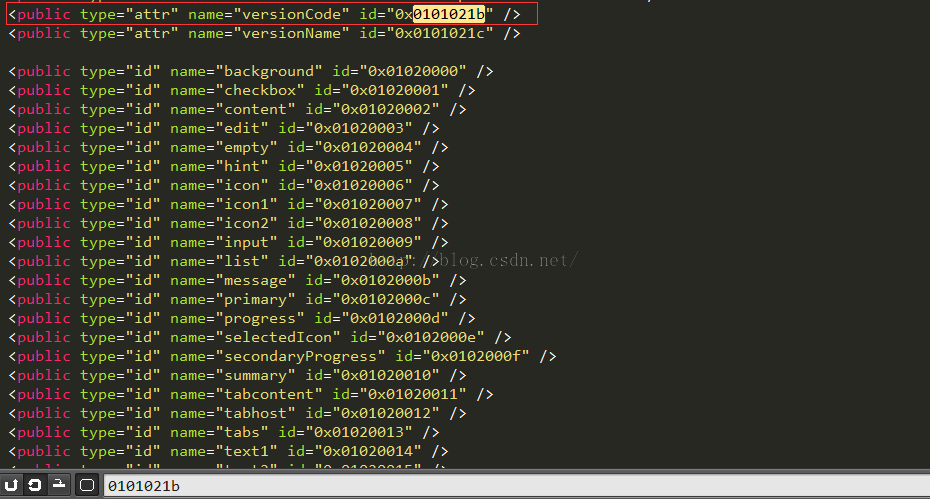

那么我们用上面解析到的id，去public.xml文件中查询一下：

查到了，是versionCode，对于这个系统资源id存放文件public.xml还是很重要的，后面在讲解resource.arsc文件格式的时候还会继续用到。

第四、解析StartNamespaceChunk

这个Chunk主要包含一个AndroidManifest文件中的命令空间的内容，Android中的xml都是采用Schema格式的，所以肯定有Prefix和Uri的。

这里在脑补一个知识点：xml格式有两种：DTD和Schema，不了解的同学可以阅读这篇文章

http://blog.csdn.net/jiangwei0910410003/article/details/19340975

1、ChunkType：Chunk的类型，固定四个字节：0x00100100

2、ChunkSize：Chunk的大小，四个字节

3、LineNumber：在AndroidManifest文件中的行号，四个字节

4、Unknown：未知区域，四个字节

5、Prefix：命名空间的前缀(在字符串中的索引值)，比如：android

6、Uri：命名空间的uri(在字符串中的索引值)：比如：http://schemas.android.com/apk/res/android

解析代码：

/** * 解析StartNamespace Chunk * @param byteSrc */public static void parseStartNamespaceChunk(byte[] byteSrc){	//获取ChunkTag	byte[] chunkTagByte = Utils.copyByte(byteSrc, 0, 4);	System.out.println(Utils.bytesToHexString(chunkTagByte));	//获取ChunkSize	byte[] chunkSizeByte = Utils.copyByte(byteSrc, 4, 4);	int chunkSize = Utils.byte2int(chunkSizeByte);	System.out.println("chunk size:"+chunkSize);	//解析行号	byte[] lineNumberByte = Utils.copyByte(byteSrc, 8, 4);	int lineNumber = Utils.byte2int(lineNumberByte);	System.out.println("line number:"+lineNumber);	//解析prefix(这里需要注意的是行号后面的四个字节为FFFF,过滤)	byte[] prefixByte = Utils.copyByte(byteSrc, 16, 4);	int prefixIndex = Utils.byte2int(prefixByte);	String prefix = stringContentList.get(prefixIndex);	System.out.println("prefix:"+prefixIndex);	System.out.println("prefix str:"+prefix);	//解析Uri	byte[] uriByte = Utils.copyByte(byteSrc, 20, 4);	int uriIndex = Utils.byte2int(uriByte);	String uri = stringContentList.get(uriIndex);	System.out.println("uri:"+uriIndex);	System.out.println("uri str:"+uri);	uriPrefixMap.put(uri, prefix);	prefixUriMap.put(prefix, uri);}

解析的结果如下：

这里的内容就是上面我们解析完String之后的对应的字符串索引值，这里我们需要注意的是，一个xml中可能会有多个命名空间，所以这里我们用Map存储Prefix和Uri对应的关系，后面在解析节点内容的时候会用到。

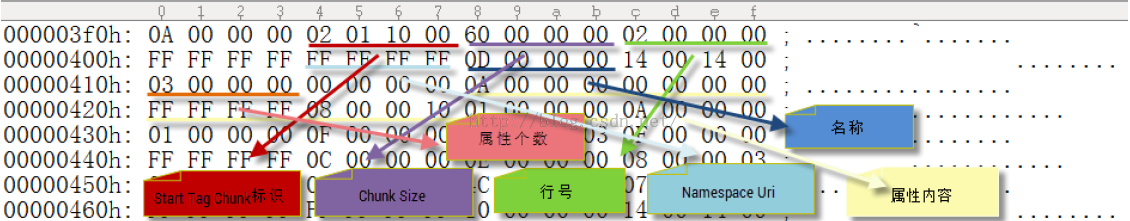

第五、StratTagChunk

这个Chunk主要是存放了AndroidManifest.xml中的标签信息了，也是最核心的内容，当然也是最复杂的内容

1、ChunkType：Chunk的类型，固定四个字节：0x00100102

2、ChunkSize：Chunk的大小，固定四个字节

3、LineNumber：对应于AndroidManifest中的行号，四个字节

4、Unknown：未知领域，四个字节

5、NamespaceUri：这个标签用到的命名空间的Uri,比如用到了android这个前缀，那么就需要用http://schemas.android.com/apk/res/android这个Uri去获取，四个字节

6、Name：标签名称(在字符串中的索引值)，四个字节

7、Flags：标签的类型，四个字节，比如是开始标签还是结束标签等

8、AttributeCount：标签包含的属性个数，四个字节

9、ClassAtrribute：标签包含的类属性，四个字节

10，Atrributes：属性内容，每个属性算是一个Entry,这个Entry固定大小是大小为5的字节数组：

[Namespace，Uri，Name，ValueString，Data]，我们在解析的时候需要注意第四个值，要做一次处理：需要右移24位。所以这个字段的大小是：属性个数*5*4个字节

解析代码：

/** * 解析StartTag Chunk * @param byteSrc */public static void parseStartTagChunk(byte[] byteSrc){	//解析ChunkTag	byte[] chunkTagByte = Utils.copyByte(byteSrc, 0, 4);	System.out.println(Utils.bytesToHexString(chunkTagByte));	//解析ChunkSize	byte[] chunkSizeByte = Utils.copyByte(byteSrc, 4, 4);	int chunkSize = Utils.byte2int(chunkSizeByte);	System.out.println("chunk size:"+chunkSize);	//解析行号	byte[] lineNumberByte = Utils.copyByte(byteSrc, 8, 4);	int lineNumber = Utils.byte2int(lineNumberByte);	System.out.println("line number:"+lineNumber);	//解析prefix	byte[] prefixByte = Utils.copyByte(byteSrc, 8, 4);	int prefixIndex = Utils.byte2int(prefixByte);	//这里可能会返回-1，如果返回-1的话，那就是说没有prefix	if(prefixIndex != -1 && prefixIndex<stringContentList.size()){		System.out.println("prefix:"+prefixIndex);		System.out.println("prefix str:"+stringContentList.get(prefixIndex));	}else{		System.out.println("prefix null");	}	//解析Uri	byte[] uriByte = Utils.copyByte(byteSrc, 16, 4);	int uriIndex = Utils.byte2int(uriByte);	if(uriIndex != -1 && prefixIndex<stringContentList.size()){		System.out.println("uri:"+uriIndex);		System.out.println("uri str:"+stringContentList.get(uriIndex));	}else{		System.out.println("uri null");	}	//解析TagName	byte[] tagNameByte = Utils.copyByte(byteSrc, 20, 4);	System.out.println(Utils.bytesToHexString(tagNameByte));	int tagNameIndex = Utils.byte2int(tagNameByte);	String tagName = stringContentList.get(tagNameIndex);	if(tagNameIndex != -1){		System.out.println("tag name index:"+tagNameIndex);		System.out.println("tag name str:"+tagName);	}else{		System.out.println("tag name null");	}	//解析属性个数(这里需要过滤四个字节:14001400)	byte[] attrCountByte = Utils.copyByte(byteSrc, 28, 4);	int attrCount = Utils.byte2int(attrCountByte);	System.out.println("attr count:"+attrCount);	//解析属性	//这里需要注意的是每个属性单元都是由五个元素组成，每个元素占用四个字节：namespaceuri, name, valuestring, type, data	//在获取到type值的时候需要右移24位	ArrayList<AttributeData> attrList = new ArrayList<AttributeData>(attrCount);	for(int i=0;i<attrCount;i++){		Integer[] values = new Integer[5];		AttributeData attrData = new AttributeData();		for(int j=0;j<5;j++){			int value = Utils.byte2int(Utils.copyByte(byteSrc, 36+i*20+j*4, 4));			switch(j){			case 0:				attrData.nameSpaceUri = value;				break;			case 1:				attrData.name = value;				break;			case 2:				attrData.valueString = value;				break;			case 3:				value = (value >> 24);				attrData.type = value;				break;			case 4:				attrData.data = value;				break;			}			values[j] = value;		}		attrList.add(attrData);	}	for(int i=0;i<attrCount;i++){		if(attrList.get(i).nameSpaceUri != -1){			System.out.println("nameSpaceUri:"+stringContentList.get(attrList.get(i).nameSpaceUri));		}else{			System.out.println("nameSpaceUri == null");		}		if(attrList.get(i).name != -1){			System.out.println("name:"+stringContentList.get(attrList.get(i).name));		}else{			System.out.println("name == null");		}		if(attrList.get(i).valueString != -1){			System.out.println("valueString:"+stringContentList.get(attrList.get(i).valueString));		}else{			System.out.println("valueString == null");		}		System.out.println("type:"+AttributeType.getAttrType(attrList.get(i).type));		System.out.println("data:"+AttributeType.getAttributeData(attrList.get(i)));	}	//这里开始构造xml结构	xmlSb.append(createStartTagXml(tagName, attrList));}

代码有点长，我们来分析一下：

解析属性：

//解析属性//这里需要注意的是每个属性单元都是由五个元素组成，每个元素占用四个字节：namespaceuri, name, valuestring, type, data//在获取到type值的时候需要右移24位ArrayList<AttributeData> attrList = new ArrayList<AttributeData>(attrCount);for(int i=0;i<attrCount;i++){	Integer[] values = new Integer[5];	AttributeData attrData = new AttributeData();	for(int j=0;j<5;j++){		int value = Utils.byte2int(Utils.copyByte(byteSrc, 36+i*20+j*4, 4));		switch(j){		case 0:			attrData.nameSpaceUri = value;			break;		case 1:			attrData.name = value;			break;		case 2:			attrData.valueString = value;			break;		case 3:			value = (value >> 24);			attrData.type = value;			break;		case 4:			attrData.data = value;			break;		}		values[j] = value;	}	attrList.add(attrData);}

看到第四个值的时候，需要额外的处理一下，就是需要右移24位。

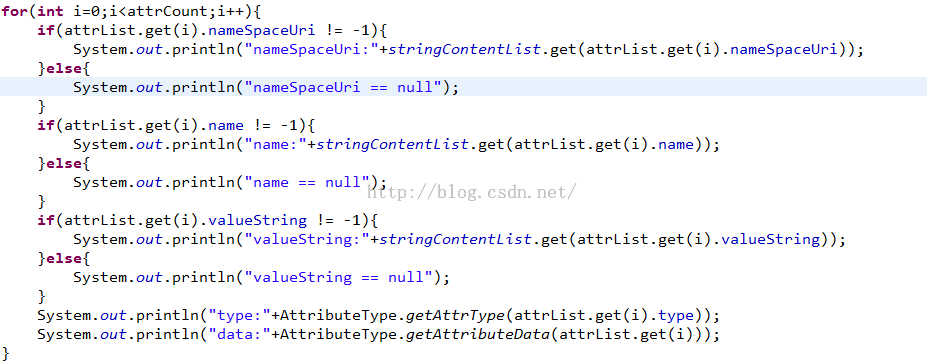

解析完属性之后，那么就可以得到一个标签的名称和属性名称和属性值了：

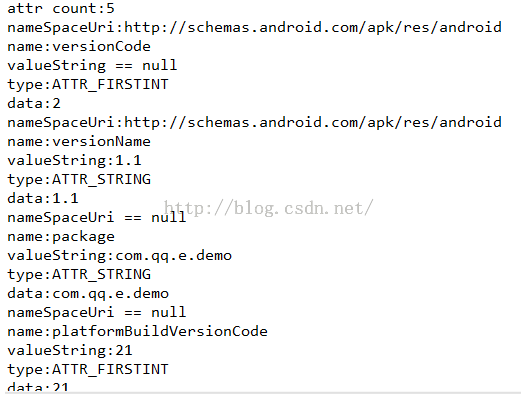

看解析的结果：

标签manifest包含的属性：

这里有几个问题需要解释一下：

1、为什么我们看到的是三个属性，但是解析打印的结果是5个？

因为系统在编译apk的时候，会添加两个属性：platformBuildVersionCode和platformBuildVersionName

这个是发布的到设备的版本号和版本名称

这个是解析之后的结果

2、当没有android这样的前缀的时候，NamespaceUri是null

3、当dataType不同，对应的data值也是有不同的含义的：

这个方法就是用来转义的，后面在解析resource.arsc的时候也会用到这个方法。

4、每个属性理论上都会含有一个NamespaceUri的，这个也决定了属性的前缀Prefix,默认都是android，但是有时候我们会自定义一个控件的时候，这时候就需要导入NamespaceUri和Prefix了。所以一个xml中可能会有多个Namespace，每个属性都会包含NamespaceUri的。

其实到这里我们就算解析完了大部分的工作了，至于还有EndTagChunk，那个和StartTagChunk非常类似，这里就不在详解了：

/** * 解析EndTag Chunk * @param byteSrc */public static void parseEndTagChunk(byte[] byteSrc){	byte[] chunkTagByte = Utils.copyByte(byteSrc, 0, 4);	System.out.println(Utils.bytesToHexString(chunkTagByte));	byte[] chunkSizeByte = Utils.copyByte(byteSrc, 4, 4);	int chunkSize = Utils.byte2int(chunkSizeByte);	System.out.println("chunk size:"+chunkSize);	//解析行号	byte[] lineNumberByte = Utils.copyByte(byteSrc, 8, 4);	int lineNumber = Utils.byte2int(lineNumberByte);	System.out.println("line number:"+lineNumber);	//解析prefix	byte[] prefixByte = Utils.copyByte(byteSrc, 8, 4);	int prefixIndex = Utils.byte2int(prefixByte);	//这里可能会返回-1，如果返回-1的话，那就是说没有prefix	if(prefixIndex != -1 && prefixIndex<stringContentList.size()){		System.out.println("prefix:"+prefixIndex);		System.out.println("prefix str:"+stringContentList.get(prefixIndex));	}else{		System.out.println("prefix null");	}	//解析Uri	byte[] uriByte = Utils.copyByte(byteSrc, 16, 4);	int uriIndex = Utils.byte2int(uriByte);	if(uriIndex != -1 && prefixIndex<stringContentList.size()){		System.out.println("uri:"+uriIndex);		System.out.println("uri str:"+stringContentList.get(uriIndex));	}else{		System.out.println("uri null");	}	//解析TagName	byte[] tagNameByte = Utils.copyByte(byteSrc, 20, 4);	System.out.println(Utils.bytesToHexString(tagNameByte));	int tagNameIndex = Utils.byte2int(tagNameByte);	String tagName = stringContentList.get(tagNameIndex);	if(tagNameIndex != -1){		System.out.println("tag name index:"+tagNameIndex);		System.out.println("tag name str:"+tagName);	}else{		System.out.println("tag name null");	}	xmlSb.append(createEndTagXml(tagName));}

但是我们在解析的时候，我们需要做一个循环操作：

因为我们知道，Android中在解析Xml的时候提供了很多种方式，但是这里我们没有用任何一种方式，而是用纯代码编写的，所以用一个循环，来遍历解析Tag，其实这种方式类似于SAX解析XML，这时候上面说到的那个Flag字段就大有用途了。

这里我们还做了一个工作就是将解析之后的xml格式化一下：

难度不大，这里也就不继续解释了，这里有一个地方需要优化的就是，可以利用LineNumber属性来，精确到格式化行数，不过这个工作量有点大，这里就不想做了，有兴趣的同学可以考虑一下，格式化完之后的结果：

帅气不帅气，把手把手的将之前的16进制的内容解析出来了，吊吊的，成就感爆棚呀~~

这里有一个问题，就是我们看到这里还有很多@7F070001这类的东西，这个其实是资源Id,这个需要我们后面解析完resource.arsc文件之后，就可以对应上这个资源了，后面会在提到一下。这里就知道一下可以了。

这里其实还有一个问题，就是我们发现这个可以解析AndroidManifest文件了，那么同样也可以解析其他的xml文件：

擦，我们发现解析其他xml的时候，发现报错了，定位代码发现是在解析StringChunk的地方报错了，我们修改一下：

因为其他的xml中的字符串格式和AndroidManifest.xml中的不一样，所以这里需要单独解析一下：

修改之后就可以了。

四、技术拓展

在反编译的时候，有时候我们只想反编译AndroidManifest内容，所以ApkTool工具就有点繁琐了，不过网上有个牛逼的大神已经写好了这个工具AXMLPrinter.jar，这个工具很好用的：java -jar AXMLPrinter.java xxx.xml >demo.xml

将xxx.xml解析之后输出到demo.xml中即可

工具下载下载地址：http://download.csdn.net/detail/jiangwei0910410003/9415323

不过这个大神和我一样有着开源的精神，源代码下载地址：

http://download.csdn.net/detail/jiangwei0910410003/9415342

从项目结构我们可以发现，他用的是Android中自带的Pull解析xml的，主函数是：

项目下载地址：http://download.csdn.net/detail/jiangwei0910410003/9415325

五、为什么要写这篇文章

那么现在我们也可以不用这个工具了，因为我们自己也写了一个工具解析，是不是很吊吊的呢？那么我们这篇文章仅仅是为了解析AndroidManifest吗？肯定不是，写这篇文章其实是另有目的的，为我们后面在反编译apk做准备，其实现在有很多同学都发现了，在使用apktool来反编译apk的时候经常报出一些异常信息，其实那些就是加固的人，用来对抗apktool工具的，他们专门找apktool的漏洞，然后进行加固，从而达到反编译失败的效果，所以我们有必要了解apktool的源码和解析原理，这样才能遇到反编译失败的错误的时候，能定位到问题，在修复apktool工具即可，那么apktool的工具解析原理其实很简单，就是解析AndroidManifest.xml，然后是解析resource.arsc到public.xml(这个文件一般是反编译之后存放在values文件夹下面的，是整个反编译之后的工程对应的Id列表)，其次就是classes.dex。还有其他的布局，资源xml等，那么针对于这几个问题，我们这篇文章就讲解了：解析XML文件的问题。后面还会继续讲解如何解析resource.arsc和classes.dex文件的格式。当然后面我会介绍一篇关于如果通过修改AndroidManifest文件内容来达到加固的效果，以及如何我们做修复来破解这种加固。

六、总结

这篇文章到这里就算结束了，写的有点累了，解析代码已经有下载地址了，有不理解的同学可以联系我，加入公众号，留言问题，我会在适当的时间给予回复，谢谢，同时记得关注后面的两篇解析resource.arsc和classes.dex文件格式的文章。谢谢~~
