Android卡通片三部曲之一 View Animation & LayoutAnimation

转载请注明出处：http://blog.csdn.net/crazy1235/article/details/50612827

本篇文章对android的Tween动画和帧动画以及布局动画进行总结。

Tween动画

Tween动画又称补间动画。通过对view的位置、大小、透明度、角度的改变来实现动画效果。

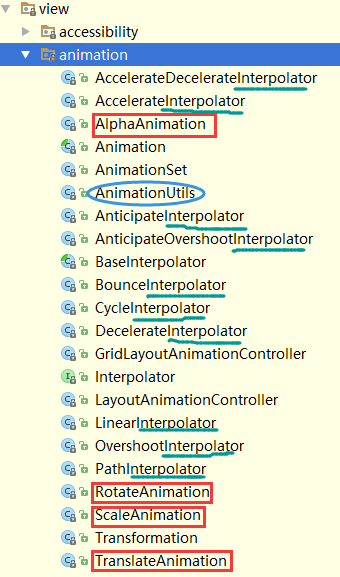

补间动画的基类是Animation。我们通常使用它的直接子类RotateAnimation、TranslateAnimation、ScaleAnimation、AlphaAnimation。

补间动画可以通过xml进行定义(res/anim/xxx)，然后通过AnimationUtils类进行加载；也可以通过完全代码进行设置。

XML语法介绍

<?xml version="1.0" encoding="utf-8"?><set xmlns:android="http://schemas.android.com/apk/res/android"    android:interpolator="@[package:]anim/interpolator_resource"    android:shareInterpolator=["true" | "false"] >    <alpha        android:fromAlpha="float"        android:toAlpha="float" />    <scale        android:fromXScale="float"        android:toXScale="float"        android:fromYScale="float"        android:toYScale="float"        android:pivotX="float"        android:pivotY="float" />    <translate        android:fromXDelta="float"        android:toXDelta="float"        android:fromYDelta="float"        android:toYDelta="float" />    <rotate        android:fromDegrees="float"        android:toDegrees="float"        android:pivotX="float"        android:pivotY="float" />    <set>        ...    </set></set>

Animation类定义了很多常量和变量的初始值，比如：

public static final int INFINITE = -1;public static final int RESTART = 1;public static final int REVERSE = 2;

主要用到它的子类以及AnimationListener :

public static interface AnimationListener {        /**         * 动画开始的时候回调         *         * @param animation The started animation.         */        void onAnimationStart(Animation animation);        /**         * 动画结束的时候回调。但是当设置动画重复次数为INFINITE的时候，该方法不会回调。         *         * @param animation The animation which reached its end.         */        void onAnimationEnd(Animation animation);        /**         * 动画重复播放的时候回调         *         * @param animation The animation which was repeated.         */        void onAnimationRepeat(Animation animation);    }

添加此监听器可以对动画做更多的操作。

插值器 – Interpolator

介绍动画之前，得先说说”插值器”。插值器的意思就是在播放动画的时候，改变播放的速率，可以使动画越来越快，或者越来越慢等。

常用的是一下九个插值器：

自定义Interpolator

一般来说，官方API给的这几个插值器就够实用了。不过还可以自定义Interpolator。可以简单的对系统的插值器进行一些参数值的修改：

<?xml version="1.0" encoding="utf-8"?><InterpolatorName xmlns:android="http://schemas.android.com/apk/res/android"    android:attribute_name="value" />

这里推荐大家一个第三方的Interpolator库：

https://github.com/cimi-chen/EaseInterpolator

公共XML属性及对应的方法

android:zAdjustment:允许在动画播放期间，调整播放内容在Z轴方向的顺序：

• normal（0）：正在播放的动画内容保持当前的Z轴顺序，
• top（1）：在动画播放期间，强制把当前播放的内容放到其他内容的上面；
• bottom（-1）：在动画播放期间，强制把当前播放的内容放到其他内容之下

ScaleAnimation – 缩放动画

xml定义缩放动画

<?xml version="1.0" encoding="utf-8"?><scale xmlns:android="http://schemas.android.com/apk/res/android"    android:background="@color/blue_light"    android:duration="1000"    android:fillAfter="false"    android:fillBefore="true"    android:fromXScale="1"    android:fromYScale="1"    android:interpolator="@android:anim/accelerate_decelerate_interpolator"    android:pivotX="50%"    android:pivotY="50%"    android:repeatCount="1"    android:repeatMode="restart"    android:startOffset="500"    android:toXScale="0"    android:toYScale="0"    android:zAdjustment="bottom" />

然后通过AnimationUtils类装载动画，进行应用。

Animation scaleAnimation =  AnimationUtils.loadAnimation(this, R.anim.scale_anim);targetIv.startAnimation(scaleAnimation);

代码定义缩放动画

ScaleAnimation scaleAnimation = new ScaleAnimation(1.0f, 0.5f, 1.0f, 0.5f, Animation.RELATIVE_TO_SELF, 0.5f, Animation.RELATIVE_TO_SELF, 0.5f);scaleAnimation.setDuration(1000);scaleAnimation.setInterpolator(new OvershootInterpolator());scaleAnimation.setFillAfter(true);targetIv.startAnimation(scaleAnimation);

ScaleAnimation有4个构造方法。

public ScaleAnimation(Context context, AttributeSet attrs) {}

public ScaleAnimation(float fromX, float toX, float fromY, float toY) {}

public ScaleAnimation(float fromX, float toX, float fromY, float toY, float pivotX, float pivotY) {}

public ScaleAnimation(float fromX, float toX, float fromY, float toY, int pivotXType, float pivotXValue, int pivotYType, float pivotYValue) {}

第一个构造用于从资源文件中加载资源。我们主要用后三个。后面三个构造的区别就在设置变换中轴点与否。不指定pivotXType和pivotYType的话，默认采用ABSOLUTE形式，pivotX与pivotY的值都是相对于(0,0)左上角偏移的。

pivotXType可设置的参数有三种：ABSOLUTE、RELATE_TO_SELF、RELATE_TO_PARENT。

• ABSOLUTE表示当前设置的pivotX和pivotY值是绝对值，相对于左上角偏移。比如：android:pibotX=”50”
• RELATE_TO_SELF表示设置的pivotX和pivotY是相对值。比如：android:pivotX = “50%”表示X方向中轴点在正中间。 取值范围是[0% ~ 100%]
• RELATE_TO_PARENT也是表示相对值，是相对于该视图的父控件而言。比如：android:pivotX = “50%p”表示X方向中轴点是其父控件的中间位置。取值范围是[0% ~ 100%]

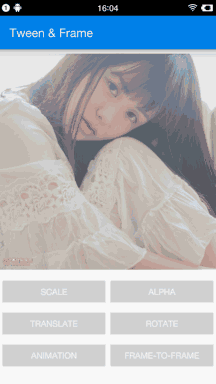

效果如下：

RotateAnimation – 旋转动画

xml中设置旋转动画

<?xml version="1.0" encoding="utf-8"?><rotate xmlns:android="http://schemas.android.com/apk/res/android"    android:duration="2500"    android:fillAfter="true"    android:fromDegrees="-20"    android:interpolator="@android:anim/overshoot_interpolator"    android:pivotX="50%"    android:pivotY="50%"    android:toDegrees="320" />

代码中设置旋转动画

RotateAnimation rotateAnimation = new RotateAnimation(0.0f, 550.0f, Animation.RELATIVE_TO_SELF, 0.3f, Animation.RELATIVE_TO_SELF, 0.3f);rotateAnimation.setDuration(1500);rotateAnimation.setInterpolator(new OvershootInterpolator());rotateAnimation.setFillAfter(true);targetIv.startAnimation(rotateAnimation);

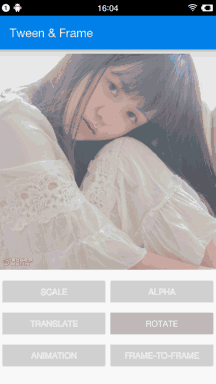

效果图如下：

TranslateAnimation – 平移动画

xml中设置平移动画：

<?xml version="1.0" encoding="utf-8"?><translate xmlns:android="http://schemas.android.com/apk/res/android"    android:duration="1000"    android:fromXDelta="0"    android:fromYDelta="0"    android:interpolator="@android:anim/anticipate_overshoot_interpolator"    android:toXDelta="50%p"    android:toYDelta="50%p" />

代码中设置平移动画

TranslateAnimation translateAnimation = new TranslateAnimation(0, 200, 0, 0);translateAnimation.setDuration(1000);translateAnimation.setInterpolator(new AnticipateOvershootInterpolator());targetIv.startAnimation(translateAnimation);

AlphaAnimation – 渐变动画

xml中设置渐变动画：

<?xml version="1.0" encoding="utf-8"?><alpha xmlns:android="http://schemas.android.com/apk/res/android"    android:duration="1000"    android:fromAlpha="1.0"    android:interpolator="@android:anim/linear_interpolator"    android:repeatCount="1"    android:repeatMode="reverse"    android:toAlpha="0.0" />

代码中设置渐变动画：

AlphaAnimation alphaAnimation = new AlphaAnimation(1.0f, 0.2f);alphaAnimation.setDuration(1500);alphaAnimation.setInterpolator(new AccelerateDecelerateInterpolator());alphaAnimation.setRepeatMode(Animation.REVERSE);alphaAnimation.setRepeatCount(1);targetIv.startAnimation(alphaAnimation);

AnimationSet – 动画集合

上面都是一个个的单独的动画，我们可以将很多个单独的动画组合到一起成为一个集合。

动画集合也可以在xml中设置。需要用标签包括其他简单的动画。比上述公共动画属性多了一个android:shareInterpolator=”boolean”，表示是否对子动画设置相同的插值器。

xml中设置set动画集合

<?xml version="1.0" encoding="utf-8"?><set xmlns:android="http://schemas.android.com/apk/res/android"    android:fillAfter="true"    android:shareInterpolator="false">    <alpha        android:duration="1500"        android:fillAfter="true"        android:fromAlpha="1.0"        android:interpolator="@android:anim/accelerate_interpolator"        android:toAlpha="0.2" />    <scale        android:duration="1000"        android:fromXScale="0.8"        android:fromYScale="0.8"        android:interpolator="@android:anim/linear_interpolator"        android:pivotX="60%"        android:pivotY="20%"        android:startOffset="1500"        android:toXScale="0.3"        android:toYScale="0.5" />    <translate        android:duration="1000"        android:fromXDelta="0"        android:fromYDelta="0"        android:interpolator="@android:anim/bounce_interpolator"        android:startOffset="2500"        android:toXDelta="200"        android:toYDelta="200" />    <rotate        android:duration="1000"        android:fromDegrees="50"        android:interpolator="@android:anim/anticipate_overshoot_interpolator"        android:pivotX="50%p"        android:pivotY="50%p"        android:startOffset="3500"        android:toDegrees="360" /></set>

我们来看一个现象：
设置了上面的set动画之后，开始运行的时候，会发现渐变动画开始运行的时候，会先变小，旋转一个角度，然后才开始动画。仔细分析xml代码之后，发现是在动画开始的时候，把scale和rotate中的初始状态给应用了。这时候想起了android:fillBefore属性。
然后在scale、rotate 动画里添加了android:fillBefore=”false”属性之后，发现还是不好使。查看Animation类的源码发现，fillBefore必须在设置fillEnable=”true”的时候才神效。并且fillBefore的默认值是true，所以才会出现上述情况。

再次修改之后，代码如下：

<?xml version="1.0" encoding="utf-8"?><set xmlns:android="http://schemas.android.com/apk/res/android"    android:fillAfter="true"    android:shareInterpolator="false">    <alpha        android:duration="1500"        android:fillAfter="true"        android:fromAlpha="1.0"        android:interpolator="@android:anim/accelerate_interpolator"        android:toAlpha="0.2" />    <scale        android:duration="1000"        android:fillBefore="false"        android:fillEnabled="true"        android:fromXScale="0.8"        android:fromYScale="0.8"        android:interpolator="@android:anim/linear_interpolator"        android:pivotX="60%"        android:pivotY="20%"        android:startOffset="1500"        android:toXScale="0.3"        android:toYScale="0.5" />    <translate        android:duration="1000"        android:fromXDelta="0"        android:fromYDelta="0"        android:interpolator="@android:anim/bounce_interpolator"        android:startOffset="2500"        android:toXDelta="200"        android:toYDelta="200" />    <rotate        android:duration="1000"        android:fillBefore="false"        android:fillEnabled="true"        android:fromDegrees="50"        android:interpolator="@android:anim/anticipate_overshoot_interpolator"        android:pivotX="50%p"        android:pivotY="50%p"        android:startOffset="3500"        android:toDegrees="360" /></set>

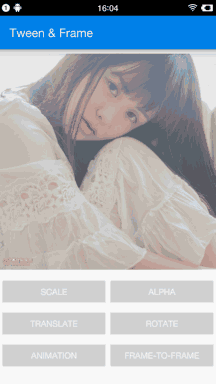

效果如下：

Frame动画

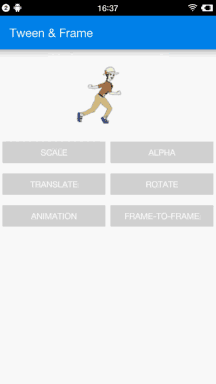

Frame动画就是把图片一帧一帧的播放出来的显示效果，类似于gif图片。帧动画设置很简单，只需要把每一帧对应的图片按照顺序添加进去，然后设置每一帧的显示时长，然后为view控件设置该动画，播放就行了。

xml设置帧动画：

<?xml version="1.0" encoding="utf-8"?><animation-list xmlns:android="http://schemas.android.com/apk/res/android"    android:oneshot="false">    <item        android:drawable="@drawable/person1"        android:duration="100" />    <item        android:drawable="@drawable/person2"        android:duration="100" />    <item        android:drawable="@drawable/person3"        android:duration="100" />    <ite        android:drawable="@drawable/person4"        android:duration="100" />    <item        android:drawable="@drawable/person5"        android:duration="100" />    <item        android:drawable="@drawable/person6"        android:duration="100" />    <item        android:drawable="@drawable/person7"        android:duration="100" /></animation-list>

给ImageView设置动画：

targetIv.setBackgroundResource(R.drawable.frame_anim);AnimationDrawable animationDrawable = (AnimationDrawable) targetIv.getBackground();animationDrawable.start();

代码中设置帧动画

AnimationDrawable animationDrawable = new AnimationDrawable();animationDrawable.setOneShot(false);animationDrawable.addFrame(getResources().getDrawable(R.drawable.person1), 200);animationDrawable.addFrame(getResources().getDrawable(R.drawable.person2), 200);animationDrawable.addFrame(getResources().getDrawable(R.drawable.person3), 200);animationDrawable.addFrame(getResources().getDrawable(R.drawable.person4), 200);animationDrawable.addFrame(getResources().getDrawable(R.drawable.person5), 200);targetIv.setImageDrawable(animationDrawable);animationDrawable.start();

LayoutAnimationController

Tween Animation和Frame Animation都是针对单个view操作的。而LayoutAnimationController可以针对一个ViewGroup进行动画操作，可以让一组view的每个view按照一定的规则展示动画。

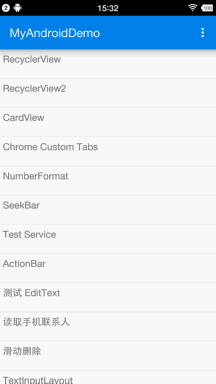

比如：可以针对listView、gridView或者recyclerView，定义item的出场动画，而不是非常死板的一下子全显示出来。

一般对ListView使用layoutAnimation动画，对GridView使用gridLayoutAnimation动画。对RecyclerView来说，正常情况下只能使用layoutAnimation动画，应用gridLayoutAnimation动画的时候会报错。不错可以针对RecyclerView生成一个子类做一下处理进行支持gridLayoutAnimation动画。

xml定义LayoutAnimation

<?xml version="1.0" encoding="utf-8"?><layoutAnimation xmlns:android="http://schemas.android.com/apk/res/android"    android:animation="@anim/item_list_anim"    android:animationOrder="normal"    android:delay="0.2"    android:interpolator="@android:anim/bounce_interpolator" />

<?xml version="1.0" encoding="utf-8"?><set xmlns:android="http://schemas.android.com/apk/res/android"    android:duration="1000"    android:shareInterpolator="true">    <alpha        android:fromAlpha="0.0"        android:toAlpha="1.0" />    <translate        android:fromXDelta="-100%"        android:toXDelta="0%" /></set>

代码中定义LayoutAnimation

public LayoutAnimationController(Animation animation) {    this(animation, 0.5f);}

public LayoutAnimationController(Animation animation, float delay) {    mDelay = delay;    setAnimation(animation);}

LayoutAnimationController有三个构造函数，常用的时候上面两个。delay表示每个子view启动动画的延迟时间，默认是0.5f。delay以秒为单位 。

Animation animation = AnimationUtils.loadAnimation(this, R.anim.item_list_anim);        LayoutAnimationController layoutAnimationController = new LayoutAnimationController(animation);        layoutAnimationController.setInterpolator(new AccelerateInterpolator());        layoutAnimationController.setDelay(0.5f);        layoutAnimationController.setOrder(LayoutAnimationController.ORDER_RANDOM);        recyclerView.setLayoutAnimation(layoutAnimationController);

GridLayoutAnimationController

GridLayoutAnimationController是LayoutAnimationController的子类。针对GridView做动画操作。

xml中定义

  <GridView        android:id="@+id/test_grid_view"        android:layout_width="match_parent"        android:layout_height="wrap_content"        android:columnWidth="60dp"        android:gravity="center"        android:horizontalSpacing="10dp"        android:layoutAnimation="@anim/grid_layout_anim"        android:numColumns="3"        android:padding="10dp"        android:scrollbars="none"        android:stretchMode="columnWidth"        android:verticalSpacing="10dp" />

<?xml version="1.0" encoding="utf-8"?><gridLayoutAnimation xmlns:android="http://schemas.android.com/apk/res/android"    android:animation="@anim/item_anim_alpha"    android:columnDelay="0.5"    android:direction="bottom_to_top|right_to_left"    android:directionPriority="row" />

<?xml version="1.0" encoding="utf-8"?><alpha xmlns:android="http://schemas.android.com/apk/res/android"    android:duration="500"    android:fromAlpha="0.0"    android:interpolator="@android:anim/accelerate_interpolator"    android:toAlpha="1.0" />

代码中设置

同样是使用一个Animation构造出GridLayoutAnimation对象，然后设置各种参数，最后设置此动画GridView即可。

Animation animation = AnimationUtils.loadAnimation(this, R.anim.item_anim_alpha);GridLayoutAnimationController gridLayoutAnimationController = new GridLayoutAnimationController(animation);gridLayoutAnimationController.setDirection(GridLayoutAnimationController.DIRECTION_BOTTOM_TO_TOP | GridLayoutAnimationController.DIRECTION_RIGHT_TO_LEFT);gridLayoutAnimationController.setDirectionPriority(GridLayoutAnimationController.PRIORITY_ROW);gridRecyclerView.setLayoutAnimation(gridLayoutAnimationController);

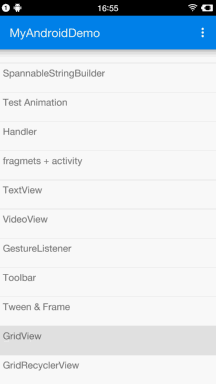

效果如下：

RecyclerView扩展

正常情况下，我们可以对RecyclerView使用LayoutAnimation动画。但是如果对RecycleView使用动画的时候出现以下错误：

AndroidRuntime: FATAL EXCEPTION: main                                                       Process: com.jacksen.demo.view, PID: 30770                                                  java.lang.ClassCastException: android.view.animation.LayoutAnimationController$AnimationParameters cannot be cast to android.view.animation.GridLayoutAnimationController$AnimationParameters                   at android.view.animation.GridLayoutAnimationController.getDelayForView(GridLayoutAnimationController.java:299)                   at android.view.animation.LayoutAnimationController.getAnimationForView(LayoutAnimationController.java:321)                   at android.view.ViewGroup.bindLayoutAnimation(ViewGroup.java:3717)                   at android.view.ViewGroup.dispatchDraw(ViewGroup.java:2892)                   ......

意思就是GridLayoutAnimationController.AnimationParameters不能强转成LayoutAnimationController.AnimationParameters。

RecyclerView的出现本来就是替代Listview的，但是它有可以展示出GridView的效果，但是怎么让RecyclerView设置GridLayoutManager的时候应用gridLayoutAnimation动画呢？

我们先来看看Gridview怎么实现的？

在GridView源码里面搜索”LayoutAnimation”关键字发现，只有一个attachLayoutAnimationParameters()的函数，里面将layoutAnimationParameters强转成GridLayoutAnimationController.AnimationParameters。

@Override    protected void attachLayoutAnimationParameters(View child,            ViewGroup.LayoutParams params, int index, int count) {        GridLayoutAnimationController.AnimationParameters animationParams =                (GridLayoutAnimationController.AnimationParameters) params.layoutAnimationParameters;        if (animationParams == null) {            animationParams = new GridLayoutAnimationController.AnimationParameters();            params.layoutAnimationParameters = animationParams;        }        animationParams.count = count;        animationParams.index = index;        animationParams.columnsCount = mNumColumns;        animationParams.rowsCount = count / mNumColumns;        if (!mStackFromBottom) {            animationParams.column = index % mNumColumns;            animationParams.row = index / mNumColumns;        } else {            final int invertedIndex = count - 1 - index;            animationParams.column = mNumColumns - 1 - (invertedIndex % mNumColumns);            animationParams.row = animationParams.rowsCount - 1 - invertedIndex / mNumColumns;        }    }

然后就想到去RecyclerView中去找attachLayoutAnimationParameters()方法，但是没有，其父类ViewGroup里面有此方法：

protected void attachLayoutAnimationParameters(View child,            LayoutParams params, int index, int count) {        LayoutAnimationController.AnimationParameters animationParams =                    params.layoutAnimationParameters;        if (animationParams == null) {            animationParams = new LayoutAnimationController.AnimationParameters();            params.layoutAnimationParameters = animationParams;        }        animationParams.count = count;        animationParams.index = index;    }

由此可见RecyclerView默认实现了ViewGroup的LayoutAnimation。我们在RecyclerView中将此方法重写一下。不过要将mStackFromButtom参数的判断去掉。

public class GridRecyclerView extends RecyclerView {    public GridRecyclerView(Context context) {        super(context);    }    public GridRecyclerView(Context context, AttributeSet attrs) {        super(context, attrs);    }    public GridRecyclerView(Context context, AttributeSet attrs, int defStyle) {        super(context, attrs, defStyle);    }    @Override    public void setAdapter(Adapter adapter) {        super.setAdapter(adapter);    }    @Override    public void setLayoutManager(LayoutManager layout) {        if (layout instanceof GridLayoutManager) {            super.setLayoutManager(layout);        } else {            throw new ClassCastException("you should only use the GridLayoutManager as LayoutManager when you use this " + this.getClass().getSimpleName() + " class");        }    }    @Override    protected void attachLayoutAnimationParameters(View child, ViewGroup.LayoutParams params, int index, int count) {        if (getLayoutManager() != null && getLayoutManager() instanceof GridLayoutManager) {            GridLayoutAnimationController.AnimationParameters animationParams =                    (GridLayoutAnimationController.AnimationParameters) params.layoutAnimationParameters;            if (animationParams == null) {                animationParams = new GridLayoutAnimationController.AnimationParameters();                params.layoutAnimationParameters = animationParams;            }            int mNumColumns = ((GridLayoutManager) getLayoutManager()).getSpanCount();            animationParams.count = count;            animationParams.index = index;            animationParams.columnsCount = mNumColumns;            animationParams.rowsCount = count / mNumColumns;            final int invertedIndex = count - 1 - index;            animationParams.column = mNumColumns - 1 - (invertedIndex % mNumColumns);            animationParams.row = animationParams.rowsCount - 1 - invertedIndex / mNumColumns;        } else {            super.attachLayoutAnimationParameters(child, params, index, count);        }    }}

当我们使用GridLayoutManager的时候，不能使用此属性。

/**     * stackFromEnd is not supported by GridLayoutManager. Consider using     * {@link #setReverseLayout(boolean)}.     */    @Override    public void setStackFromEnd(boolean stackFromEnd) {        if (stackFromEnd) {            throw new UnsupportedOperationException(                    "GridLayoutManager does not support stack from end."                            + " Consider using reverse layout");        }        super.setStackFromEnd(false);    }

此篇blog到此结束~
感谢大家支持！如有错误，请指出~
谢谢~
