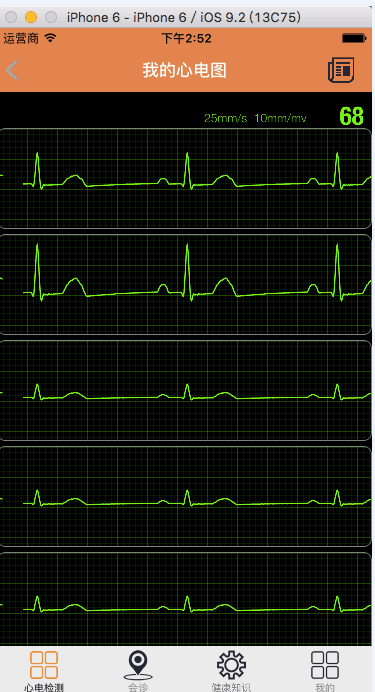

好了废话不说了，由于布总要做一个心电图的玩意，所以做来练练手，总之拿到的UI图如下:

做好的效果如下：

拿到图，先做一些简单的分析。呃..

• 背景表格的绘制
• 心电图的绘制

背景表格的绘制：

首先drawColor黑色，然后用循环来画线、

心电图的绘制：

看样子是path，应该没问题。

于是就大干一番，按照这俩步骤画完了。。结果发现，嗯。。确实画上去了，关键怎么让他动呢。。 轻而易举想到scrollBy吧。然后你就发现。。背景也跟着变了。。 遇到问题就要解决。。所以这里投机取巧一下 把两个View分离，即背景是一个View，折线图是一个View。

首先，创建一个View，用来做背景View。他有一些属性，因为这些View本来是一个，后来又有一个折现View需要相同的属性，所以索性偷懒改成protected修饰。。
转载请注明出处：http://blog.csdn.net/wingichoy/article/details/51023865

public class CardiographView extends View {    //画笔    protected Paint mPaint;    //折现的颜色    protected int mLineColor = Color.parseColor("#76f112");    //网格颜色    protected int mGridColor = Color.parseColor("#1b4200");    //小网格颜色    protected int mSGridColor = Color.parseColor("#092100");    //背景颜色    protected int mBackgroundColor = Color.BLACK;    //自身的大小    protected int mWidth,mHeight;    //网格宽度    protected int mGridWidth = 50;    //小网格的宽度    protected int mSGridWidth = 10;    //心电图折现    protected Path mPath ;

定义了这些属性，在构造器里初始化一下画笔和Path

public CardiographView(Context context) {        this(context,null);    }    public CardiographView(Context context, AttributeSet attrs) {        this(context, attrs,0);    }    public CardiographView(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);        mPaint = new Paint();        mPath = new Path();    }

接下来拿到自身的宽高。注意为了简化例子，这里就不测量了

@Override    protected void onSizeChanged(int w, int h, int oldw, int oldh) {        mWidth = w;        mHeight = h;        super.onSizeChanged(w, h, oldw, oldh);    }

准备工作都完成，开始绘制背景，创建一个drawBackground(Canvas canvas)方法。
可以想到，用for循环来画横线竖线。横线的起始x坐标都是0，终止x坐标是mWidth， y坐标为i*mGridWidth（网格宽度），我们要拿到网格的个数，即宽高除以网格宽度，具体操作看代码：

 private void initBackground(Canvas canvas) {        canvas.drawColor(mBackgroundColor);        //画小网格        //竖线个数        int vSNum = mWidth /mSGridWidth;        //横线个数        int hSNum = mHeight/mSGridWidth;        mPaint.setColor(mSGridColor);        mPaint.setStrokeWidth(2);        //画竖线        for(int i = 0;i<vSNum+1;i++){            canvas.drawLine(i*mSGridWidth,0,i*mSGridWidth,mHeight,mPaint);        }        //画横线        for(int i = 0;i<hSNum+1;i++){            canvas.drawLine(0,i*mSGridWidth,mWidth,i*mSGridWidth,mPaint);        }        //竖线个数        int vNum = mWidth / mGridWidth;        //横线个数        int hNum = mHeight / mGridWidth;        mPaint.setColor(mGridColor);        mPaint.setStrokeWidth(2);        //画竖线        for(int i = 0;i<vNum+1;i++){            canvas.drawLine(i*mGridWidth,0,i*mGridWidth,mHeight,mPaint);        }        //画横线        for(int i = 0;i<hNum+1;i++){            canvas.drawLine(0,i*mGridWidth,mWidth,i*mGridWidth,mPaint);        }    }

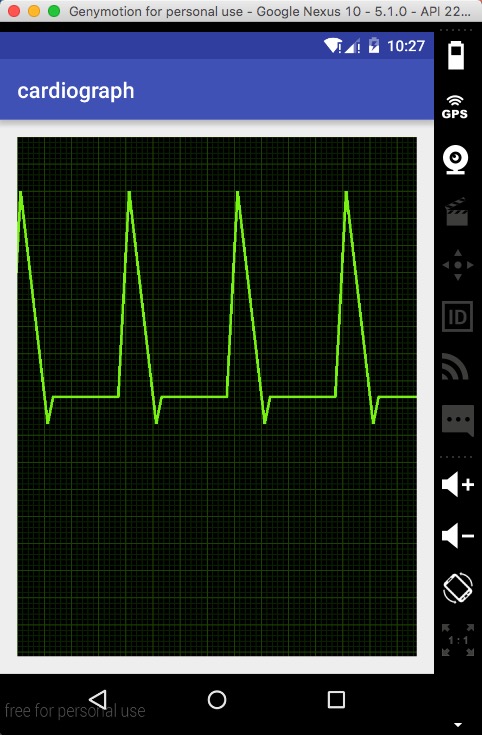

现在的运行效果是这样的：

呃。。。看起来像点样子了。。

现在给加上Path吧。。新建一个View，写到相对布局的底部

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:paddingBottom="@dimen/activity_vertical_margin"    android:paddingLeft="@dimen/activity_horizontal_margin"    android:paddingRight="@dimen/activity_horizontal_margin"    android:paddingTop="@dimen/activity_vertical_margin"    tools:context="com.wingsofts.cardiograph.MainActivity"><com.wingsofts.cardiograph.CardiographView    android:layout_width="match_parent"    android:layout_height="match_parent"></com.wingsofts.cardiograph.CardiographView>    <com.wingsofts.cardiograph.PathView        android:layout_width="match_parent"        android:layout_height="match_parent" /></RelativeLayout>

为了简单起见，新建一个View 继承CardiographView， 这里只需要重写他的ondraw方法即可，其他属性不需要定义。

 private void drawPath(Canvas canvas) {        // 重置path        mPath.reset();        //用path模拟一个心电图样式        mPath.moveTo(0,mHeight/2);        int tmp = 0;        for(int i = 0;i<10;i++) {            mPath.lineTo(tmp+20, 100);            mPath.lineTo(tmp+70, mHeight / 2 + 50);            mPath.lineTo(tmp+80, mHeight / 2);            mPath.lineTo(tmp+200, mHeight / 2);            tmp = tmp+200;        }        //设置画笔style        mPaint.setStyle(Paint.Style.STROKE);        mPaint.setColor(mLineColor);        mPaint.setStrokeWidth(5);        canvas.drawPath(mPath,mPaint);    }

好了，现在画出来是这样的：

那怎么让他动起来呢。 当然是scrollBy了~~ 这里注意下scrollBy 和scrollTo的区别，面试常考的，之后再postInvalidateDelayed即可

  @Override    protected void onDraw(Canvas canvas) {        drawPath(canvas);        scrollBy(1,0);        postInvalidateDelayed(10);    }

大功告成！ 这样就和上面的实现图一样了：

当然这只是个demo，你可以根据自己的需求去不同的坐标去绘制，来达到真实的心电图效果。
